PLC初学建议，不用买PLC，利用PLC仿真功能入门PLC

PLC，是一门实践性很强的技术，因为它是服务工业生产的，而工业设备最基本也是最重要的要求就是，可靠稳定。

而PLC技术不同于计算机编程，一套合格完善的PLC控制系统，PLC程序之占一部分，还需要和各种外围设备配合，比如变频器，伺服，三相异步电机，气缸，液压系统。以及接近开关，编码器，开关按钮等。把这些外围传感器以及驱动设备，有机地结合成一个整体，才能发挥作用。所有，仅仅是PLC程序，没有任何意义。而仅仅是在纸上或PPT中的程序也没有意义，必须在PLC编程软件中编译通过B并下载到PLC才可以。因为你不是林正英，把程序画在纸上，贴到电机上，电机就转。

所以，学习PLC，实践很重要。这一点，又不同于计算机编程，只要有个计算机就行了。而学习PLC，不光要有计算机，还有有实物，这对初学者来说，确实是一个负担。因为工业产品价格都不便宜，而且售后对工业产品来说很重要。因为你一旦买到有问题的产品，或是因为各种原因导致产品损坏，那是很麻烦的。

那么，有没有办法呢？有，当然有，我们可以充分利用PLC的仿真功能。所谓仿真，就是用软件虚拟一个PLC，验证我们的程序，当然，PLC仿真也不是万能的，它都能干什么呢？

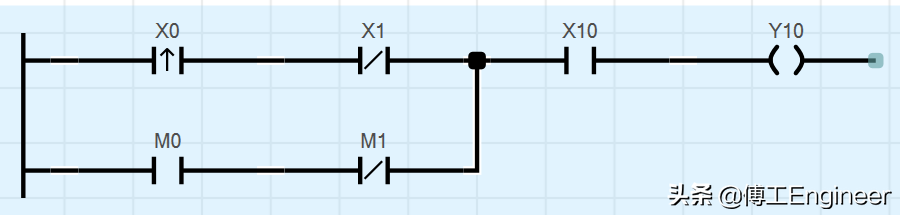

梯形图，是PLC基础中的基础，是PLC编程原理的具体体现，特别是在工厂从事设备维护，维修的电工朋友，梯形图是联系电气控制和自动控制的纽带。常开，常闭，自锁，互锁，定时器，计数器，这些是PLC的基础。无论多么负载的梯形图程序，都是有这些基本要素组成的。因此，掌握这些要素，才算是入门。如何掌握呢？光看书是没用的，在纸上画符是没用的，只有练。那么，怎么验证我们的程序呢？仿真！

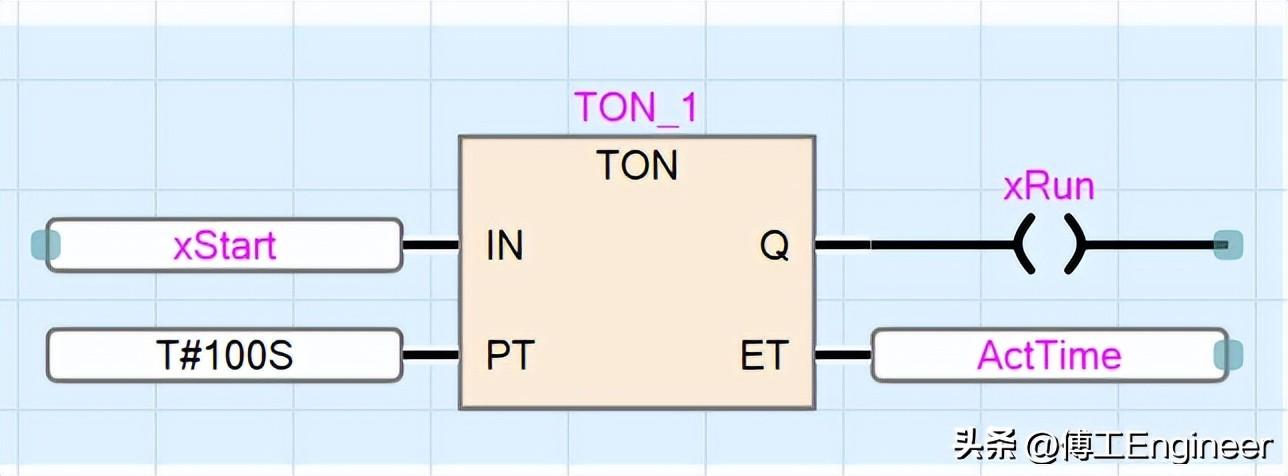

比如，对于定时器的使用，是很多初学者的最大障碍，而定时器，是完全可以使用PLC仿真验证的，即使你没有PLC，也完全可以用仿真来学习定时器的使用。

等我们学会了梯形图的基本元素，就可以尝试写程序了，没有人一上来就可以写很复杂的程序，都是从简单到复杂，一步步过度的。当然，天才除外。不过天才的概率是极低的。所以，初学者还应该脚踏实地，一步一个脚印。犯错不可怕，可怕的是屡次犯同样的错误和犯错后不知所措。如何验证我们的程序是否正确呢？仿真！

通过仿真，我们可以发现程序中的错误，可以深入了解PLC的循环扫描原理。

3.仿真各种数学计算

数学计算，是PLC编程中经常用到的，因为很多工艺计算都需要数学计算。有些人可能不以为意，数学计算有什么好仿真的！大错特错，电脑不同于人脑，如果你在写程序的时候，数据类型搞错，变量搞错，肯定得不到正确的结果。而数学计算，是最容易通过仿真发现错误的。

4.特殊功能块

有些功能，也是可以仿真的，比如PID功能块，就可以通过仿真，来验证我们的设置和程序是否正确。

仿真，可以解决我们学习中的大部分疑惑，当然仿真不是万能的，有些是无法仿真的。比如，边沿触发，有些PLC可能就不能仿真，不过，随着技术的发展，这种PLC越来越少了。

至于控制伺服，没有伺服当然是不能仿真的，只能仿真伺服控制的逻辑是否正确。通讯，当然是不能仿真的，不过，有很多工具软件，可以帮助我们学习通讯，以及解决调试过程中的问题，比如各种串口工具。所以，从一定程度上讲，PLC通信是可以仿真的。像西门子PLC的博途平台，它的网络通信，比如TCP通信，S7通信就是可以仿真的，当然，这个仿真只能验证我们程序调用FB以及程序的结构是不是正确的，但对初学者来说，完全够了。

5.变频器，接触器，继电器控制

有人又要问了，要不要买变频器，接触器，继电器？有钱可以买，但不建议买，我们是有钱，但不是有病。买这些东西非常不划算。变频器对这些元件的控制，其实就是对输出点的控制。PLC仿真，完全可以模拟对这些自动化元件的控制。

总之，PLC能仿真的，都是初学者最该学习和掌握的，而不能仿真的，初学者无论如何是很难学会的。比如，通讯，控制伺服，如果你连梯形图都搞不懂，就学通讯，控制伺服，你觉得可能吗？？

没有PLC怎么用计算机控制变频器，串口调试工具实现通信

最近的三菱FX3G基础入门中讲到的变频器的MODBUS通信控制，还是有好多粉丝私信询问相关问题，今天我们就使用串口助手发送和接受数据，详细观察通信的数据是如何发送到变频器中。

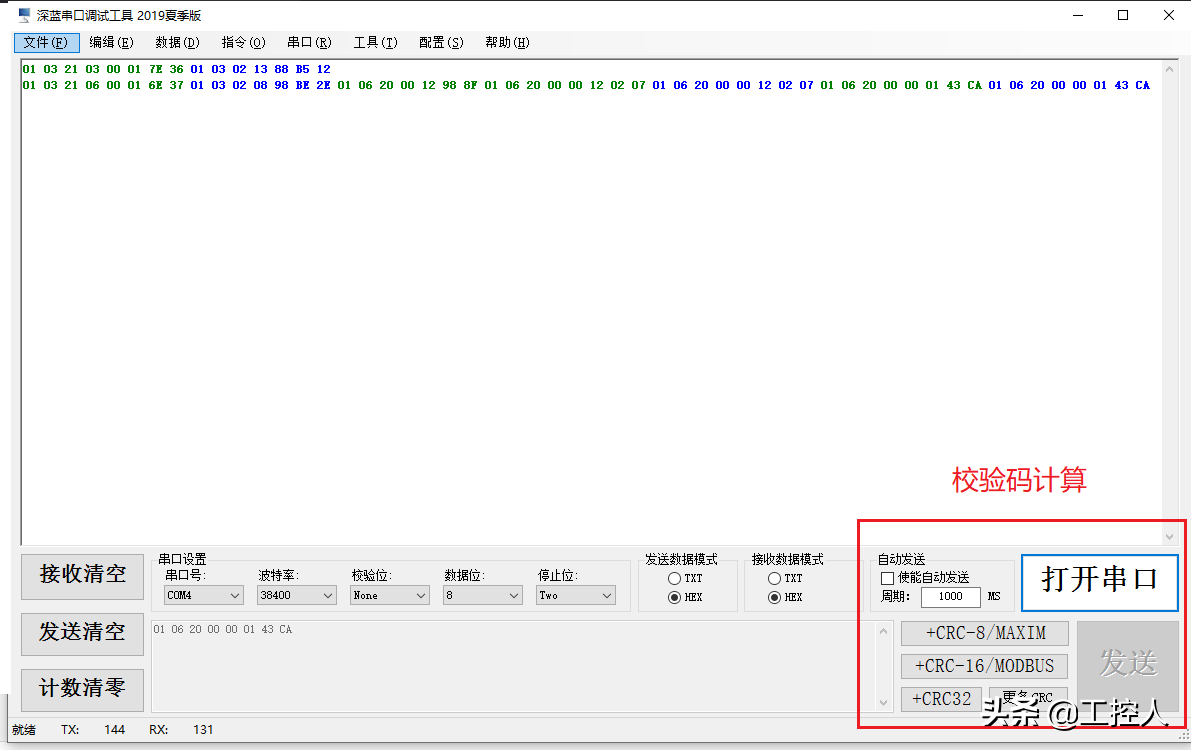

1、介绍下硬件的连接情况，计算机一台下载一款串口助手软件，最好带有校验码计算的。我使用的是“深蓝串口调试工具”界面如下，数据选择为Hex十六进制显示，绿色为发送数据，蓝色的变频器返回数据(只要变频器成功接收到数据才返回)。

串口调试

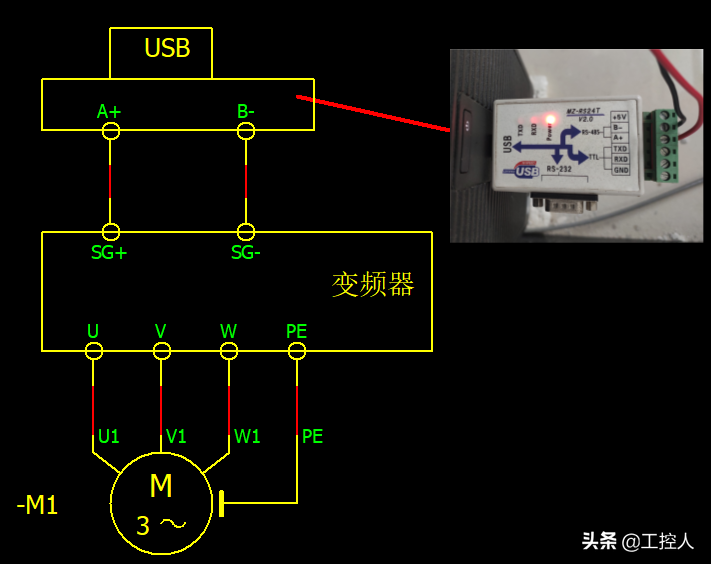

变频器是台达VFD-M的单相230V电源驱动方便我们调试，它RS485接口采用RJ11引出SG+、SG-和计算机上的"485转USB"模块中的A+、B-进行连接。

通信连接图

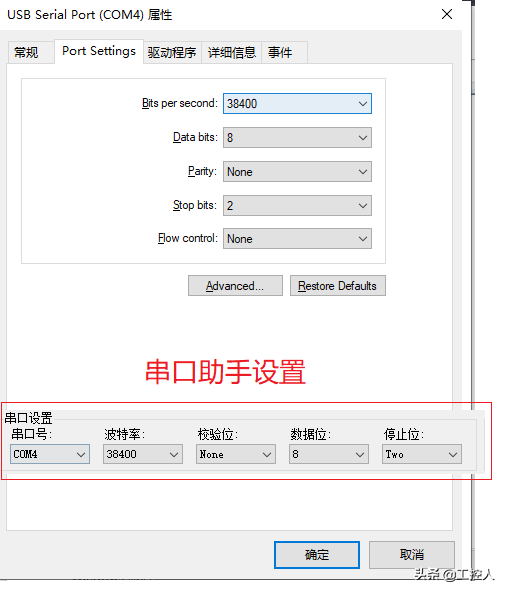

2、通信参数，变频器上选择P92：03数据格式Modbus RTU模式，<8 N 2>即8位数据、无校验、停止位是2。P88通信地址01，P89数据传送速度03:38400。同样在串口助手上进行通信参数一致的设置如下：

通信参数

3、串口助手与变频器的通信，查找变频器相关控制的地址、功能和数据意义，如正反转、停止的地址2000H，频率给定命令2001H，频率输出地址2103H，电压输出地址2106H。如何输入数据呢，按照站号、功能码、地址、数据(数据格式)、校验码，因为自带CRC计算所以不用输入，只要把前面的数据输到里面再点击右下角的"CRC-16/MODBUS"即可自动计算输入。比如控制电机给定频率，我们需要输入01(站号)、06(写入功能码)、20、01(频率给定地址)、13、88(50.00Hz频率值)，然后点击CRC就会自动输入DE、9C的校验值，最后点击发送按钮则控制命令就会发送到变频器中，如果成功接收则会反馈回一组数据。需要注意的是所有发送的数据都是8位的16进制数，比如想要发送5000的数据，首先转换成16进制数数1388H，再分高8位13和低8位88。

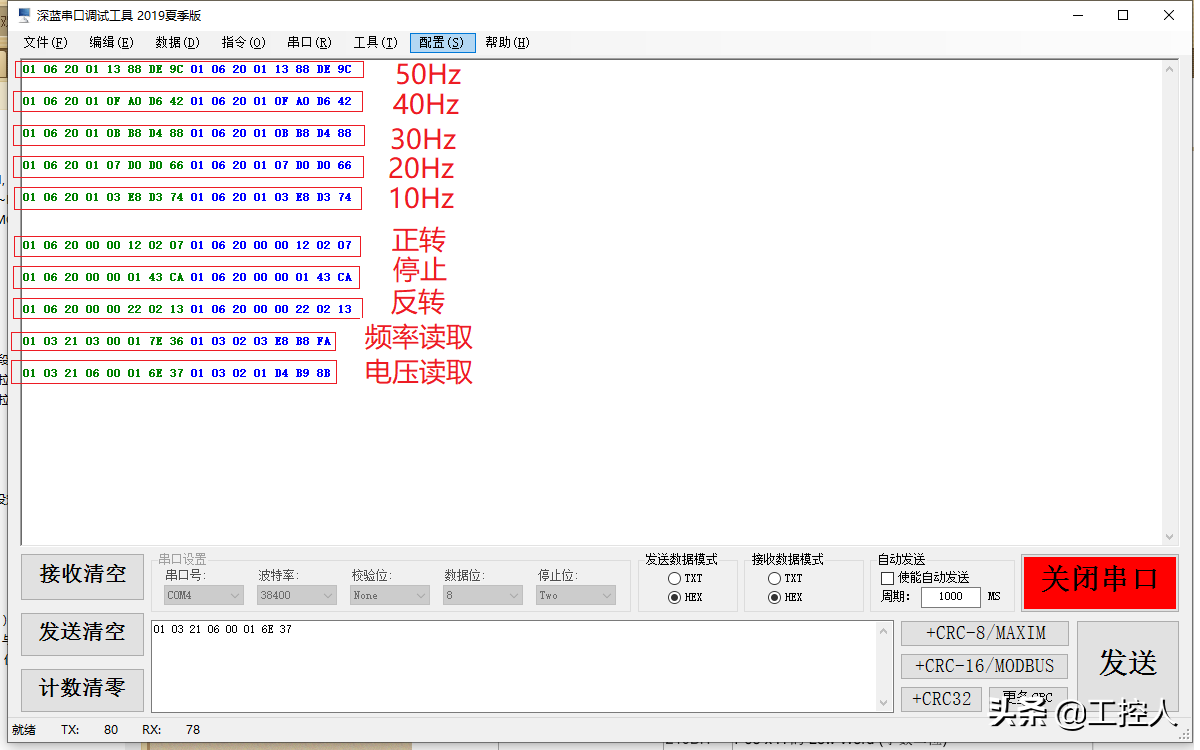

变频器命令与之对应的数据

使用串口调试工具我们能够清晰的看到控制变频器命令的数据组成格式，在PLC的RS串行数据发送指令也是按照上面的形式进行发送的，对我们PLC通信控制变频器的编程有很大的帮助，下面是视频的演示过程：

视频加载中...
