PLC编程1：串联的基本应用

背景：

根据串联电路的特点，当且仅当所有元件导通时，才能进行输出，所以我们再有些场合利用这一特点，例如检测饮料生产线瓶子有没有倒瓶，切纸机两个按钮同时按下才能动作，检测物体是否超高超宽等等实际应用，这些都是用到了各个检测元件的串联特点

串联电路

PLC IO点定义：

X0：检测信号1

X1：检测信号2

Y0：输出信号

PLC程序：

PLC程序仿真模式

说明：

当X1和X2同时有导通时，输出信号Y0才有动作，若X1导通而X2没有导通或者是X1不到通X2不到通，Y0都不会有动作。

扩展：

1 可以不同状态自由组合，常开点和常开点串联，也可以常闭点和常闭点串联组合，这个可以根据实际情况决定

2 实现控制定时器功能，同时按下延时多长时间动作

3 实现控制计数器功能，同时按下几次后动作

最后，你还能在哪里应用呢？

plc设计编程的基本方法（组合电路的设计）

控制电路根据逻辑关系可以分为组合电路和时序电路，在一个复杂的控制电路中可能包含了这两种电路。

组合电路的设计

控制结果只和输入有关的电路叫组合电路，由于组合电路的控制结果只和输入变量的状态有关，所以，可以用逻辑代数通过计算得出。

组合电路梯形图设计步骤一般如下：

（1）根据控制条件列出真值表。

（2）由真值表写出逻辑表达式并进行简化。

（3）根据逻辑表达式画梯形图。

例如将楼梯走廊内一个普通的双控开关用plc来进行控制，设计出plc控制接线图和梯形图。

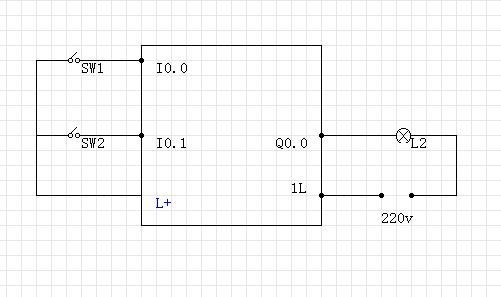

a.根据要求画出plc接线如图。

plc接线图

b.按照题意得知两个开关有4种状态，当只有其中一个开关动作的时候灯亮，当两个开关都动作或者都不动作的时候灯不亮，画出真值表。

真值表

由真值表写出逻辑表达式

E=s2非s1+s2s1非

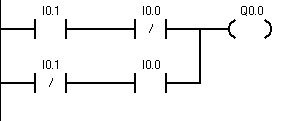

c.根据逻辑表达式画出梯形图。

梯形图
