PLC编程很难吗？其实用对方法，就很容易！附5大PLC编程技术方法

根据下图的三相交流电动机正反转控制的主电路，设计一个PLC控制电动机正停反的控制系统。控制要求如下：

（1）正常情况下，按启动按钮SB1，电机正转，按下反转启动按钮SB2，电机反转。

（2）电机启动后，按下停止按钮SB3并等待5秒钟之后，才可以改变电动机的旋转方向；

（3）如果SB1和SB2同时按下，电动机停止转动，并且不起动，同时报警灯L1亮1秒暗1秒不断闪烁。此时按SB3停止按钮进行复位。

首先我们先确定一下按钮、KM的使用辅助触点情况，这里是正反转的主回路，主回路必须有互锁电路，其他的按钮用常开触点。

根据题意（1） 编程：这里根据题意1，只需2个自保持电路即可。

题意（2） 要求按停止按钮5秒后才能改变电机方向，所以这里需设置一个标志位，这里用M0.0。

并且加上程序互锁电路，具体如下：

首先在2个自保持回路中加入互锁电路——网络1的Q0.1常闭点和网络2的Q0.0常闭点。题意2说按下停止按钮后5秒，才能按启动按钮，所以网络3按下I0.2停止按钮后，M0.0得电自保持，计时器T37计时5s后，将M0.0的自保持回路停掉。并且在网络1和网络2中加M0.0的常闭点，使M0.0得电时网络1和网络2即使按了正转按钮或者反转按钮也不会使Q0.0或Q0.1得电。

题意（3） 要求SB1和SB2同时按下，电动机停止转动，并且不起动，同时报警灯L1亮1秒暗1秒不断闪烁。编程如下：

这次增加了网络4/5/6，网络5和6就是利用2个计时器产生一个一秒脉冲的小程序，SM0.0为特殊位，其功能为一直得电。网络4就是利用M0.1将网络1/2/3锁死，也就是说M0.1得电网络1.2.3是不起作用的。其原理与上一小结的M0.0一样。

以上就是这个实例的全部编程。

正所谓万丈高楼平地起，如果你叫小编一口气编出来，小编也是很为难的。但是，将题意一点点拆分，一点点地把所需的功能写入，最后一定可以合你心意。最后你看看编完的程序与最初的程序差了多少？

接下来，小编给大家介绍5种PLC编程方法：经验法、解析法、图解法、技巧法及计算机辅助设计法。

(1)经验法 ：

运用已掌握的成功设计经验，结合实际的情况，选择与实际情况类似的一个或若干个成功的程序，或具有一些典型功能的标准程序作为“样机”，对“样机”逐一修改，直至满足新的任务要求。在工作过程中，应多收集与积累这些“样机”，从而不断丰富自己的经验。

(2)解析法 ：

PLC用于逻辑控制的编程方法可根据组合逻辑或时序逻辑的理论，并运用相应的解析方法，对其进行逻辑关系的求解。然后，再根据求解的结果，或画成梯形图，或直接编写指令表。解析法比较严密，可以运用一定的标准，使程序优化与算法化，并可避免编程的盲目性，是一种比较有效的方法。

(3)图解法：

图解法是靠画图进行PLC程序设计。

常见的主要有3种方法：梯形图法、波形图法以及流程图法。

梯形图法是最基本的方法。无论是经验法，还是解析法，若用梯形图编写PLC程序，就要用到梯形图法。

波形图法很适合于时序控制电路。它先把对应信号的波形画出，再根据时间用逻辑关系去组合，就可以很容易地把电路设计出来。

流程图法是用框图来表示PLC程序的执行过程及输入条件与输出间的关系。在步进控制中，用它进行设计是很方便的。

(4)技巧法

技巧法是在经验法及解析法的基础上，运用技巧进行编程，以提高进行编程的质量。巧妙地使用PLC所提供的多种功能指令进行编程，是对已有经验的“升华”，做到熟能生巧，实现创造性的编程。

(5)计算机辅助设计

PLC可通过上位连接单元与微型计算机连接，并运用微型机进行联机辅助编程。计算机辅助编程，应有相应的软件做支持。现有的编程软件可把梯形图翻译成指令表。编程时，可先在计算机屏幕上设计梯形图，然后再将该梯形图转换成对应的指令表。这种编程软件有现成的，例如，日本三菱公司的MEDOC和GPP等

总结以上5种编程方法是不能截然分开的。如经验法、解析法、技巧法都要用到图解法，而技巧法又是经验法的升华。

转发是最大的鼓励！谢谢您的支持！

小贴士

PLC专属资料： 含有从入门到高级所有PLC学习资料（三菱/西门子/欧姆龙） ，电气经典18本大全书，历年电气考试真题、电气必备实训仿真软件、电气自动化行业各类型技术手册！

工控自动化：如何将编程程序写入读出及PLC与PC连接，附方案

PLC与计算机连接需要用到通信电缆，常用电缆有两种：一种是FX-232AWC-H（简称SC09）电缆，如图所示，该电缆含有RS-232C/RS-422转换器；另一种是FX-USB-AW（又称USB-SC09-FX）电缆，如图所示，该电缆含有USB/RS-422转换器。

在选用PLC编程电缆时，先查看计算机是否具有COM口（又称RS-232C接口），因为现在很多计算机已经取消了这种接口，如果计算机有COM接口，可选用FX-232AWC-H电缆连接PLC和计算机。在连接时，将电缆的COM头插入计算机的COM接口，电缆另一端圆形插头插入PLC的编程口内。

如果计算机没有COM接口，可选用FX-USB-AW电缆将计算机与PLC连接起来。在连接时，将电缆的USB头插入计算机的USB接口，电缆另一端插入PLC的编程口内。 将FX-USB-AW电缆插到计算机USB接口时，还需要在计算机中安装这条电缆佩戴的驱动程序。驱动程序安装完成后，在计算机中选择“设备管理器”，弹出设备管理器窗口，如图所示，展开其中的“端口（COM和LPT）”，从中可以看到一个虚拟的COM端口，图中为COM3，记住该编号，在works2软件进行通信参数设置时要用到。

通信

用编程电缆将PLC与计算机连接好后，在启动works2软件，打开或新建一个工程，再执行菜单栏命令“工程数据列表区→连接目标”，再选择当前连接目标，弹出连接目标设置对话框，双击左上角的“串行usb”图标，出现出现详细的设置对话框，如图所示，在该对话框中选中“RS-232C”项，COM端口一项中选择与PLC连接的端口号，使用FX-USB-AW电缆连接时，端口号应与设备管理器中虚拟的COM端口号一致，在传输速度上选择某个速度（如选19.2kbps），单击确定返回连接目标设置对话框，如果想知道PLC与计算机是否连接成功，可在连接目标设置中点击通信测试按钮，若出现图中所示对话框，表示连接失败，则要重新选择COM端口。

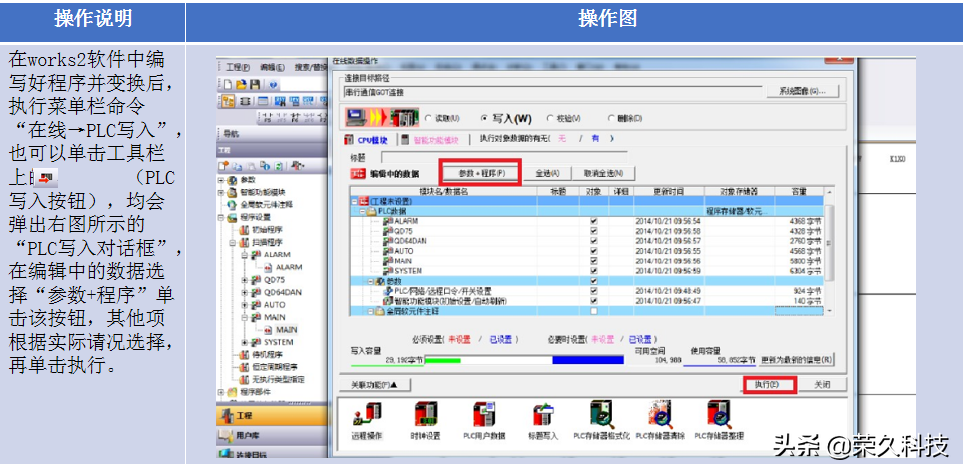

程序的写入与读出

程序的写入是指将程序由编程计算机送入PLC，读出则是将PLC内的程序传送到计算机中。程序的读出操作过程与写入基本类似，可参照学习，这里不做介绍。在对PLC进行程序写入或者读出时，除了要保证PLC与计算机通信连接成功外，PLC还需要接上工作电源。

在线监视PLC程序的运行

在works2软件中将程序写入PLC后，如果希望看见程序在实际PLC中的运行情况，可使用软件的在线监视功能，该功能使用时，应确保PLC与计算机间通信电缆连接正常，PLC供电正常。

以上，欢迎动动手分享及收藏！
