三菱PLC的分类和编程教程，我们看看与西门子的有什么区别？

很多朋友问我，学PLC是否需要掌握多个品牌的PLC。

我的建议是不需要，比如精通了西门子再去学习三菱或者其他品牌的会很容易，这里的容易是指上手容易，因为无论是哪种PLC,对于同一个项目来说，相同的是逻辑关系，其实PLC就是实现逻辑关系的工具，因为精通还是需要一些时间的，比如说一些特殊的应用等等，但是一般能精通一个大品牌的PLC，他的自学能力还是不错的，所以再学习的话只是软件不同；

以前一直讲西门子PLC，今天我们讲一讲三菱。希望大家看完以后可以有一个认识！

三菱PLC主要分分为FX系列小型PLC，Q系列中大型PLC

三菱

包括FX1S FX1N FX2N FX3U四种基本类型的PLC，早期还包括FX0系列产品。

FX1S系列为整体固定I/O结构，最大IO点数为40，IO点数不可扩展；

FX1N FX2N FX3U系列为基本单元加扩展的结构形式，可以通过IO扩展模块增加IO.

FX1N最大的IO点数是128点:

FX2N最大的IO点数是256点:

FX3U最大的IO点数是384点（包括CC-Llink连接的远程IO）:

FX1NC FX2NC FX3UC是变形系列，主要区别是端子的连接方式和PLC的电源输入，变形系列的端子采用的插入式，输入电源只能24VDC，较普通系列要便宜。普通系列的端子是接线端子连接，电压允许使用AC电源。

FX1S系列PLC只能通过RS-232、RS-422RS-485等标准接口与外部设备、计算机以及PLC之间通讯. FX1N FX2N FX3U增加了AS-ICC-Link网络通讯功能。

三菱Q系列PLC介绍

Q系列PLC是三菱公司从原A系列PLC基础上发展起来的中大型PLC系列产品。Q系列PLC是模块化的PLC.。按照不同的性能，Q系列PLC的CPU可以分为基本型、高性能型、过程控制型、运动控制型、计算机型、冗余型等多种系列产品。

1、 基本型CPU包括Q00J、Q00、Q01共三种基本型号。Q00J型为机构紧凑、功能精简型PLC，最大的IO点数为256点，程序容量为8K，可以适用于小规模控制系统。

Q01系列CPU在基本型中功能最强，最大的IO点数可以达到1024点

2、 高性能CPU包括Q02、Q02H、Q06H、Q12H、Q25H等品种，Q25H系列的功能最强，最大的IO点数为4096点，程序容量为252K步，可以适用于中大规模的控制系统。

Q系列过程控制CPU包括Q12PH、Q25PH两种基本型号，可以用于小型DCS系统的控制。过程控制CPU构成的PLC系统，使用的编程软件与通用PLC系统（DX Develop）不同，使用的是PX Develop软件。Q系列过程控制CPU可以使用过程控制专用编程语言FBD进行编程，过程控制CPU增强了PID调节功能。

3、Q系列运动CPU包括Q172、Q173两种基本型号，分别可以用于8轴与32轴的定位控制。

4、Q系列冗余CPU目前有Q12PRH与Q25PRH两种规格，冗余系统用于对控制系统可靠性要求极高，不允许控制系统出现停机的控制场合。

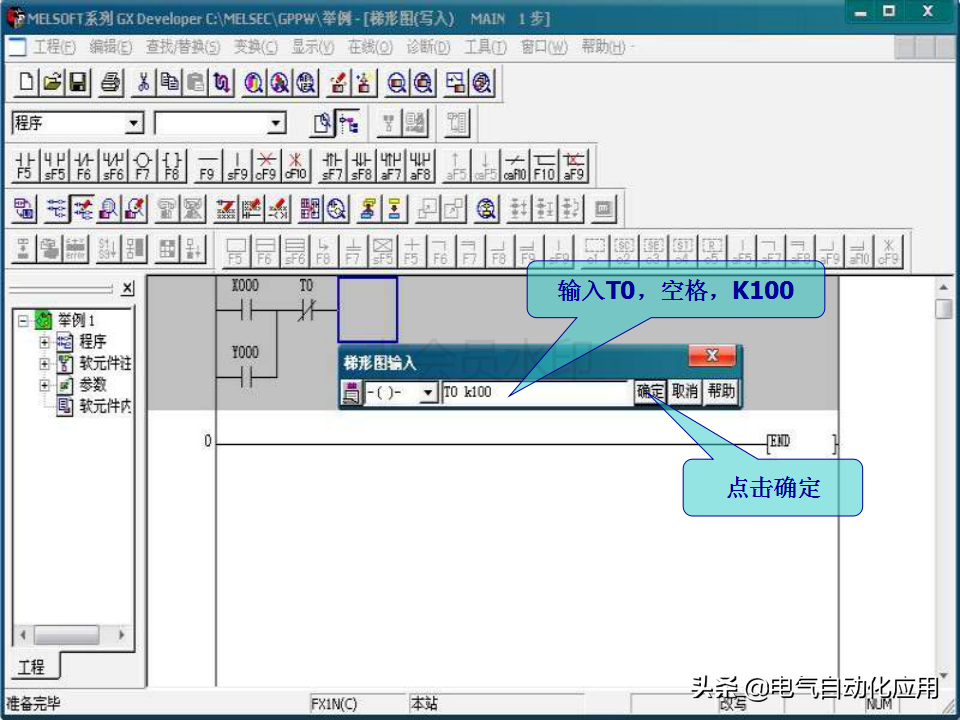

下面我们介绍一下GX Developer的使用方法

电气技术详解三菱PLC和西门子PLC的基本区别，老电工都知道！

维修电工在作业过程中会经常的和PLC打交道，想必对PLC都有各自的认识和理解，但是对于起初接触PLC的新人来说，就是一个不小的难题，我们都知道市面上的PLC种类很多，品牌也有很多，刚刚接触的新人在学习PLC的过程中应该怎么样选择呢？

PLC大多分为欧系、日系、美系。德系PLC以西门子为主，日系有三菱、欧姆龙、松下等，美系有罗克韦尔（A-B），通用电气（GE）公司、莫迪康（MODICON）公司等。

我们都知道美国和欧洲的PLC技术是在相互隔离情况下独立研究开发的，因此美国和欧洲的PLC产品有明显的差异性。而日本的PLC技术是由美国引进的，对美国的PLC产品有一定的继承性，但日本的主推产品定位在小型PLC上。美国和欧洲以大中型PLC而闻名，而日本则以小型PLC著称。

下面我们来重点分析一下三菱PLC和西门子LPLC

三菱PLC 英文名又称：Mitsubish Power Line Communication，是三菱电机在大连生产的主力产品。

三菱PLC 在中国市场常见的有以下型号： FR-FX1N FR-FX1S FR-FX2N FR-FX3U FR-FX2NC FR-A FR-Q

FX1S 系列 :三菱PLC 是一种集成型小型单元式PLC。且具有完整的性能和通讯功能等扩展性。如果考虑安装空间和成本是一种理想的选择。

FX1N系列 :是三菱电机推出的能强大的普及型PLC。具有扩展输入输出，模拟量控制和通讯、链接功能等扩展性。是一款广泛应用于一般的顺序控制三菱PLC。

FX2N系列 :是三菱PLC FX 家族中最先进的系列。具有高速处理及可扩展大量满足单个需要的特殊功能模块等特点，为工厂自动化应用提供最大的灵活性和控制能力。

FX3U :是三菱电机公司新近推出的新型第三代三菱PLC,可能称得上是小型至尊产品。基本性能大幅提升，晶体管输出型的基本单元内置了3轴独立最高100kHz的定位功能，并且增加了新的定位指令，从而使得定位控制功能更加强大，使用更为方便。

西门子PLC 是西门子股份公司（SIEMENS AG FWB：SIE, NYSE：SI）是世界最大的机电类公司之一，1847年由维尔纳-冯-西门子建立。 西门子SIAMTIC 模块化控制器有着很大的优势，它可以即买即用， 长期兼容性和可用性，可以在恶劣环境下工作，模块还可以扩展和升级。西门子的产品十分的抗震动，通过集中式和分布式I/O控制。所以西门子在最近的一些年内能够很有力的打进中国的市场并能在中国的市场牢牢的扎根。这和西门子产品的质量和性能有着十分大的关系.

西门子PLC在中国市场上常见的型号有S7-200、S7-300、S7-400等。

S7-200 它适用于一系列机械设备的制造或用作独立的解决方案，微型自动化系统的组成部分，STEP 7 Micro/WIN 工程组态软件应用于它，，应用于性能要求较低的自动化任务。它是低成本的微型系统。

西门子S7-300 它设计紧凑，安装在DIN 导轨上，在CPU 中集成了许多功能，通过在微型存储器上保持数据实现免维护， PROFIBUS上的等时模式，属于故障安全类型。

西门子S7-400 具有多种机架类型的机架系统，优异的高速处理能力和通讯性能，可以在运行中更改组 态，PROFIBUS上的等时模式(图1)，还支持PROFIBUS 连接分布式I/O(如图2)，属于故障安全和容错类型，热插拔。S7-400 的 三个 H CPU，支持硬件同步, 功能强大的解决方案，不会发生任何信息损失，且可对工程任务提供高级支持，无需额外的编程费用, 可以为安全应用轻松扩展 H 系统。

西 门子plc 现在不仅全面使用16位、32位高性能微处理器，高性能位片式微处理器，RISC(reduced instruction set computer)精简指令系统CPU 等高级CPU，而且在一台PLC 中配置多个微处理器，进行多通道处理，同时生产了大量内含微处理器的智能模块，使得第四代PLC 产品成为具有逻辑控制功能、过程控制功能、运动控制功能、数据处理功能、联网通信功能的真正名符其实的多功能控制器

基本区别大致可总结为：

A，优势和缺点，控制过程中的长处不一样。　

A-1 西门子PLC的强项是过程控制与通信控制，西门子的模拟量模块价格便宜，程序简单，三菱的模拟量模块价格昂贵，程序复杂，西门子做通信也容易，程序简单，三菱在这块功能较弱。

Ａ-２ 三菱ＰＬＣ的长处在于离散控制和运动控制，三菱的指令丰富，有专用的定位指令，控制伺服和步进容易实现，要实现某些复杂的动作控制也是三菱的强项，而西门子在这块就较弱，没有专用的指令，做伺服或步进定位控制不是不能实现，而是程序复杂，控制精度不高。

简单的举例分析一下：如某设备只是些动作控制，如机械手，可选择三菱的PLC，某设备有伺服或步进要进行定位控制，也选三菱的PLC。像中央空调，污水处理，温度控制等这类有很多模拟量要处理的就要选西门子的PLC比较合适，某设备现场有很多仪表的数据要用通信进行采集，选西门子的好控制。

B，处理的芯片，芯片容量和运算速度不同

B-1 ，例如西门子CPU226的程序容量20K，数据容量14K；而三菱FX2N总共才8K，后来的3U倒是有所改进。

B-2 例如西门子CPU226和CPU224XP标准配置2个485口即PPI口，最大通讯速度187.5K；而三菱FX3U之前的所有系列都是一个422口，而且速度是9.6K。如果需要连个智能仪表什么的则必须另购FX2N0-485BD等特殊模块。而且两个通信口可以一个连接下载数据线一个连接触摸屏进行调试程序，否则你就要拔下触摸屏数据线再连接触摸屏数据线，来回调整程序非常麻烦。

C，三菱PLC和西门子PLC的编程的思路和结构不同，思维运用不同。

最直观上的区别：三菱PLC是日系品牌，编程直观易懂，学习起来会比较轻松，但指令较多。而西门子PLC是德国品牌，指令比较抽象，学习难度较大，但指令较少。

站在个人角度，我觉得三菱（日系的中高端品牌）PLC的软件至少落后西门子5年以上，大中型的暂且不说，就拿三菱比较有优势的小型机FX系列和西门子S7-200系列相比，西门子有如下优势：

C-1、三菱的编程软件从早期的FXGPWIN到近期的GX Developer 8.8，和所有的日系品牌一样，该软件的编程思路是自上而下的单一纵向结构，而西门子的Micro-WIN则是纵向和横向兼备的结构，而且子程序支持局部变量，相同的功能只需要编一次程序即可，大大减少了开发难度和时间。

C-2、S7-200一直以来支持强大的浮点运算，编程软件直接支持小数点输入输出，而三菱直至近年推出的FX3U系列才有此种功能，以前的FX2N系列的浮点功能都是假的。

C-3、 S7-200的模拟量输入输出程序非常简单方便，AD、DA值可以不需编程直接存取的，三菱的FX2N及其以前的系列都需要非常繁琐的FROM TO指令。FX3U如今倒支持此功能了，但足足晚了五年甚至更多。

C-４ 、当然三菱的FX2N系列也有它自己的优势，一是高速计数器指令比S7-200方便，二是422口比西门子的PPI口皮实（因为200系列的PPI口是非光电隔离的，非规范操作和仿制的编程电缆可能会导致串口损坏）。

D， 西门子PLC 的通信口一般有两个，三菱PLC的一般只有一个，两个通信口可以一个连接下载数据线一个连接触摸屏进行调试程序，否则你就要拔下触摸屏数据线再连接触摸屏数据线来回调整程序非常麻烦。
