关键词：Modbus协议本文目标：以XC5系列为例，完成两个信捷PLC基于Modbus RTU协议的通讯。

本文目录

一，通讯前须知

二，参数设置

三，指令调用

一，通讯前须知

1，区分COM1与COM2口通讯口。

2，PLC内部地址对应Modbus地址一览。

3，功能码与指令。

注：以上图片摘自《XC系列可编程序控制器用户手册（基本指令篇） 》

二、参数设置

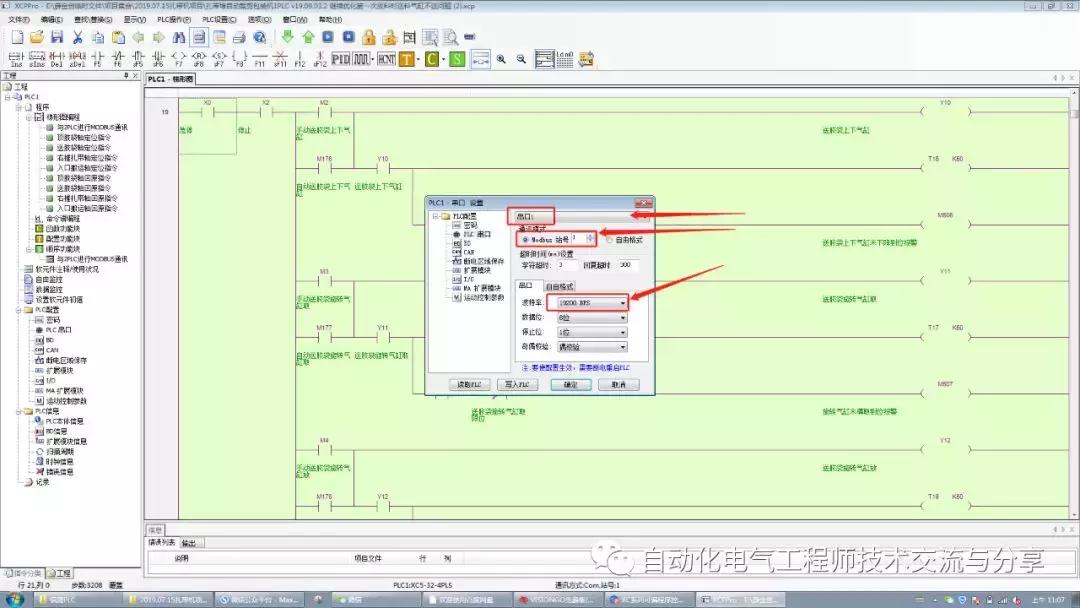

1，Modbus协议要设置的主要参数有三：串口、站号、波特率。如图所示。

三、指令调用

1，信捷PLC写modbus通讯指令的格式有好几种，这里以特殊指令顺序功能块指令BLOCK为格式来调用读写指令。左侧找到顺序功能块，右击，添加顺序功能块。

2，在弹出的窗口中，选择插入，选择Modbus指令。

3，选择功能码，这里以读线圈指令为例。

4，假设远程plc的站号设为2，串口（端口）为2，想要读取远程plc的X0-X7的位状态，对应显示到到本地plc的M0-M7的位状态中。则可以对照上文提到的转换地址，写法如下。点确定。

5，点确定后，自动生成下图画面。

6，可以在前面加入运行常通条件。如果想添加多条读取指令，则在步骤2继续插入Modbus指令即可。

7，当前的通讯状态可查看以下地址。

本文目标完成。

往期文章：

【笔记】信捷plc应用，指令篇

【笔记】信捷plc应用，编程前奏篇

【笔记】信捷plc应用，硬件篇

【笔记】三菱FX5U PLC基于ModbusTCP协议与视觉通讯

【C#自习室】1.4 程序中的输入与输出

【C#自习室】1.3控制台、WebForm程序的编写

【C#自习室】1.2 快速入门——对象三要素(下)

【C#自习室】1.2 快速入门——对象三要素(上)

【C#自习室】1.1 快速入门，编写一个触发按钮及弹出窗口

【笔记】网线制作图文详解

【笔记】两台PLC进行无线通讯

【笔记】西门子S7-200Smart与读卡器、温湿度传感器、扫码枪等设备通讯

【笔记】多台西门子S7-200 Smart通过以太网实现通信

【笔记】ABB机器人零基础编程步骤详解

【机器人篇】ABB、库卡、安川、发那科等工业机器人资源汇总

【电工基础篇】电工电子技术、常用仪器、维修等资源汇总

【触摸屏篇】Proface、威纶、三菱、松下、组态王等资源汇总

【PLC篇】西门子、三菱、松下、欧姆龙等品牌的软件、视频、资料下载

【相关软件篇】485参数配置软件、USB转485模块驱动程序等资源下载

信捷触摸屏和PLC如何实现RS485无线通讯

本方案用于解决信捷触摸屏与信捷XC3系列PLC之间的无线通信问题。在本方案方案中信捷触摸屏作为主站，信捷PLC作为从站采用达泰电子日系PLC专用无线通讯终端——DTD435MB-V192，作为实现无线通讯的硬件设备。

一、方案概述

1. 有线网络组成

2. 无线网络

通过西安达泰电子 DTD435MB-V192方便实现无线网络，无需更改网络参数直接替换有线连接。

二、测试设备与参数

l 信捷PLC型号：XC3-32T-E *1台

l 信捷触摸屏型号：TOUCHWIN TG765-MT *1台

l 达泰电子日系PLC专用无线通讯终端——DTD435MB-V192 *2块

l 主从关系：1主1从

l 通讯接口：Rs485接口（两线制）

l 通讯参数：19200，8，E，1

l 供电：9-24VDC

l 传输距离：100米，500米，1KM，3KM，20KM

三、达泰日系PLC专用无线通讯终端--DTD435M

DTD435M是针对日系PLC的通讯特点而开发的专用工业级无线通讯产品，内嵌Rs232/Rs485双接口，自适应三菱N：N协议、欧姆龙HOST Link协议，台达及永宏等Modbus RTU协议。该产品可以与日系PLC组成无线测控网络，可靠传输距离达到3km以上，并集成EMI抗干扰滤波单元。经过了八年以上工业现场运行考验，可确保长期工作于恶劣环境及工业场合。

■ 主 要 特 征:

◆ 直接代替有线RS485方案，实现无线组网通讯；

◆ 全数字无线加密方式，保证数据安全可靠；

◆ 直流9~24V宽电源电压供电，平均工作电流小于50mA；

◆ 精美铝合金外壳：120×105×30mm，4个条形安装固定孔；

◆ 通信接口：RS232/RS485；

◆ 支持标准串口协议：Modbus RTU协议、N:N协议

四、接线方式

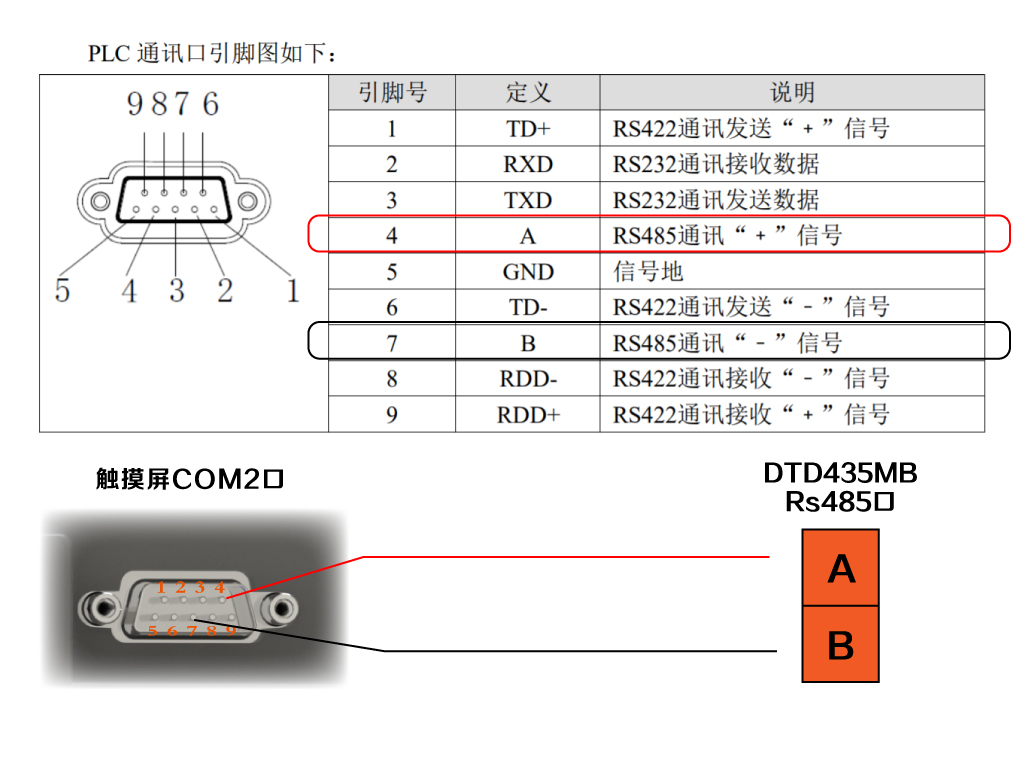

1.触摸屏与达泰无线设备的接线

DTD435MB的Rs485接口，接入touchwin的com2通讯口

2.PLC与达泰无线设备的接线

DTD435MB的Rs485-A端口接入PLC正面A端口；DTD435MB的Rs485-B端口接入PLC正面B端口。

3.实物接线图

五、信捷触摸屏主站设置

预先安装好TouchWin编辑工具，打开文件夹中“无线通讯调试.txp ”程序

1.点击“无线通讯调试”

2.选择“设备”

3.选择“通讯参数”

波特率：19200；数据位：8位；停止位：1位；校验和：偶校验

点击“确认 ”并关闭系统设置窗口

4.下载程序到触摸屏

点击“文件”选择“下载工程数据”

注：触摸屏程序用USB口下载

六、信捷PLC从站设置

1.设置PLC的站号

将PLC和电脑连接成功，打开信捷PLC编程软件

选择“PLC配置—PLC串口”

选择串口1 ，并将PLC站号设置成1，设置完以后点击“写入PLC ”

2.将程序下载到PLC

本方案例程源代码在《信捷XC系列PLC与触摸屏通讯例程源代码》文件内。
