三菱PLC如何与编程软件通讯

对于刚开始接触PLC的朋友来说，可能还不知道三菱PLC如何与GX2软件建立通讯。今天老冯就来教大家如何操作。

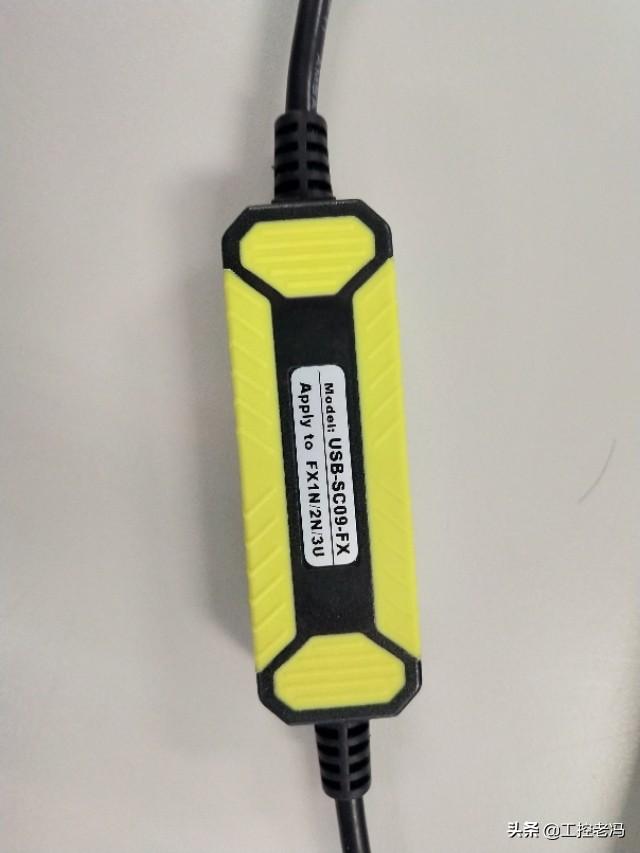

首先，我们需要一根编程电缆，老冯用的是某宝货，很便宜。USB转SC09。家里条件好的还是建议选用三菱官方的编程电缆。

给PLC插编程电缆的时候要注意针孔位置，切记不可用蛮力。给PLC上电后，我们右键我的电脑，选择属性，再点击设备管理器。就可以看到我们插入的是哪个com口了。我这里是com3。

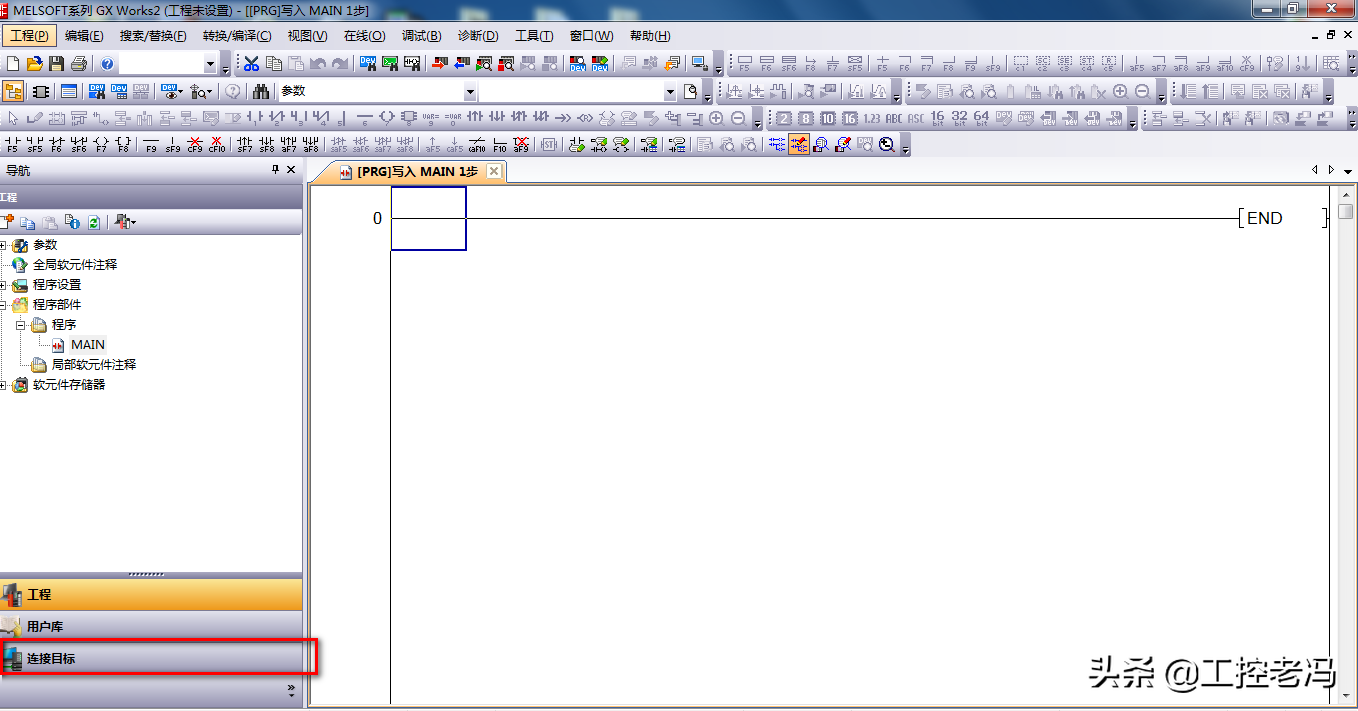

然后我们打开GX2编程软件。新建一个工程，选择与自己PLC对应的系列和型号。再点击左下角的连接目标。

双击connection进入通讯设置界面。

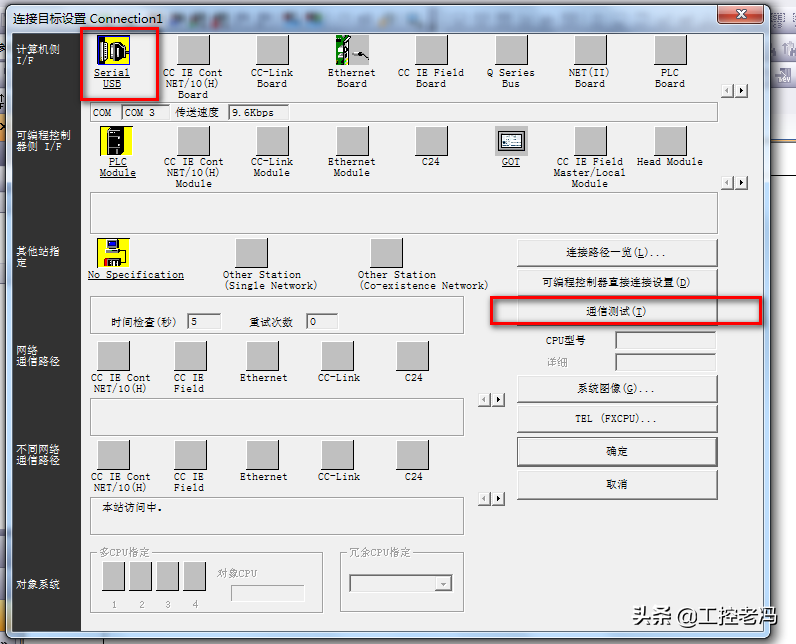

选择我们的com口，我这里是com3。点击通讯测试。

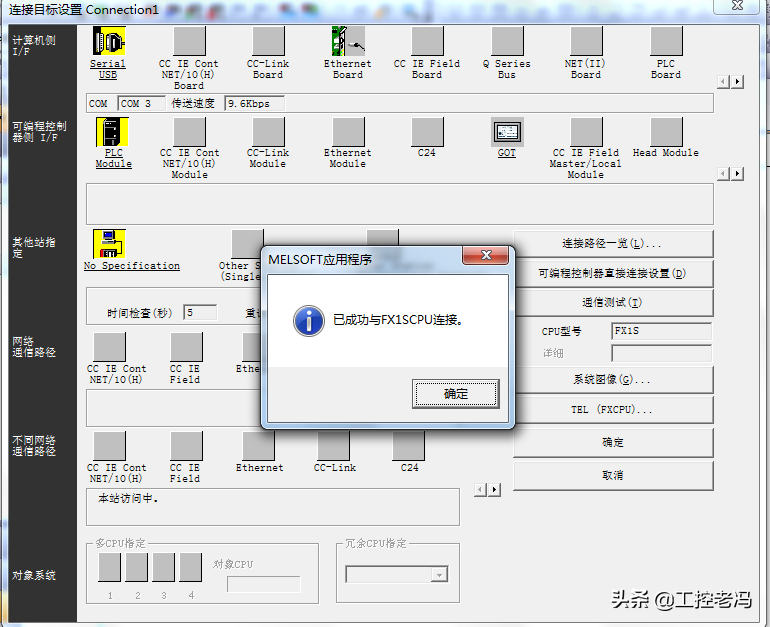

会显示通讯成功。这样plc和gx2就建立连接了。

小伙伴们学会了吗？

必看｜教你用2个最简单实用的方式，实现S7-1200PLC之间的通信

S7-1200PLC之间有多种方式实现PLC之间的通信，今天给大家介绍第一种方式 ，一个最简单，而且最实用的一种方式，在同一个项目中添加两台S7-1200的PLC，一台配置为控制设备，一台配置为智能设备，以这种方式实现两台PLC之间的数据交换。

下面以用A号PLC的输入控制B号PLC的输出，B号PLC的输入控制A号PLC的输出 这样一个简单控制方式为例来说明如何配置这样的一个通信过程。

（1）在TIA Portal软件中的S7-1200之间通信的项目下添加两个S7-1200的新设备，A号PLC命名为IO控制设备，B号PLC命名为IO智能设备，如下图所示。

（2）添加完后分别对每个设备的CPU及以太网端口进行参数的设置，这里主要介绍下CPU的以太网端口的参数的设置：

IO控制设备的以太网接口参数设置：

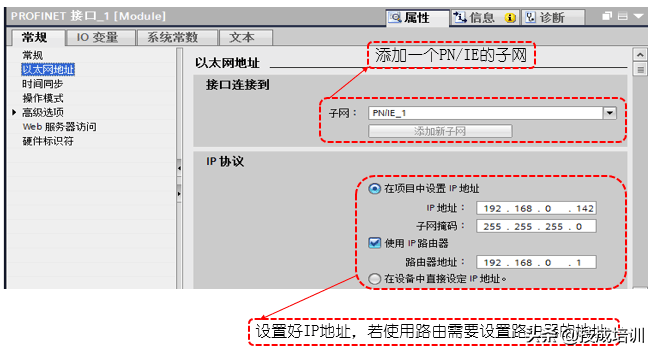

建立一个PN/IE的网络，并设置好其IP地址，如下图所示：

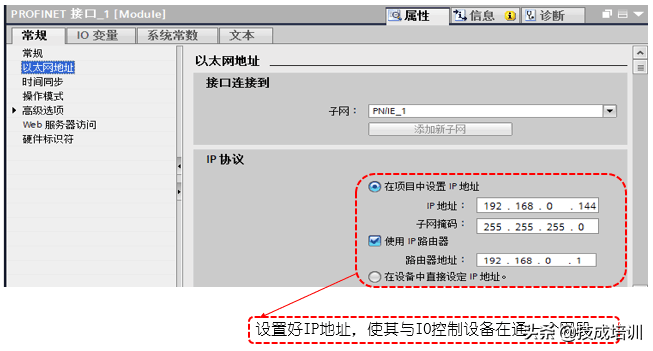

IO智能设备的以太网接口参数设置：

对于智能设备的以太网接口参数的设置，除了需要设置以太网地址想项的一些内容外，还需要设置操作模式、传输区的设置，如下所示：

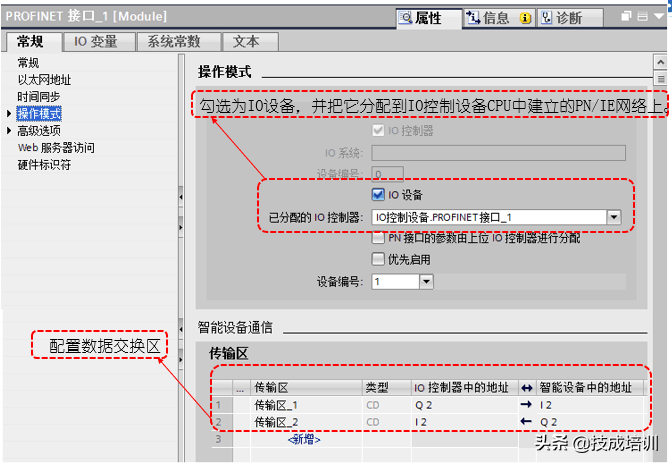

操作模式中参数设置：在操作模式的选项中需要设置操作模式和传输区两部分内容，设置如下所示：

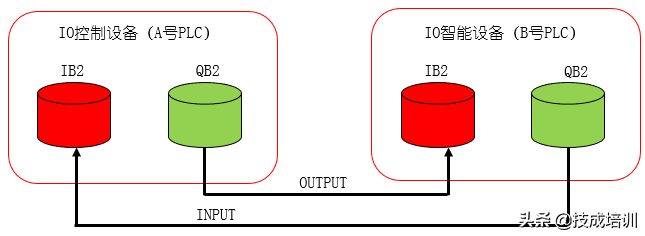

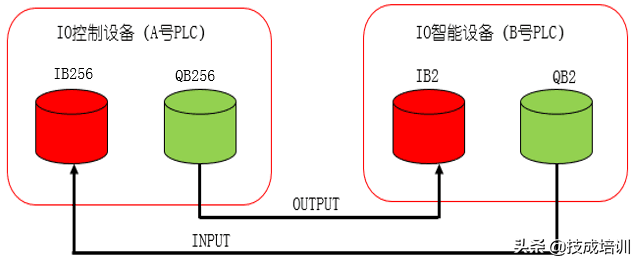

根据前面的配置，可以得到如下数据交换器示意图：

（3）编写变量表及控制程序并分别下载到各自的PLC中。

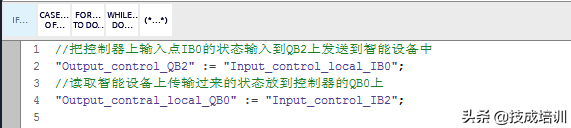

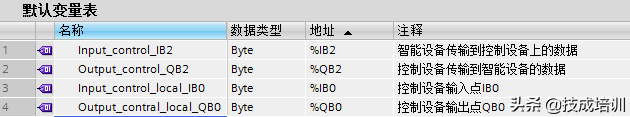

IO控制设备（A号PLC）的变量表及程序：

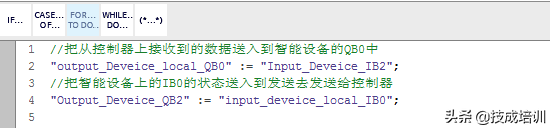

IO智能设备（B号PLC）的变量表及程序：

方式二 ：在方式1里面给大家讲到了两个PLC在同一个项目中进行组态的通信方式，若当两个设备是由两个人完成的，而不是在同一个项目中组态的时候，那么就不能使用方式1的这种方式进行组态通信了，接下来就给大家介绍下在两个项目中的S7-1200的PLC如何实现组态通信。

同样我们以用A号PLC的输入控制B号PLC的输出，B号PLC的输入控制A号PLC的输出这样一个简单控制方式为例 来说明如何配置这样的一个通信过程，这里以A号PLC作为控制器，B号PLC作为一台远程的智能设备。

一、对B号PLC进行通信的配置和程序的编写

（1）设置好以太网接口的IP地址、操作模式以及数据的传输区。

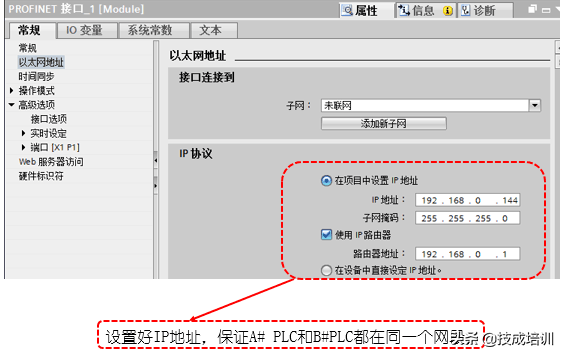

以太网IP地址的设置

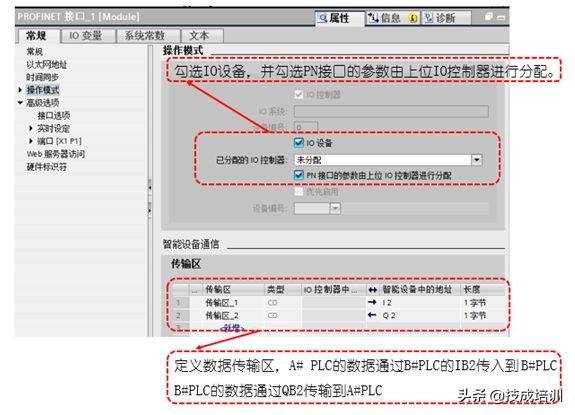

操作模式及传输区设置

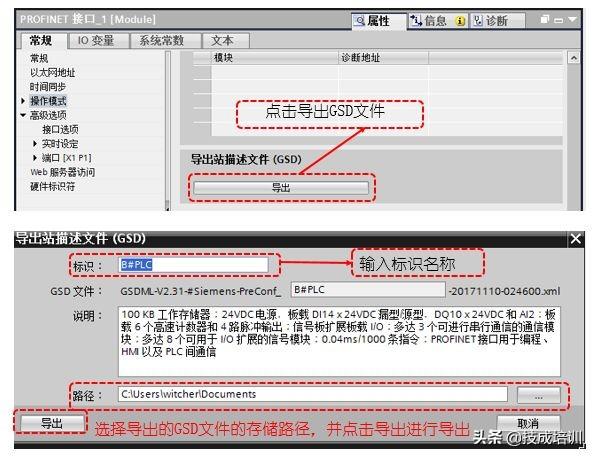

（2）导出GSD文件

注意： GSD文件导出后，不能再对操作模式中的数据传输区进行修改，若需要修改，则修改完后，需要重新导出GSD文件，不然无法建立通信，但可以对操作模式的数据传输区以外的程序进行修改编辑。

（3）编写B#PLC的程序并下载到B#PLC中。

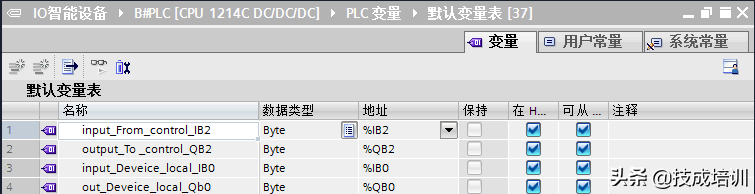

变量表：

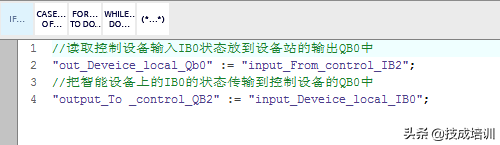

程序：

二、对A号PLC进行通信参数的配置和程序的编写

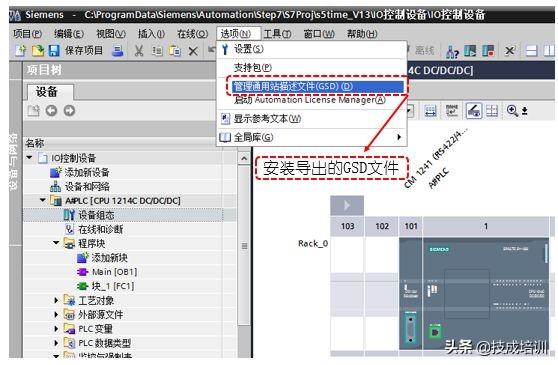

（1）在A号PLC的设备视图的选择中点击“选项”菜单进行GSD文件的安装，把前面导出的GSD文件安装进去，如下图所示：

（2）GSD文件添加完后，设置好A号PLC的以太网接口参数并设置好IP地址，保证与B号PLC的IP地址在同一个网段并对网络配置进行组态。

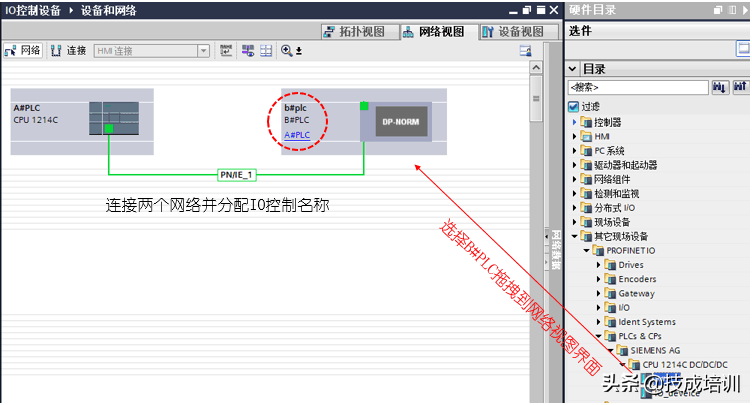

网络组态配置：

打开网络视图，从右侧的硬件目录中的其他现场设备中的PROFINET IO中找到PLCS&CPS中找到刚导入的GSD的文件的目录，拖拽到网络视图中进行配置。

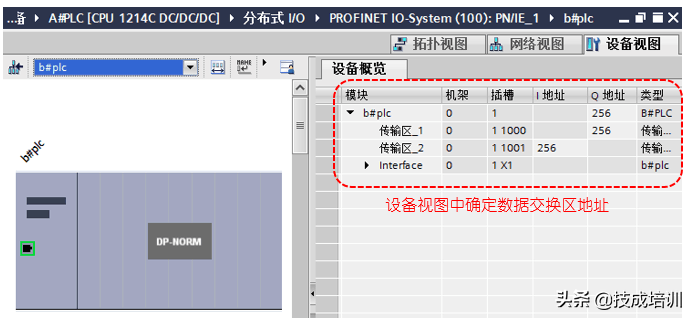

在设备视图界面中切换B#PLC，查看生成的数据交换区，数据交换区如下图示：

根据两台设备的数据交换区，可以得到以下的数据传输示意图：

（3）编写变量表及控制程序：

IO控制设备（A号PLC）的变量表及程序，并把做好的程序下载到PLC中

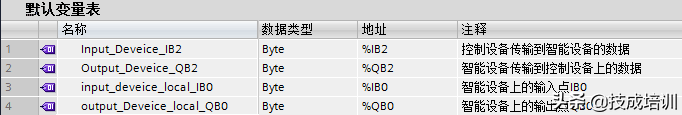

变量表：

程序：
