松下plc编程软件和plc连接 松下FPWIN GR软件与PLC的通信连接
发布时间 : 2025-03-16
作者 : 小编
访问数量 : 23
扫码分享至微信

松下FPWIN GR软件与PLC的通信连接

今天我们讲一下松下FPWIN GR软件与松下PLC FP0-C32的通信连接,通过RS232数据线进行程序的上传下载。PWIN GR软件和FP0-C32这个是比较早的PLC软件和硬件。我们需要准备以下软硬件:

松下FPWIN GR软件:

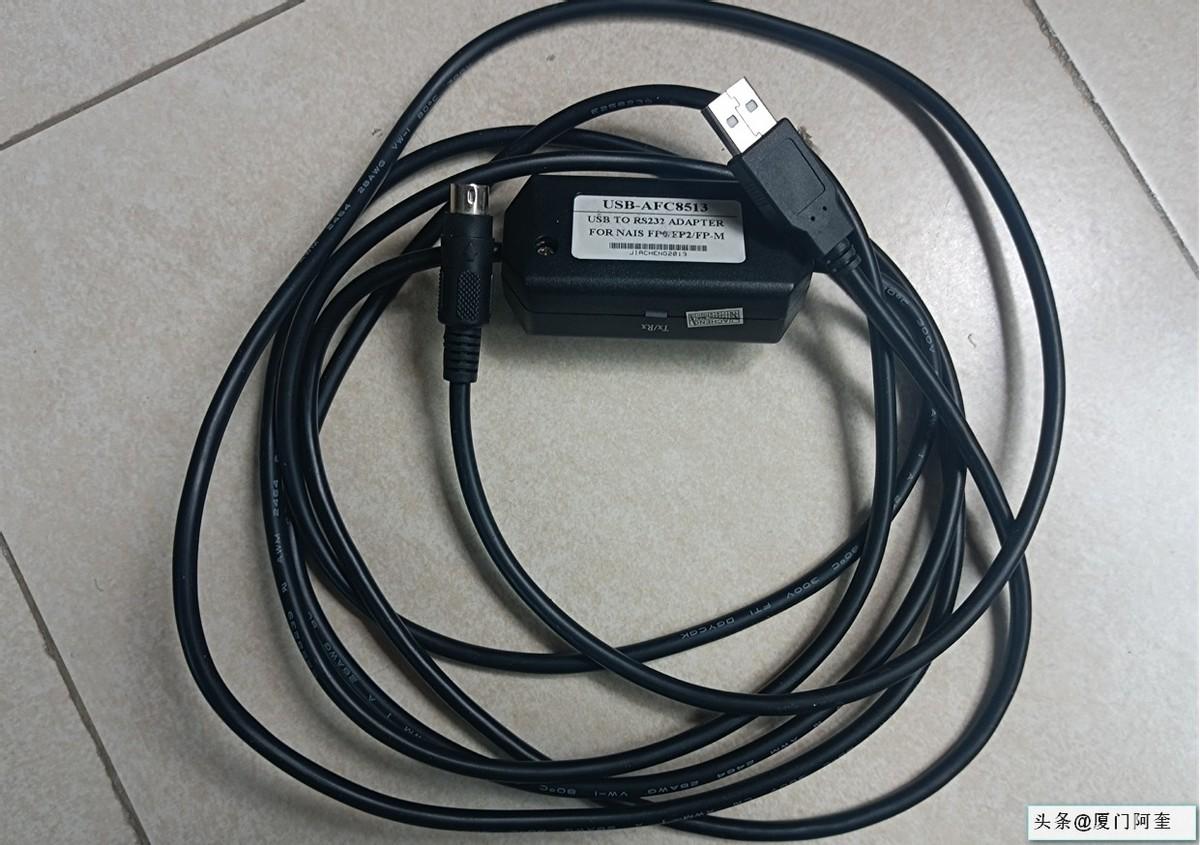

PLC编程电缆数据线(5针圆孔)USB-AFC8513,如下图:

松下FP0-C32 PLC模块:

1、我们先把硬件连接起来,将通信线的圆孔插在PLC上的通信口,要注意孔要对好,否则会把数据线的针插坏。

打开FPWIN GR软件,点击选项,选择通信设置。

在弹出的通信设置对话框,网络类型选择C-NET(RS232C,USB)。

4、打开我的电脑-设备管理器,查看我们通信线所占用的端口号,如下COM7口。

5、端口No.:选择COM7,其它默认:波特率19200,数据长8,停止位1 bits,奇偶校验奇。然后点击OK,完成设置。

6、接下来我们开始和PLC进行通信连接,进行上传下载PLC程序的操作,点击“在线切换”按钮。

7、进入在线模式,状态如下图所示,PLC软件已正常连上PLC。

8、点击“由PLC上载”按钮,可上传PLC程序。

程序正在上传时的状态。

9、上传完成后,会弹出对话框提示“程序上载已经正常结束。确实要将PLC模式从PROG切换到RUN吗?”,点击“是(Y)”按钮。

10、点击“下载到PLC”按钮,开始进行PLC程序的下载操作。

程序正在下载时的状态

11、至此我们完成了松下PLC的通信连接、程序的上传和下载操作。

指南|松下PLC与研控E总线驱动器连接步骤及注意事项

三个月前,我们分别介绍了研控EtherCAT总线(后文简称“E总线”)驱动器与倍福主站、欧姆龙主站、基恩士主站的连接步骤及注意事项。

这次,我们将重点介绍研控E总线驱动器与松下PLC 的连接步骤,可用于研控现有的11款E总线驱动器,以及即将发布的AS3-BNI系列伺服驱动器,希望对您有所帮助!

一、环境对象(提示内容)

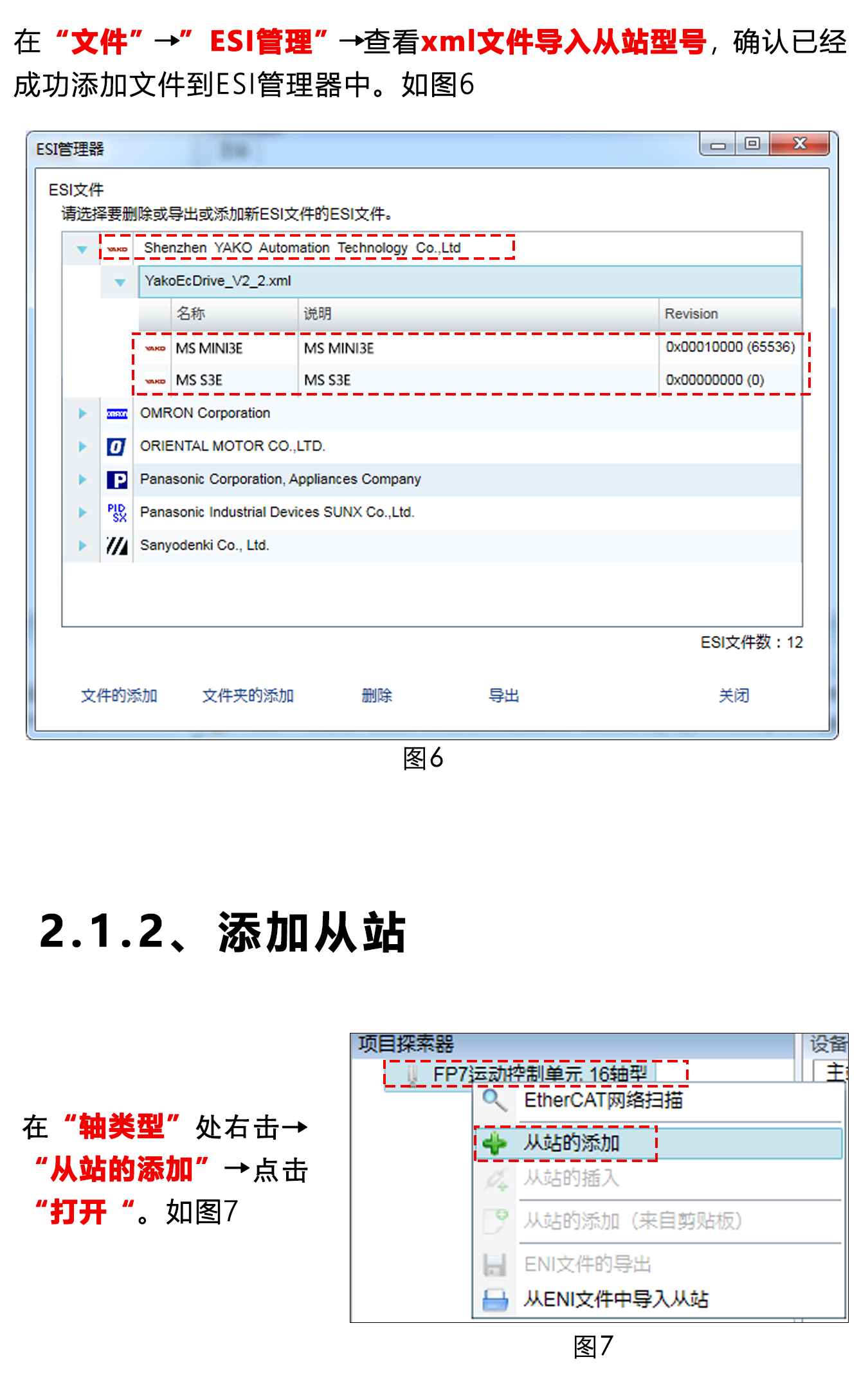

1)、本文中所涉及主站组成——松下PLC[CPU单元:AFP7CPS41E/AFP7CPS31E/AFP7CPS31/AFP7CPS21;EtherCAT相关通信模块AFP7MC16EC、AFP7MC32EC、AFP7MC64EC],其所用编程软件:FPWIN GR7(编程) + Control Motion Integrator(配置)。2)、本手册中所涉及从站组成——研控全系列EtherCAT总线驱动器,所用参数设置上位软件:YAKO EtherCAT ****。

【请注意:1、本文只讲配置注意事项,不介绍编程,如需了解编程内容请他处查阅相关资料。2、文中所用控制器、驱动器等器件参数数字大小,仅作参考和推荐的优选值,不作其他用途。】

二、连接指南、使用注意事项及必要设置(正文内容)

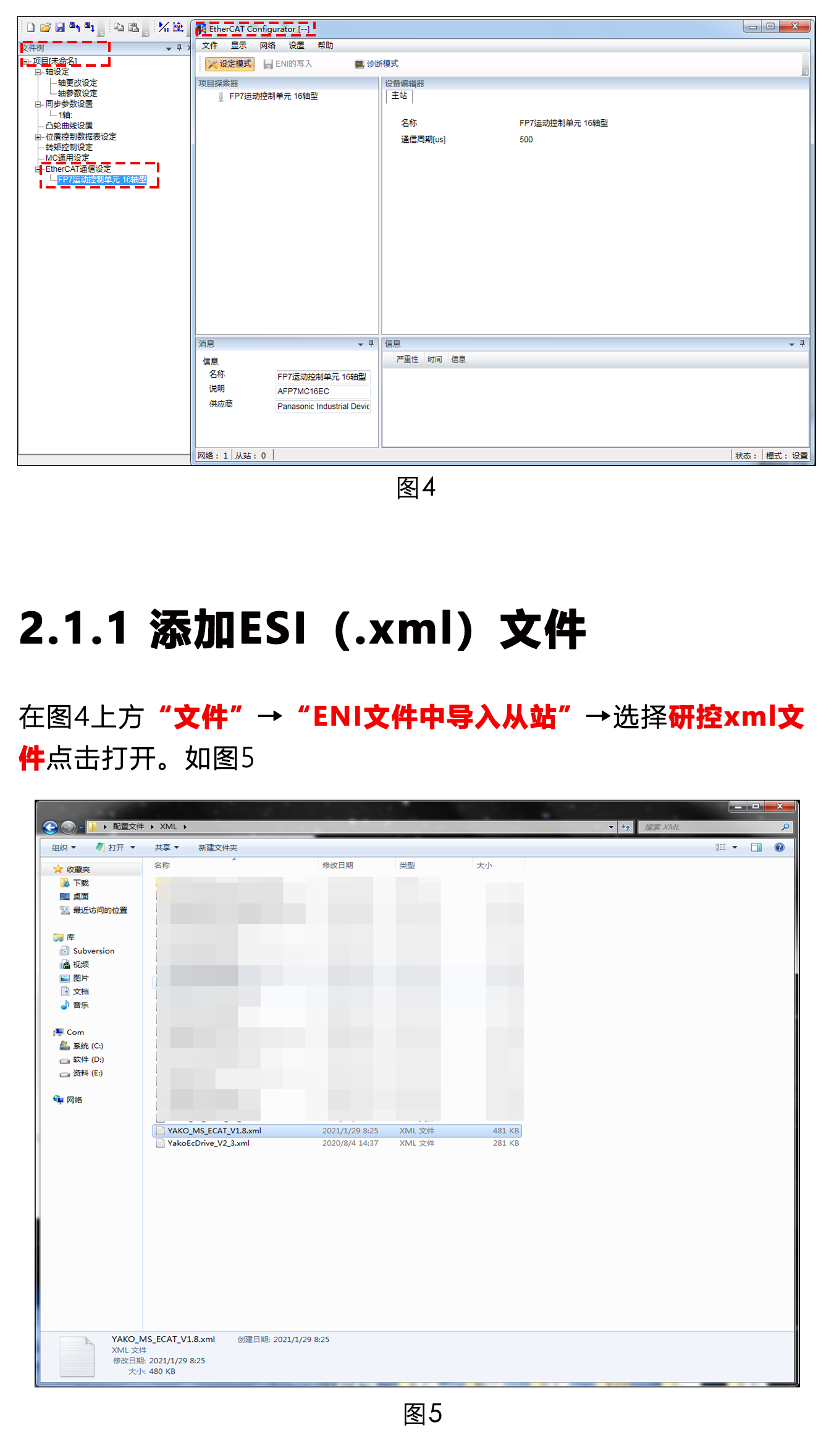

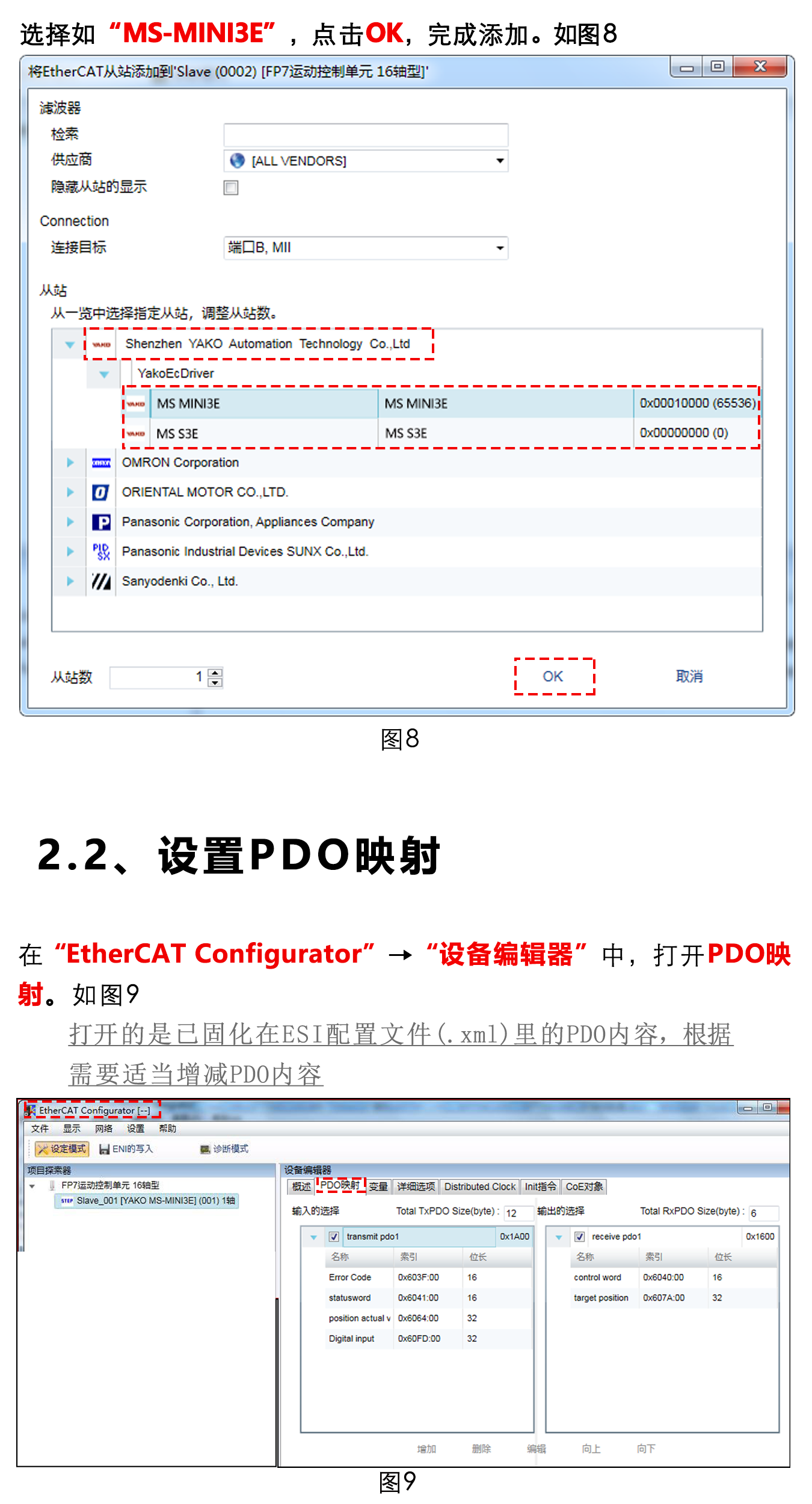

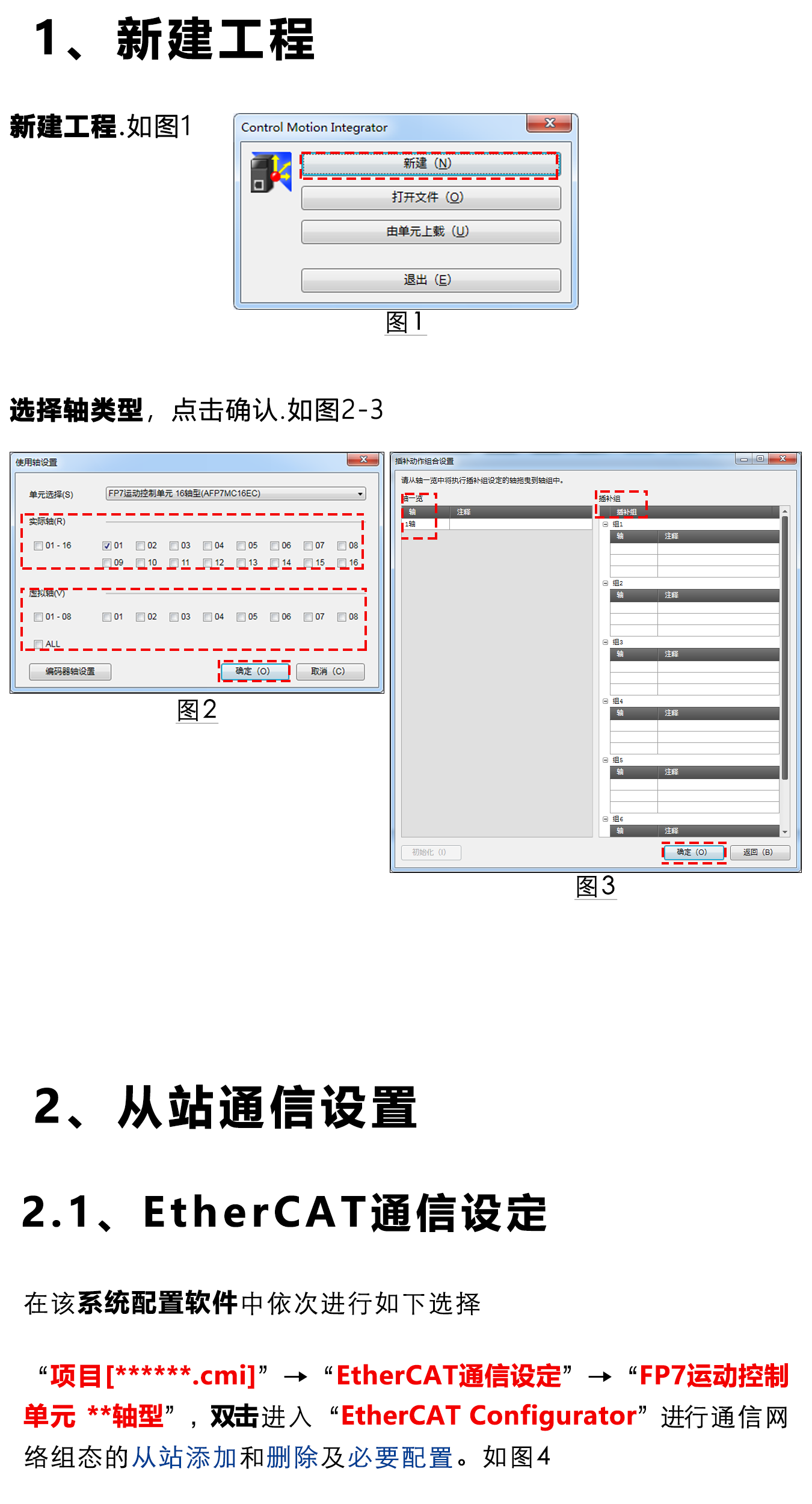

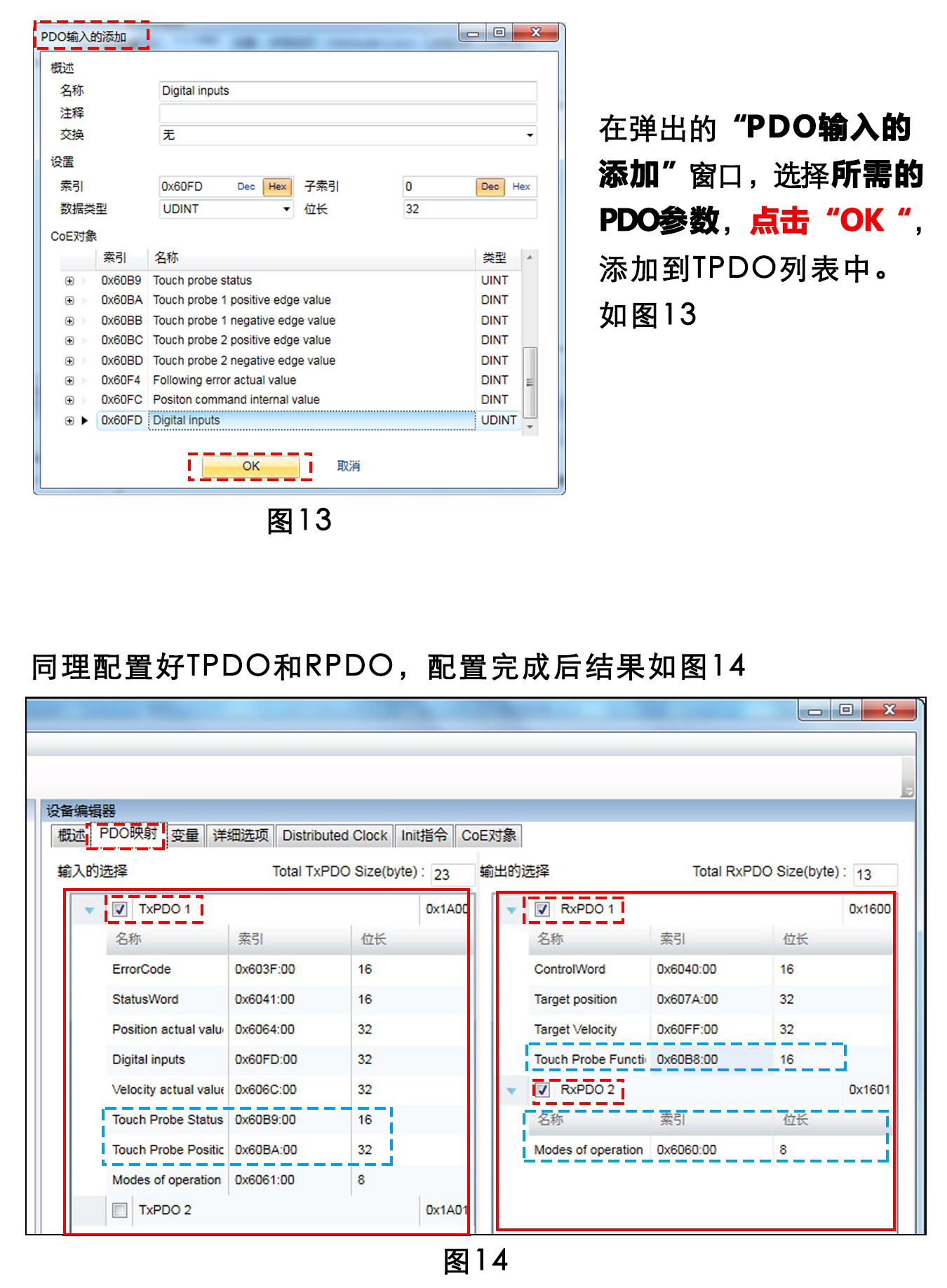

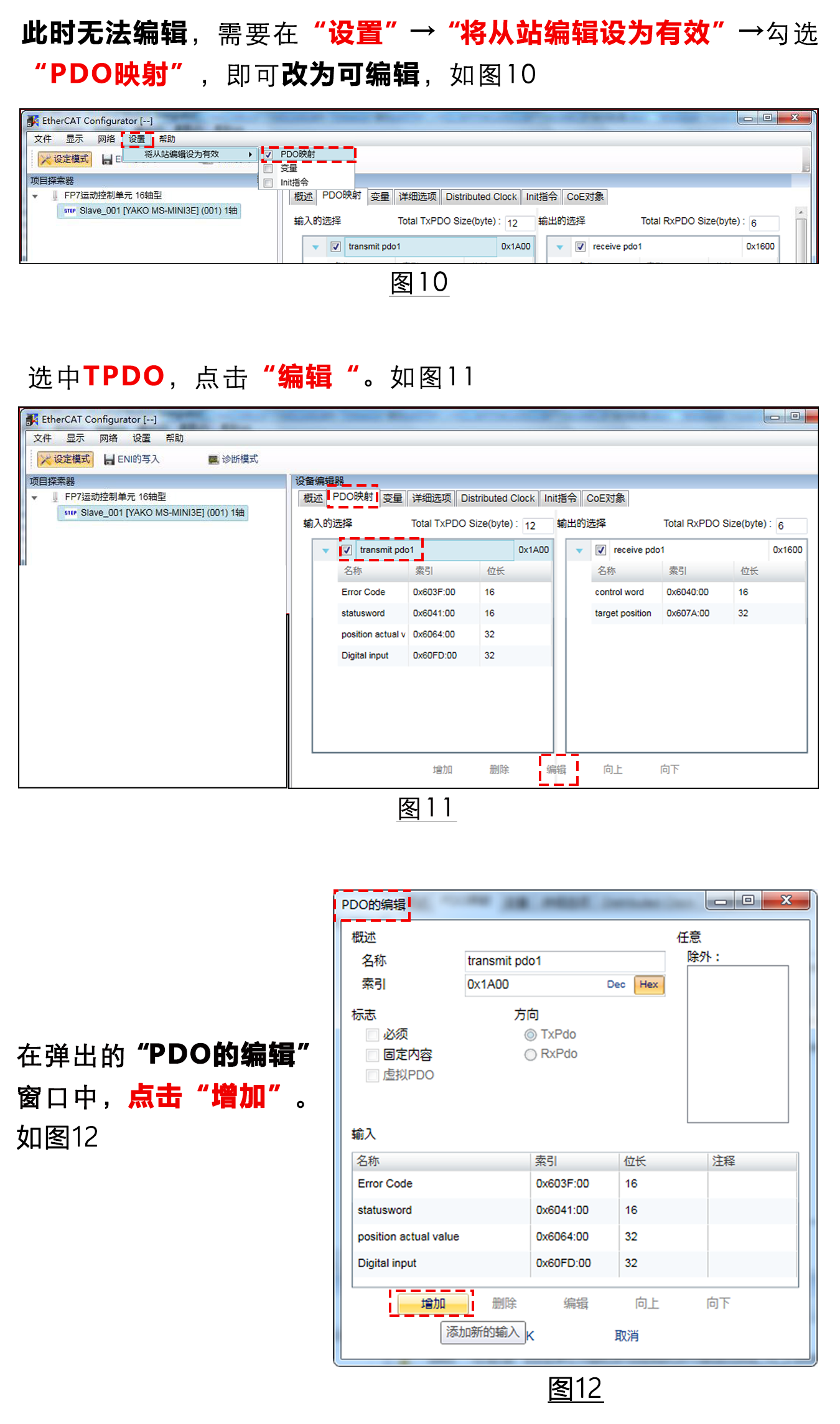

项目一:通信参数设置

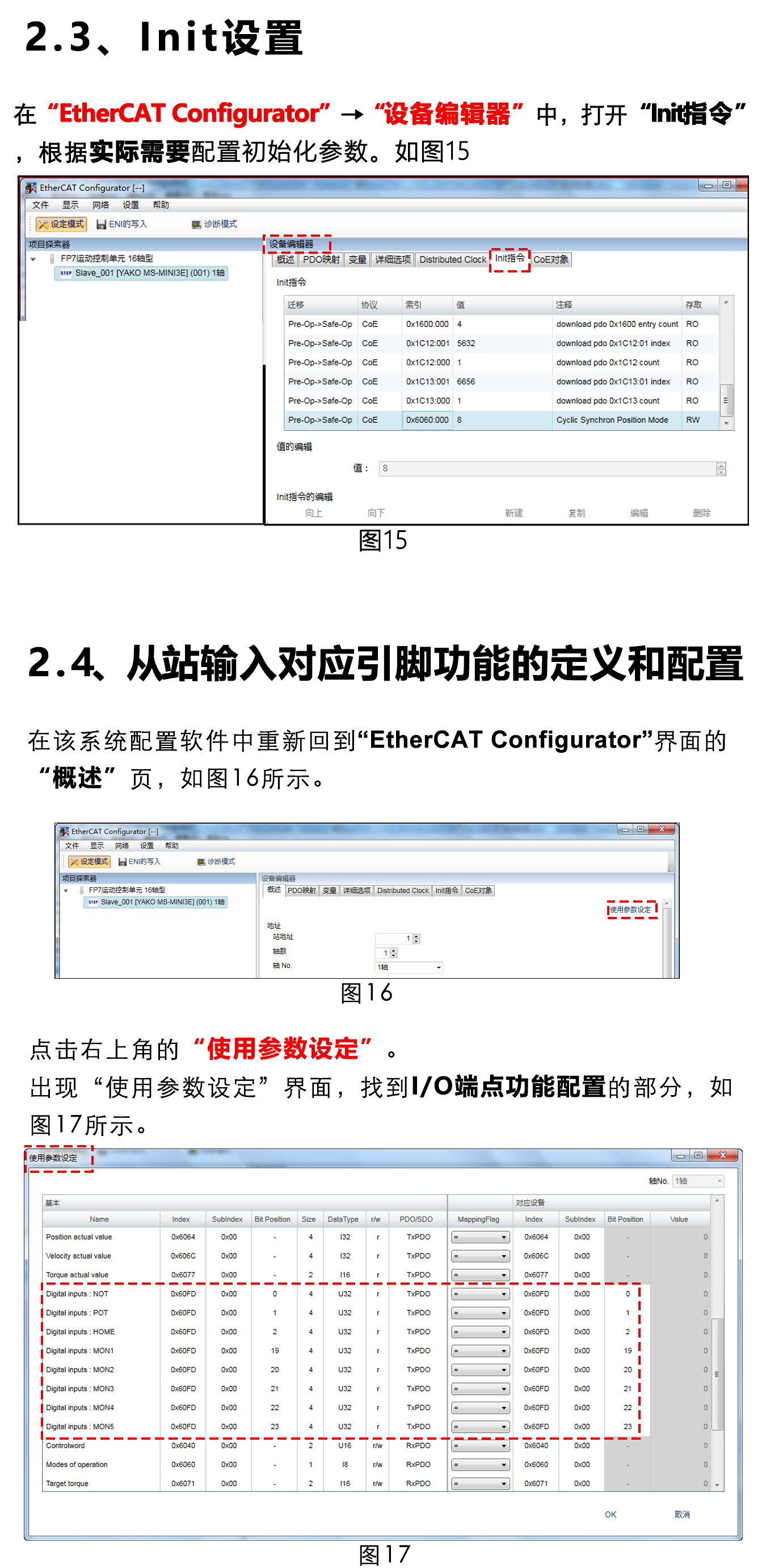

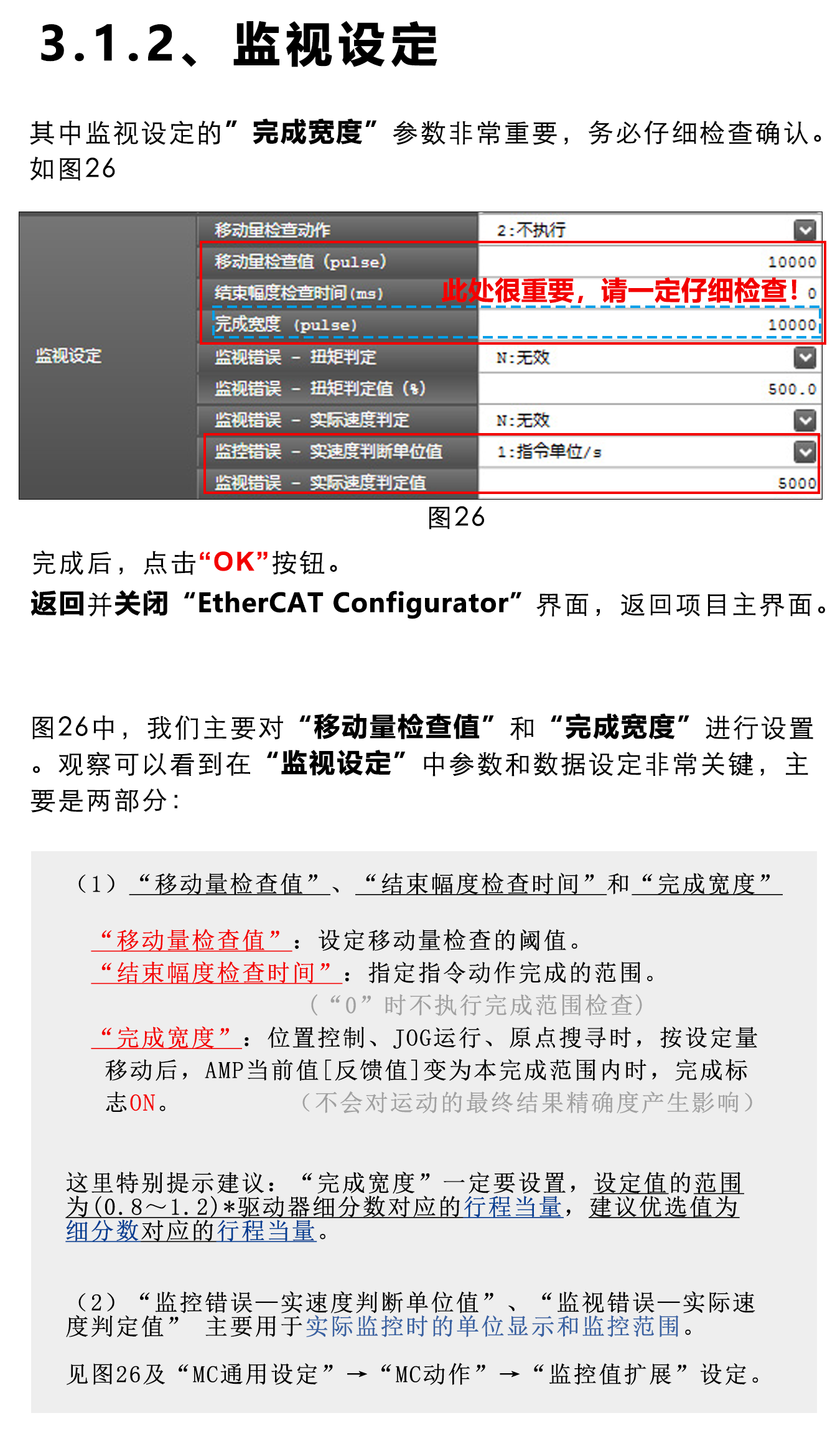

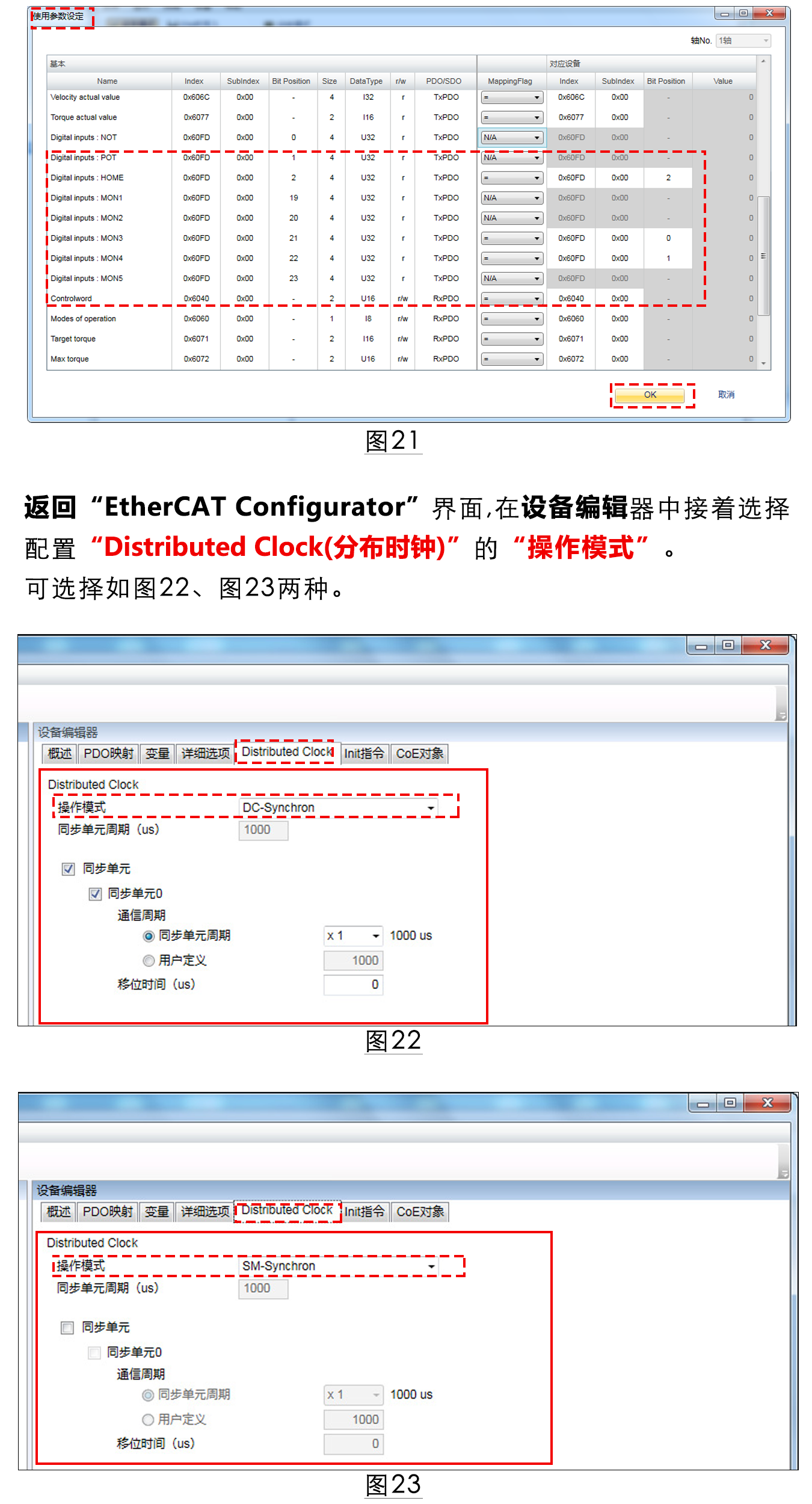

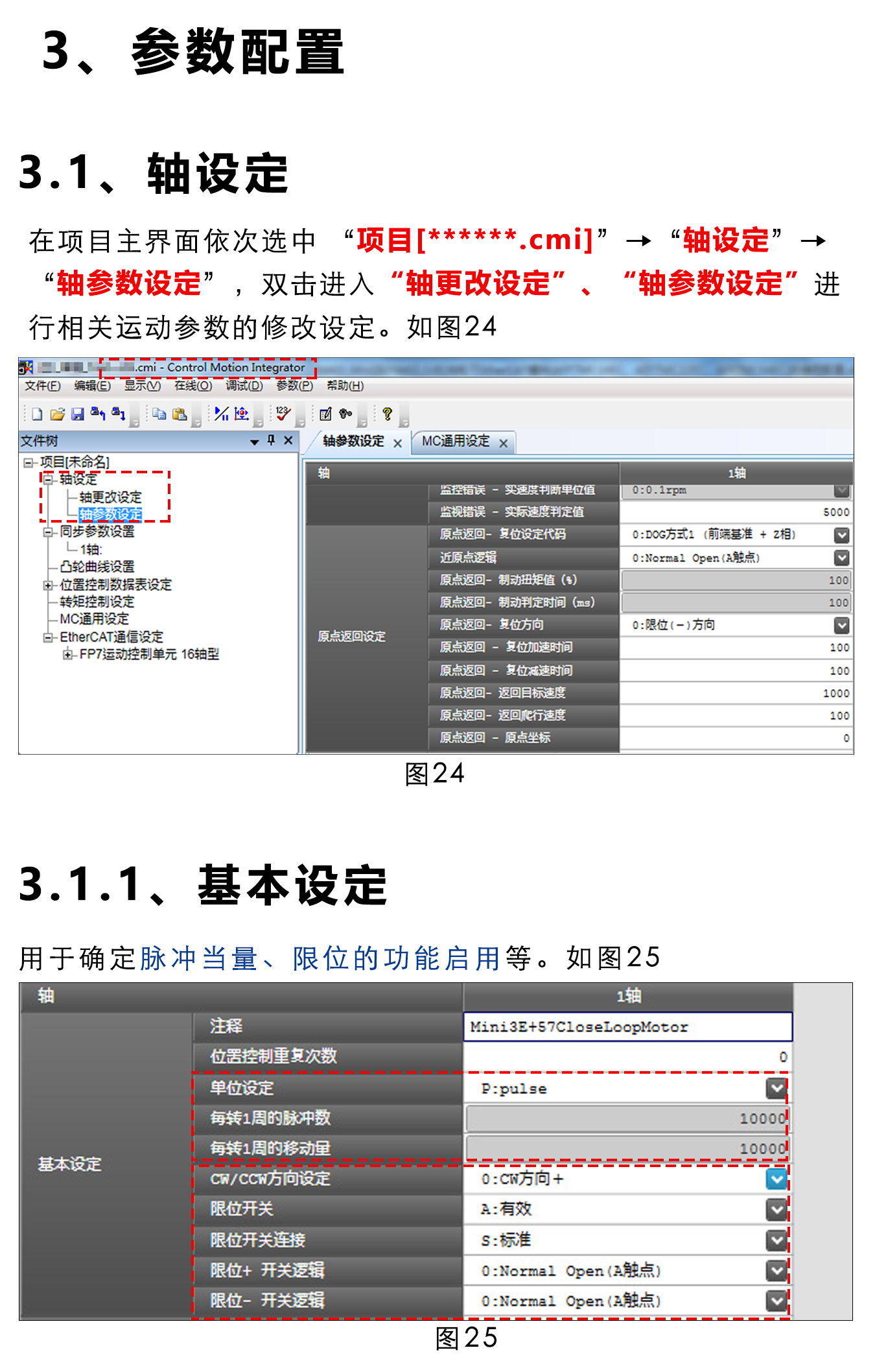

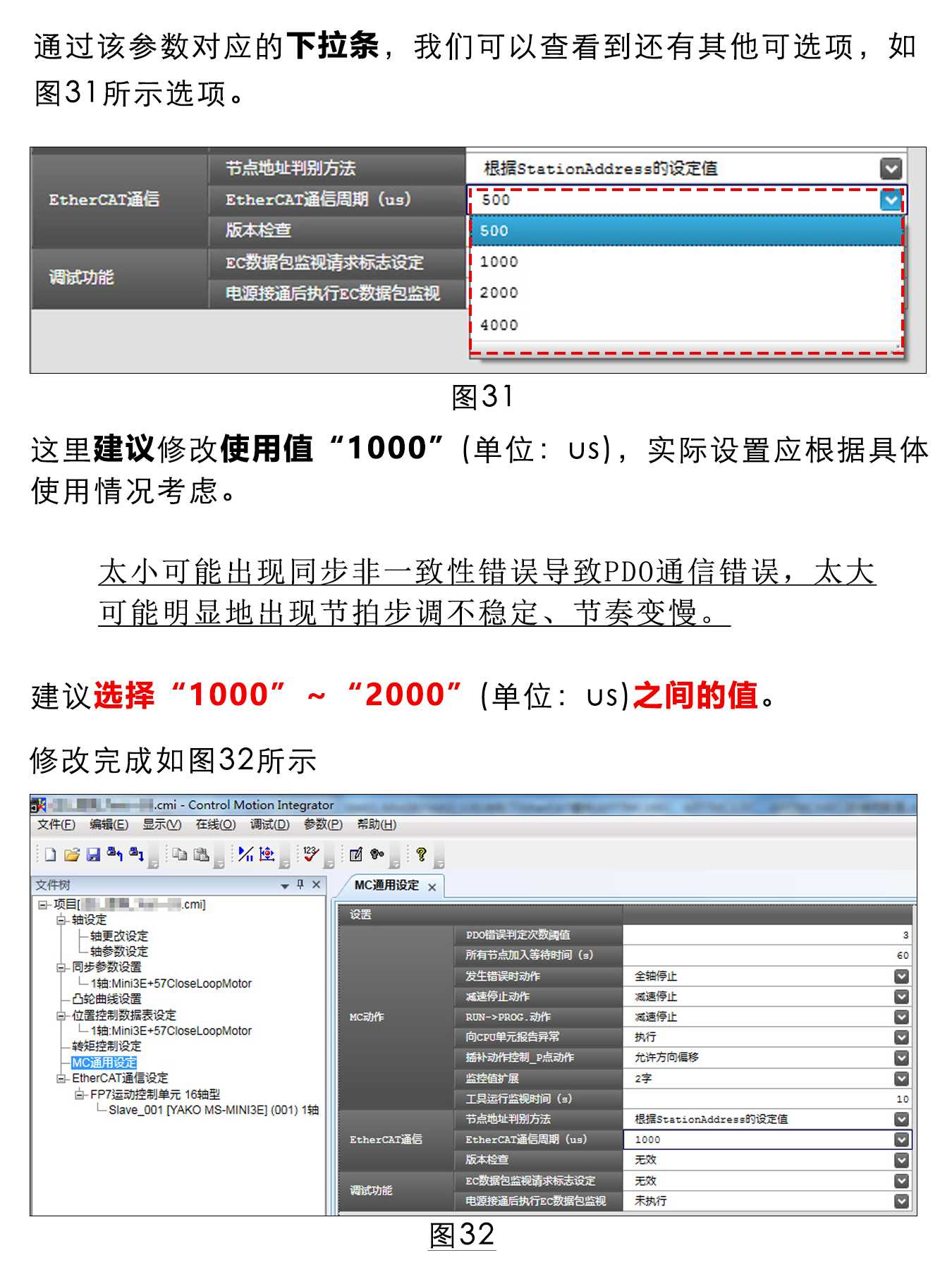

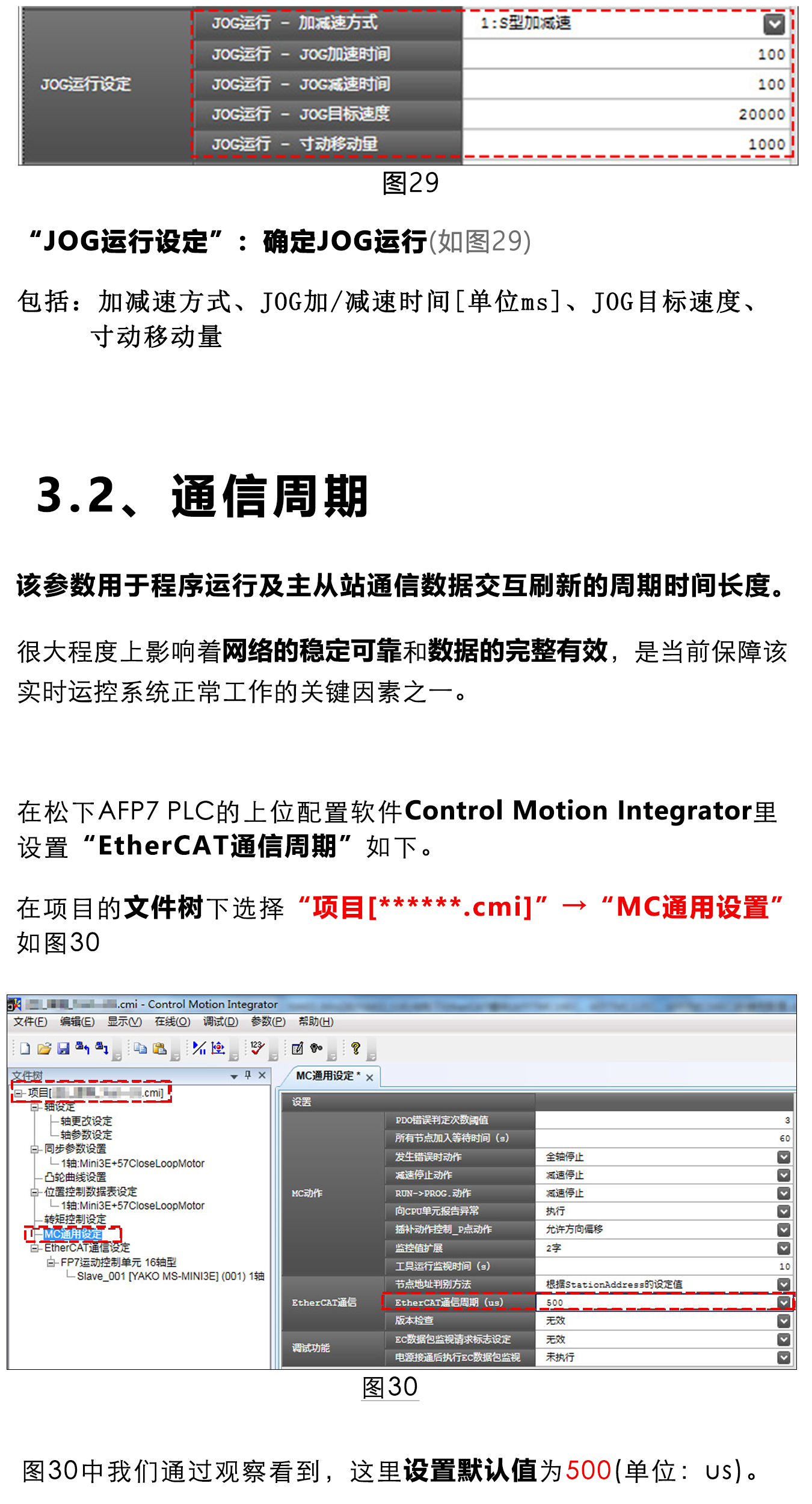

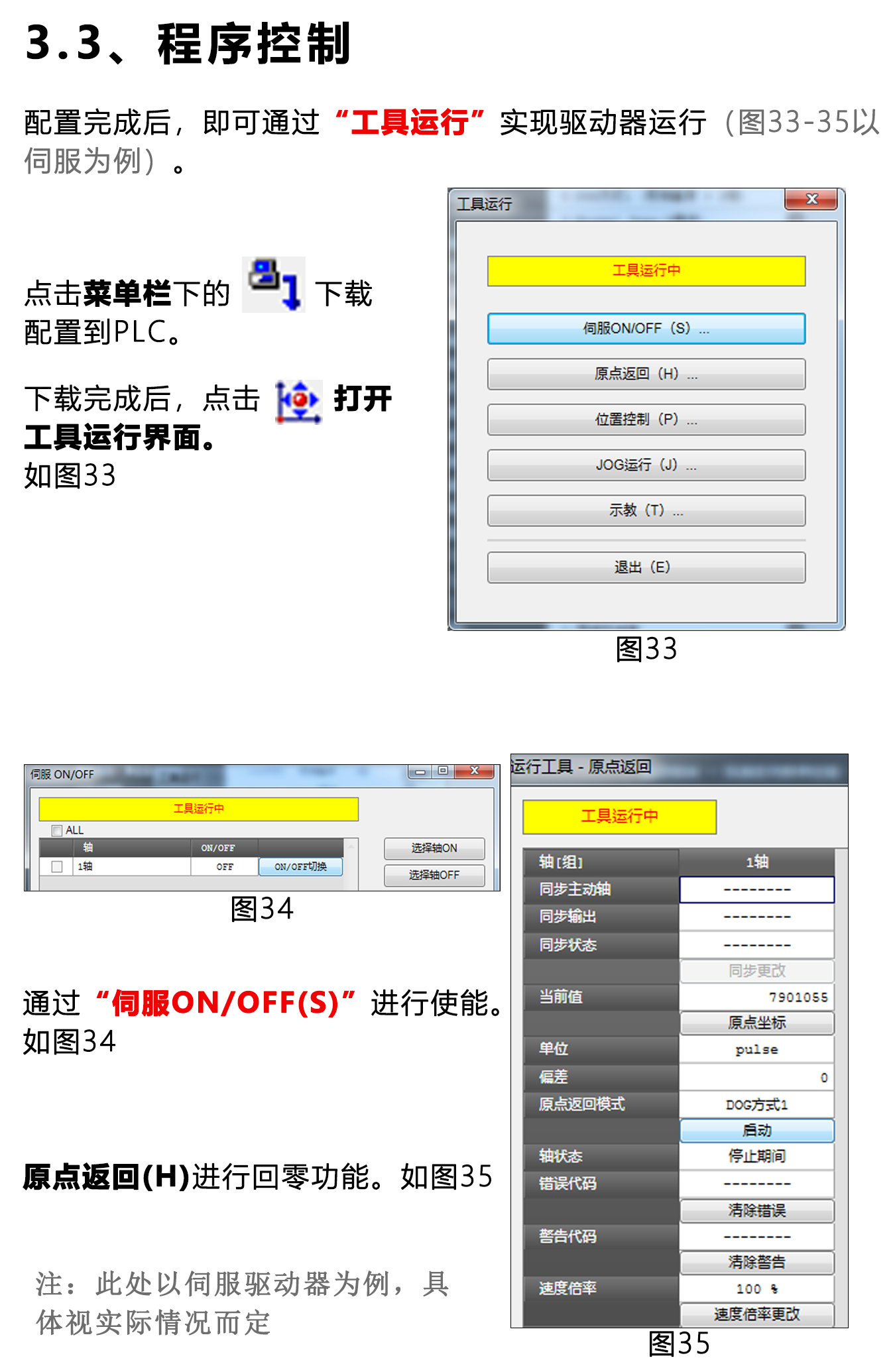

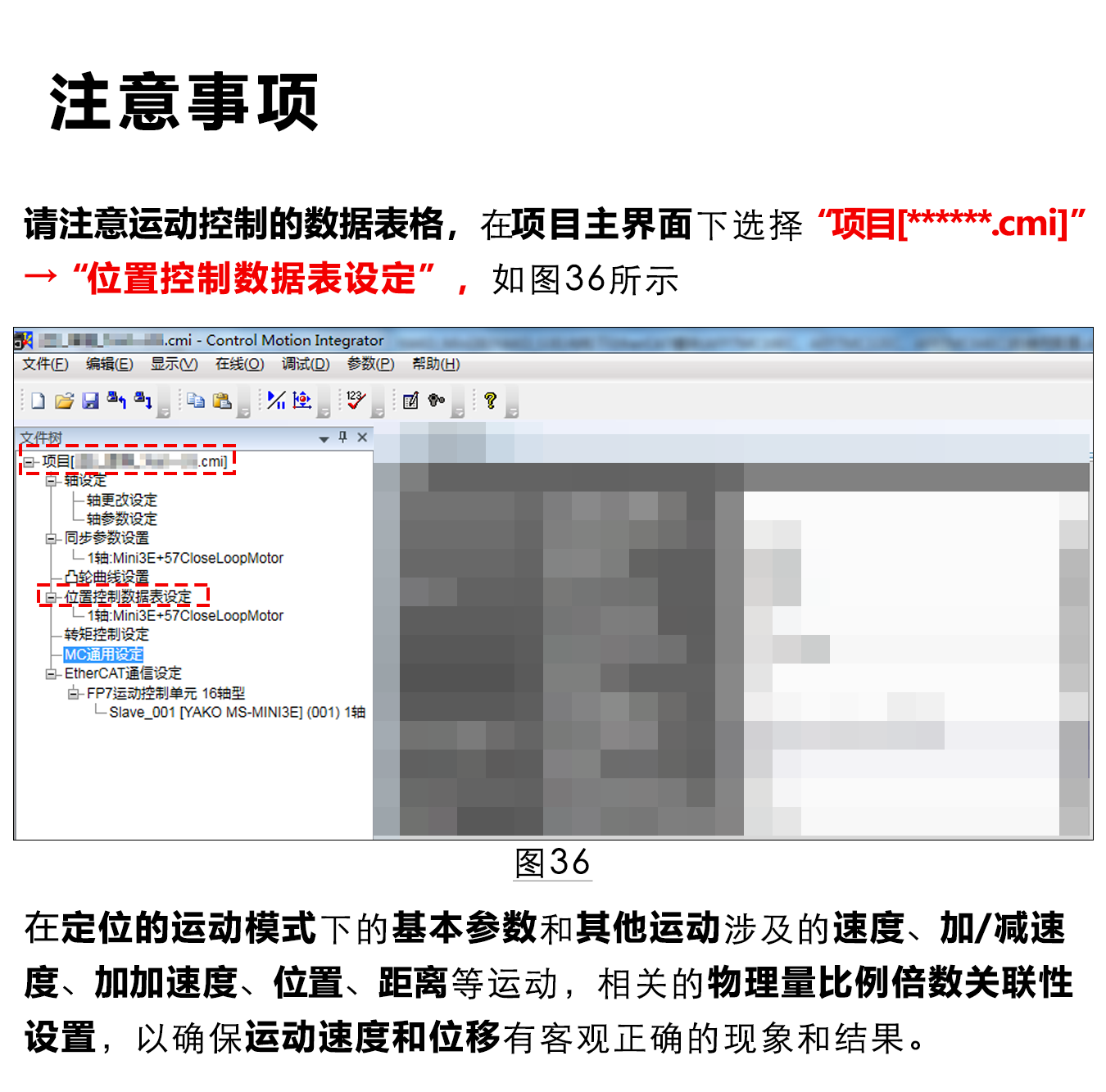

项目二:运动参数设置

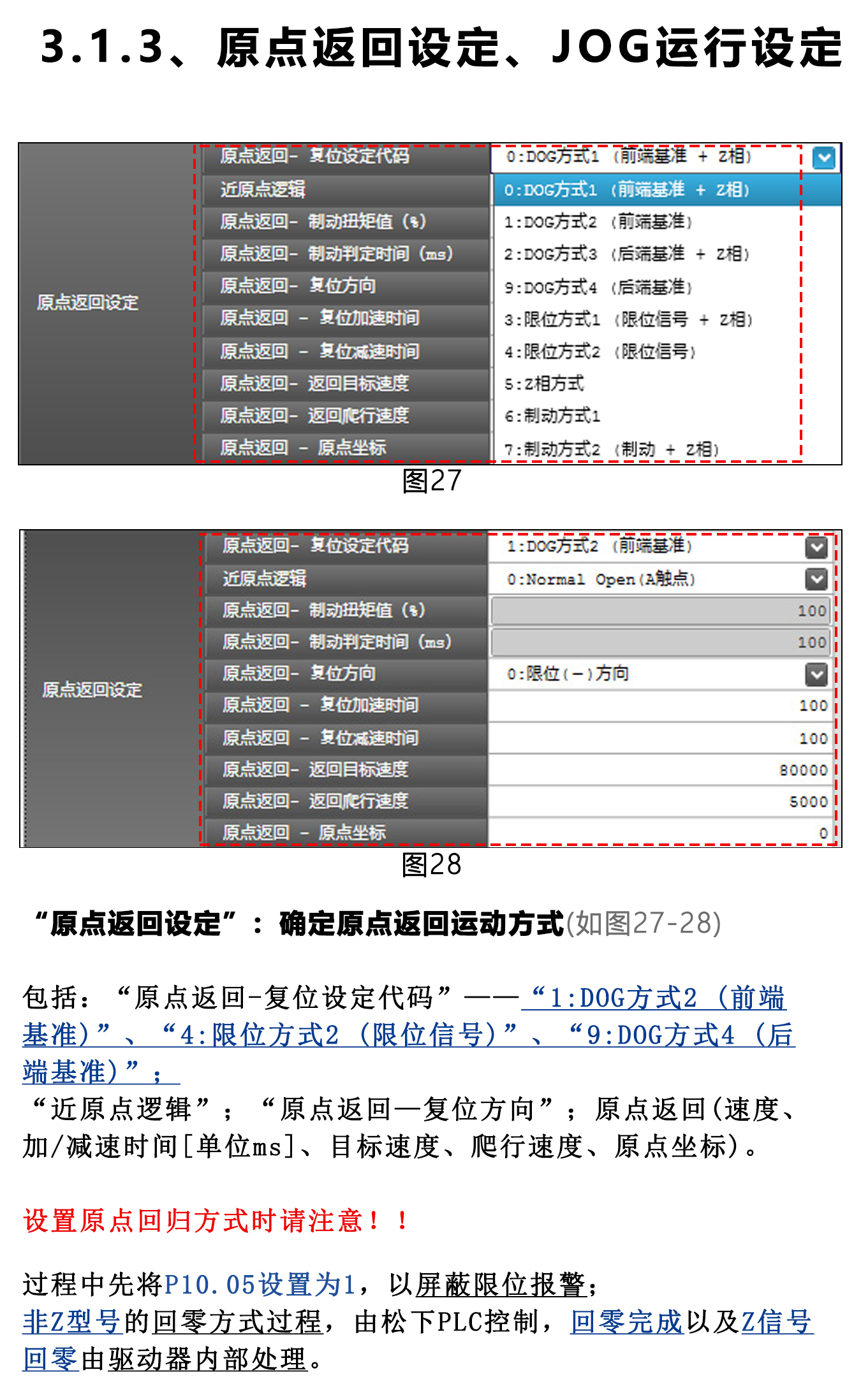

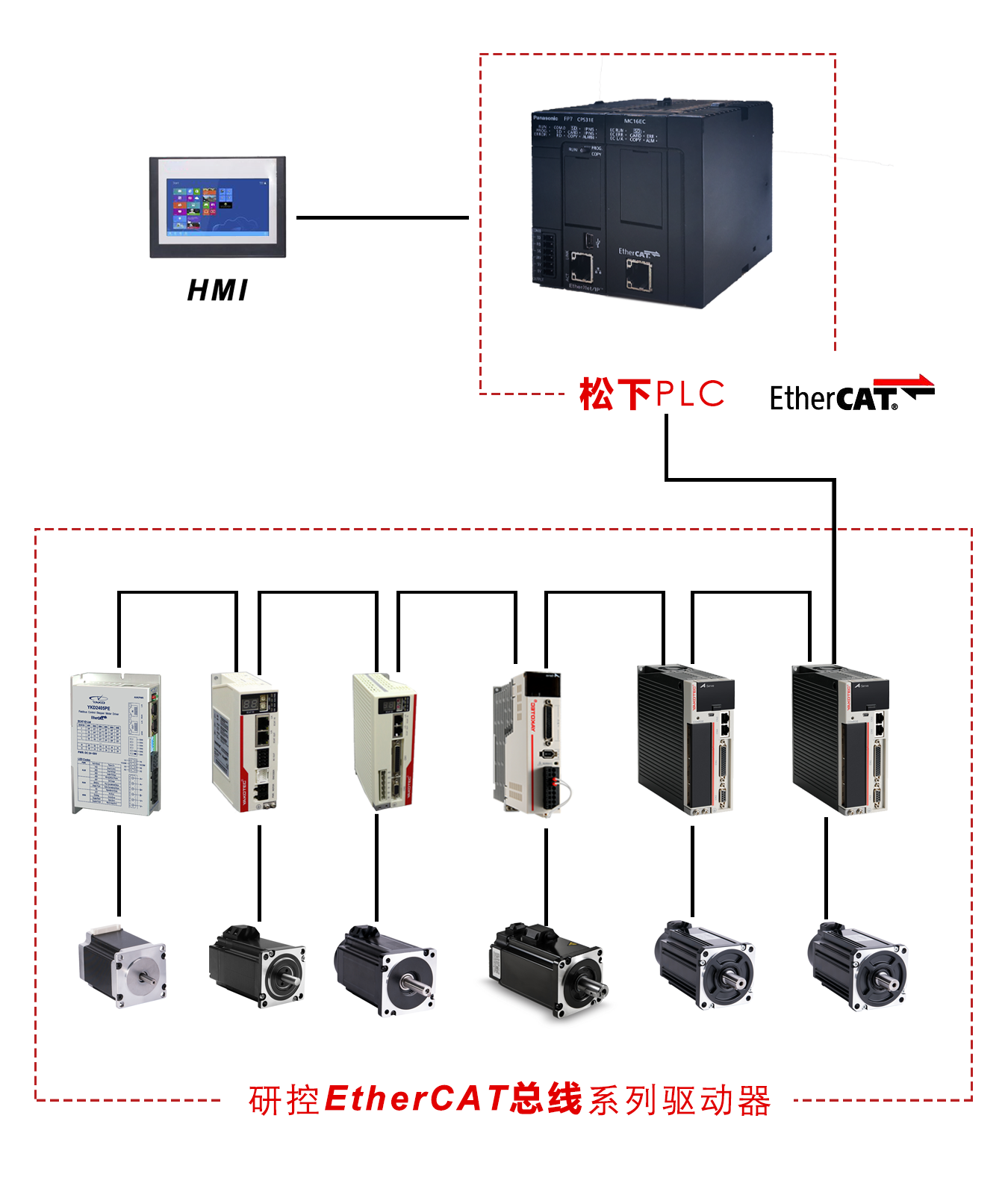

附:系统拓扑
