工厂设备实录三菱PLC如何用电脑读取程序

准备工具：

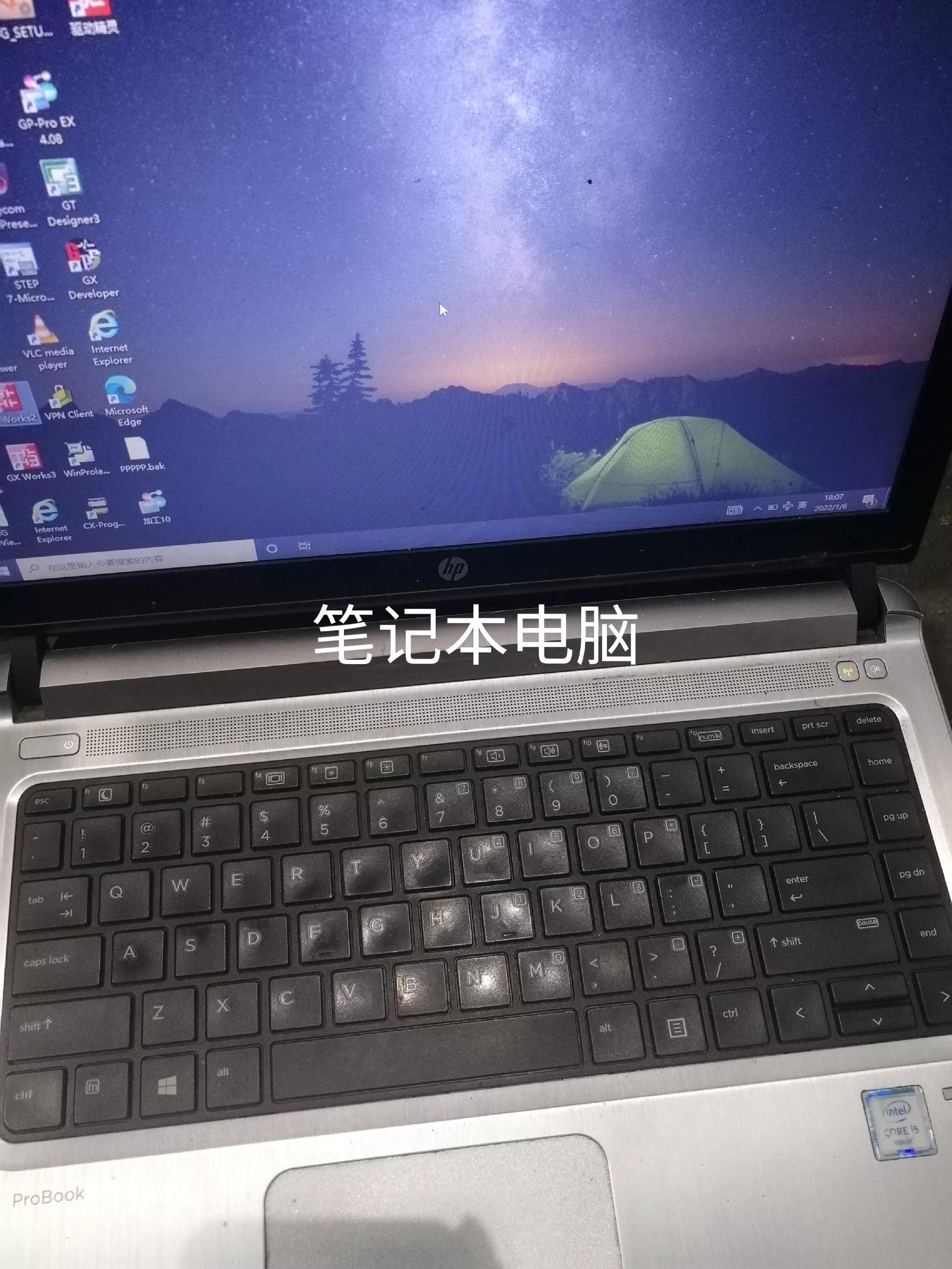

第一：电脑

1电脑

第二：三菱PLC编程软件（本次用的是GX Works2）其他三菱的编程软件都是差不多的

三菱编程软件

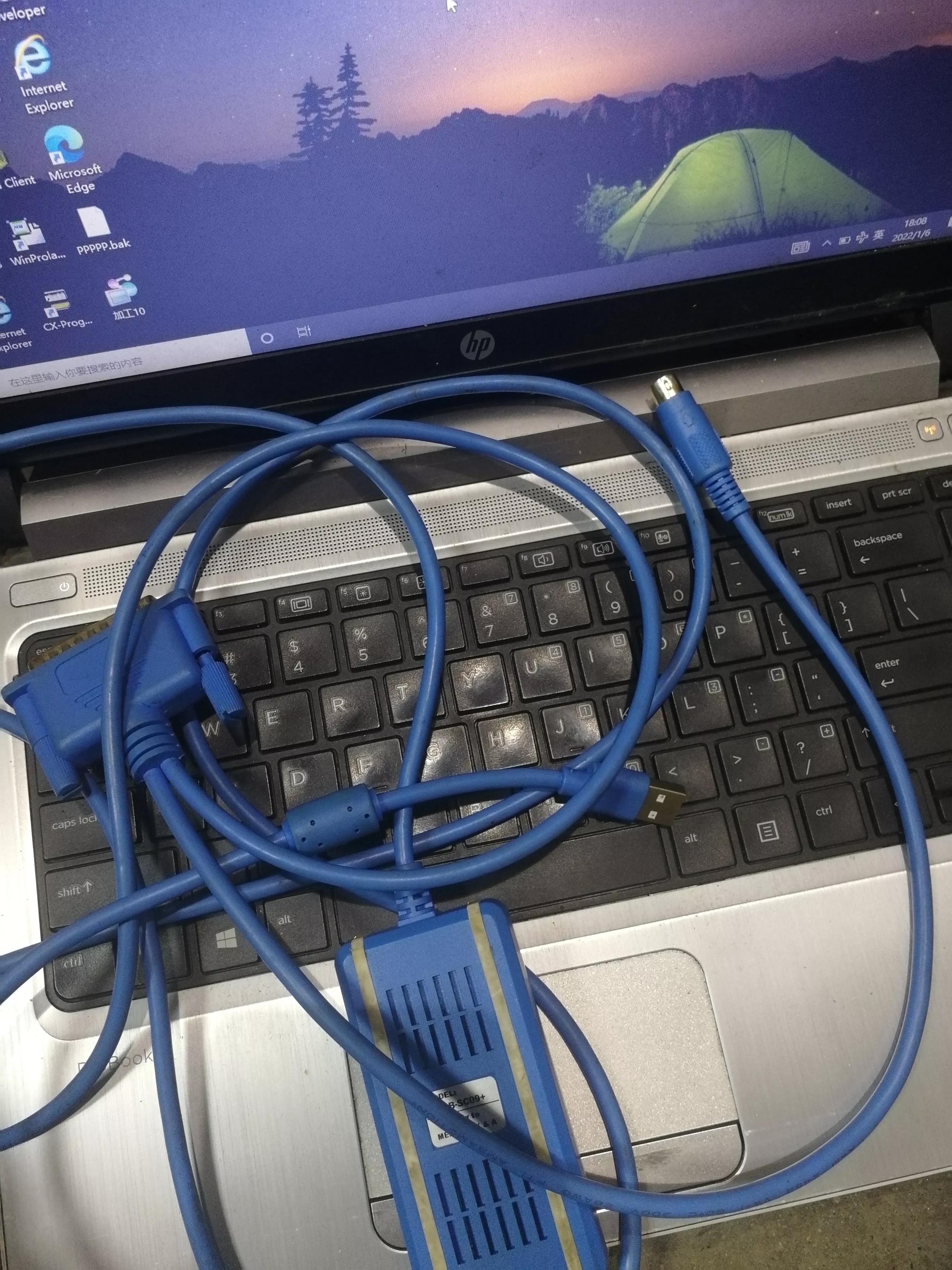

第三：USB转换线

转换线

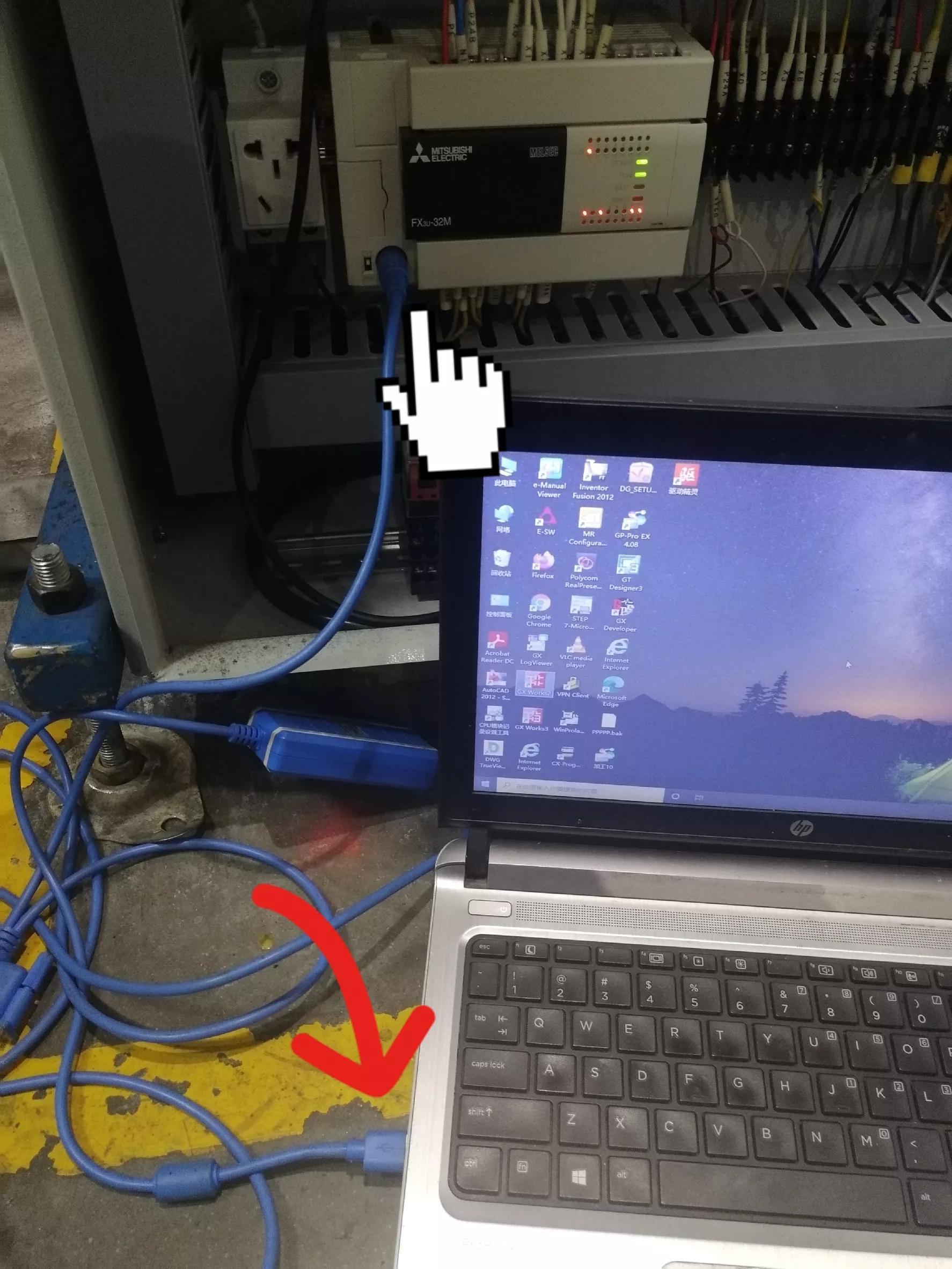

准备好之后，转换线USB头插入电脑USB口，另外一段航空针插去PLC如下图

转换插线指示图

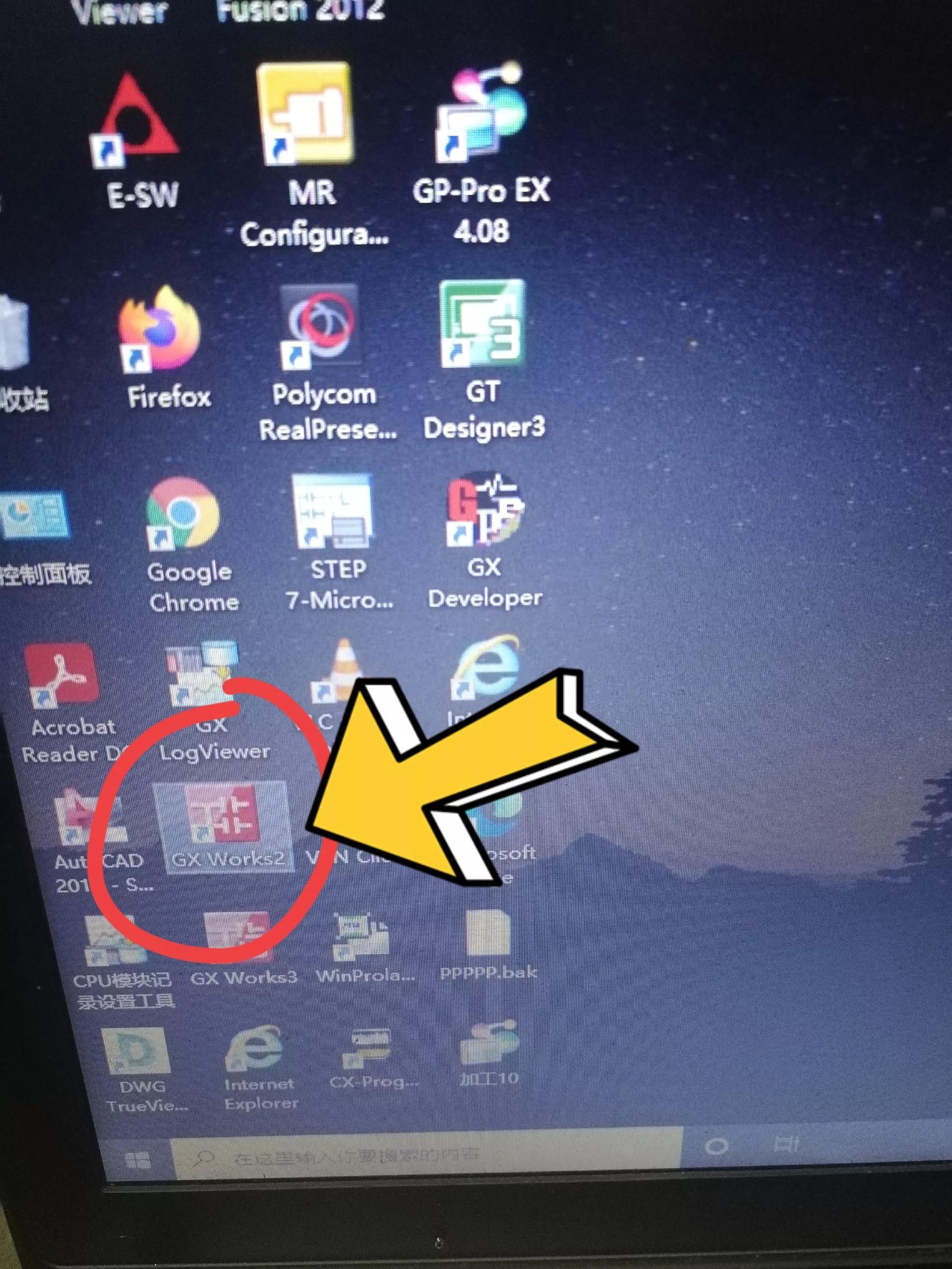

然后双击电脑GX Works2这个三菱编程软件如下图

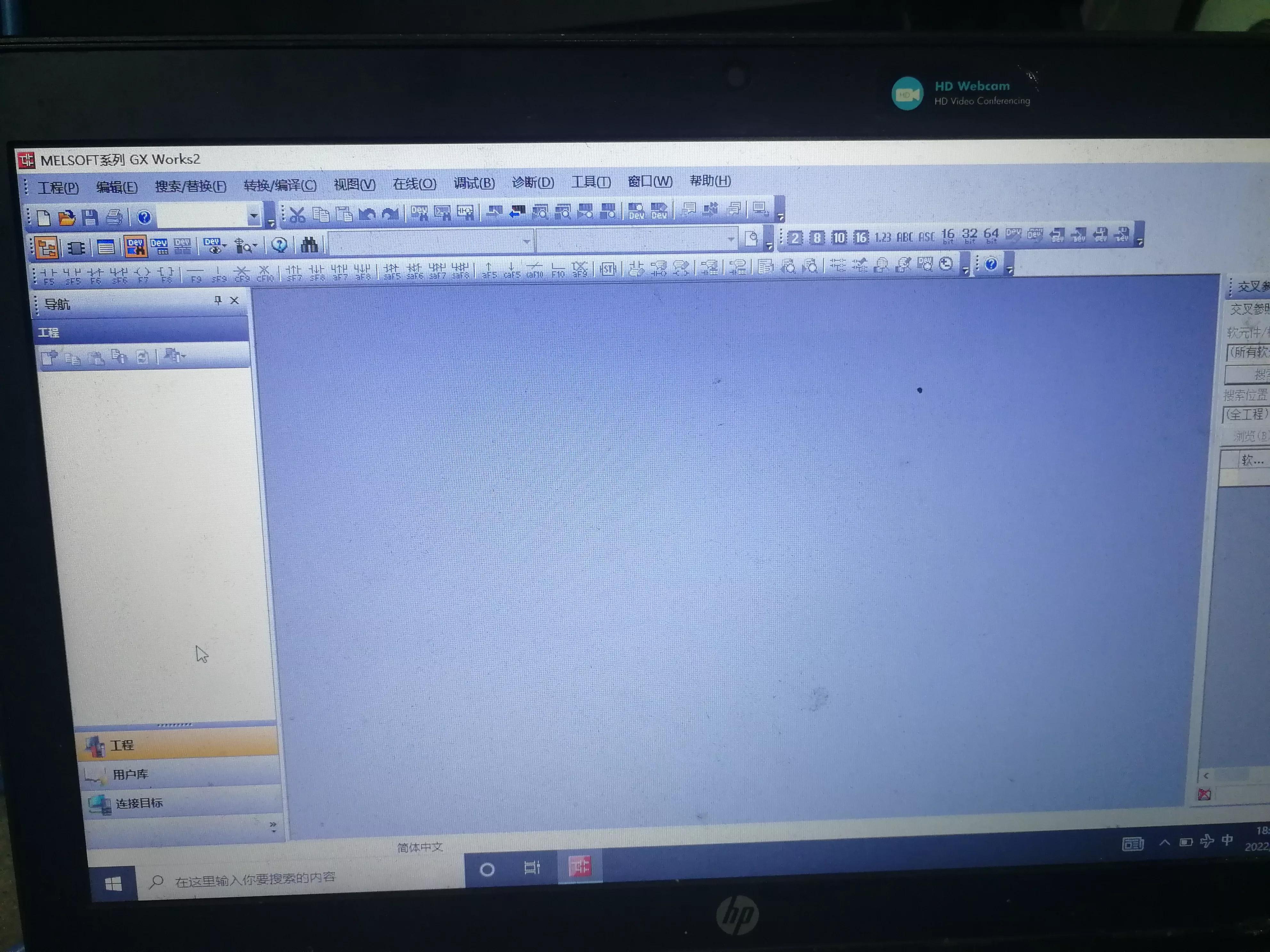

打开的三菱编程软件

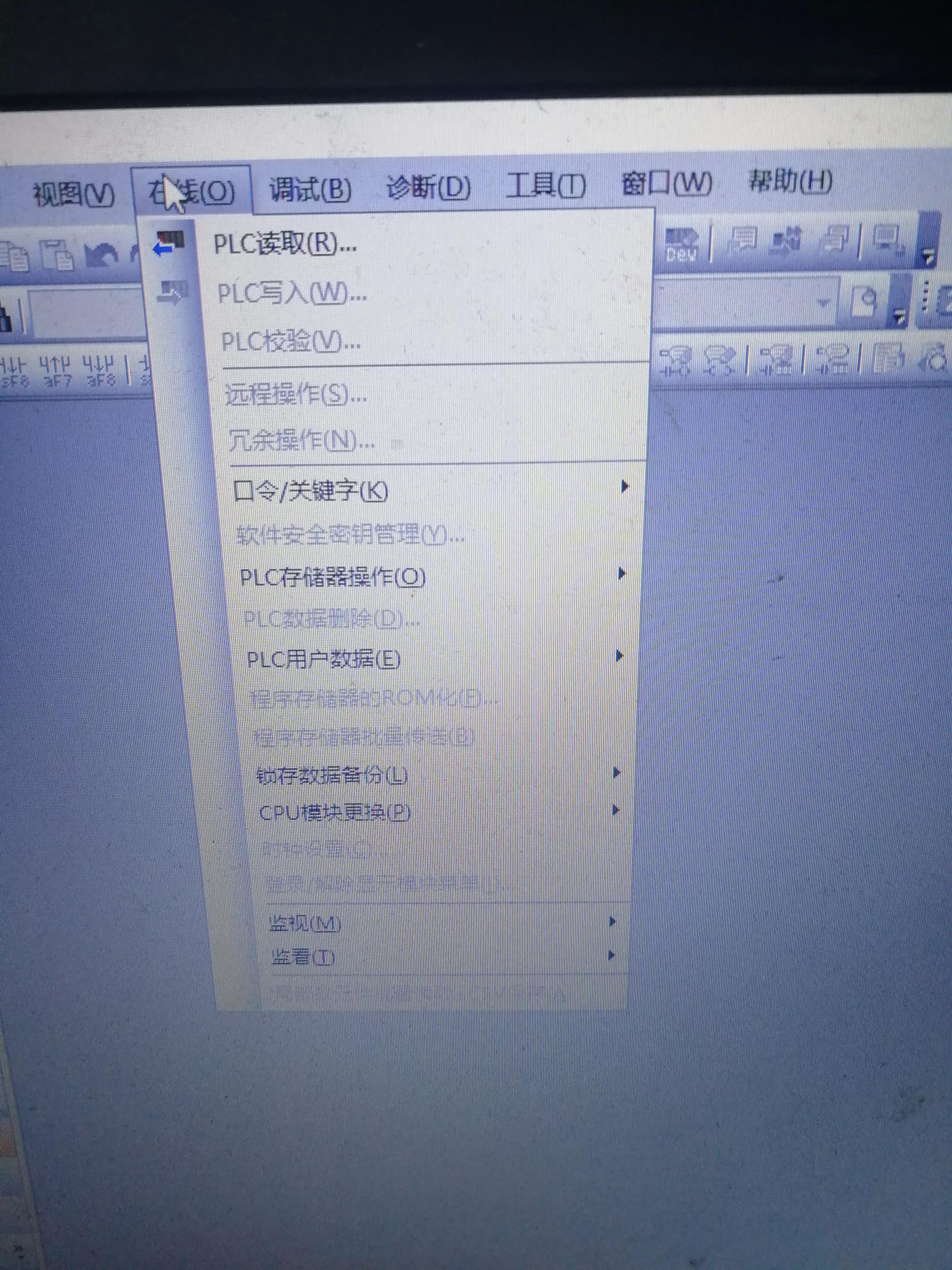

点击软件中的（在线）选择PLC读取如下图

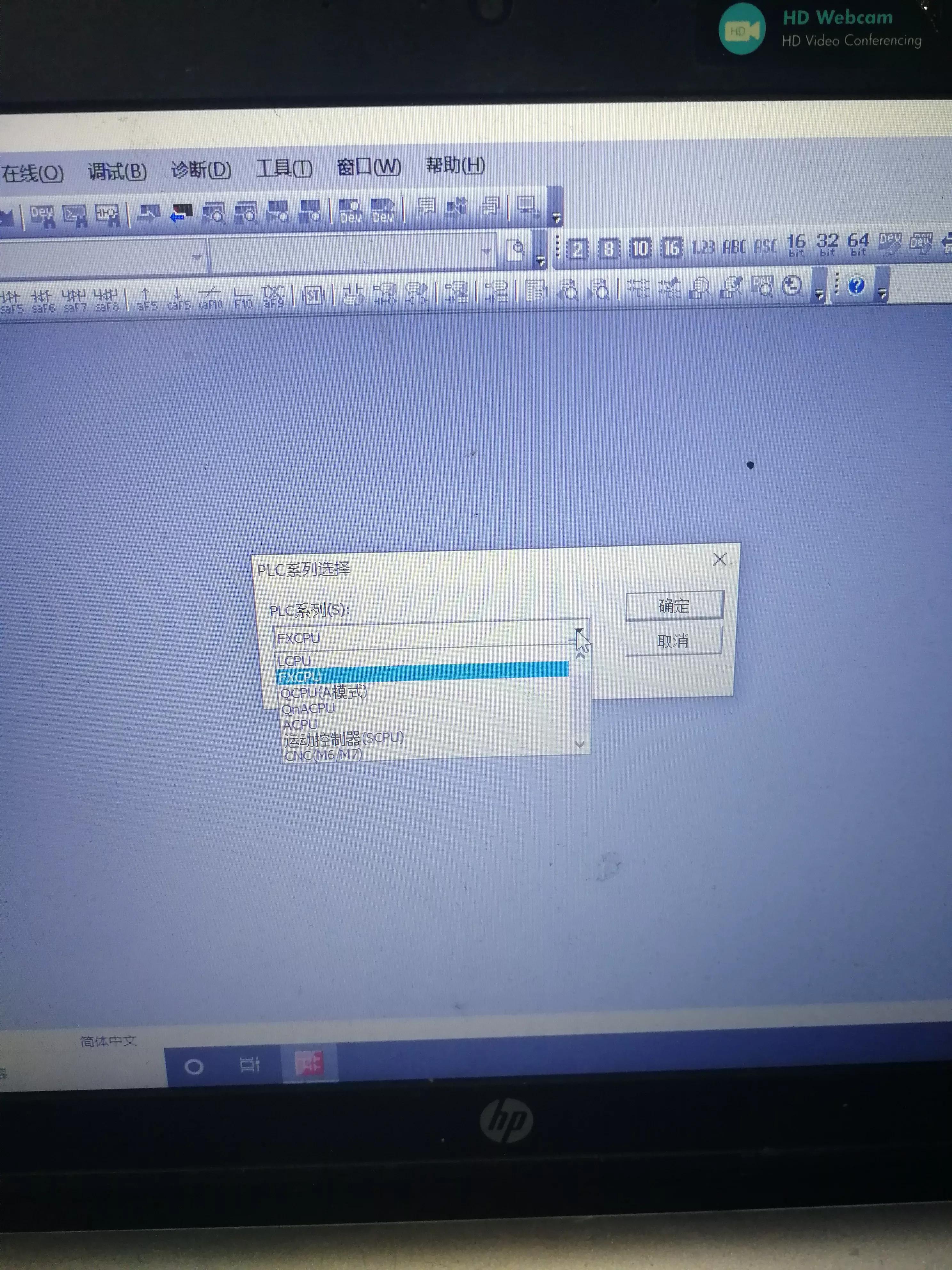

选着好对要读取的PLC系列（plc外壳上都会有的）

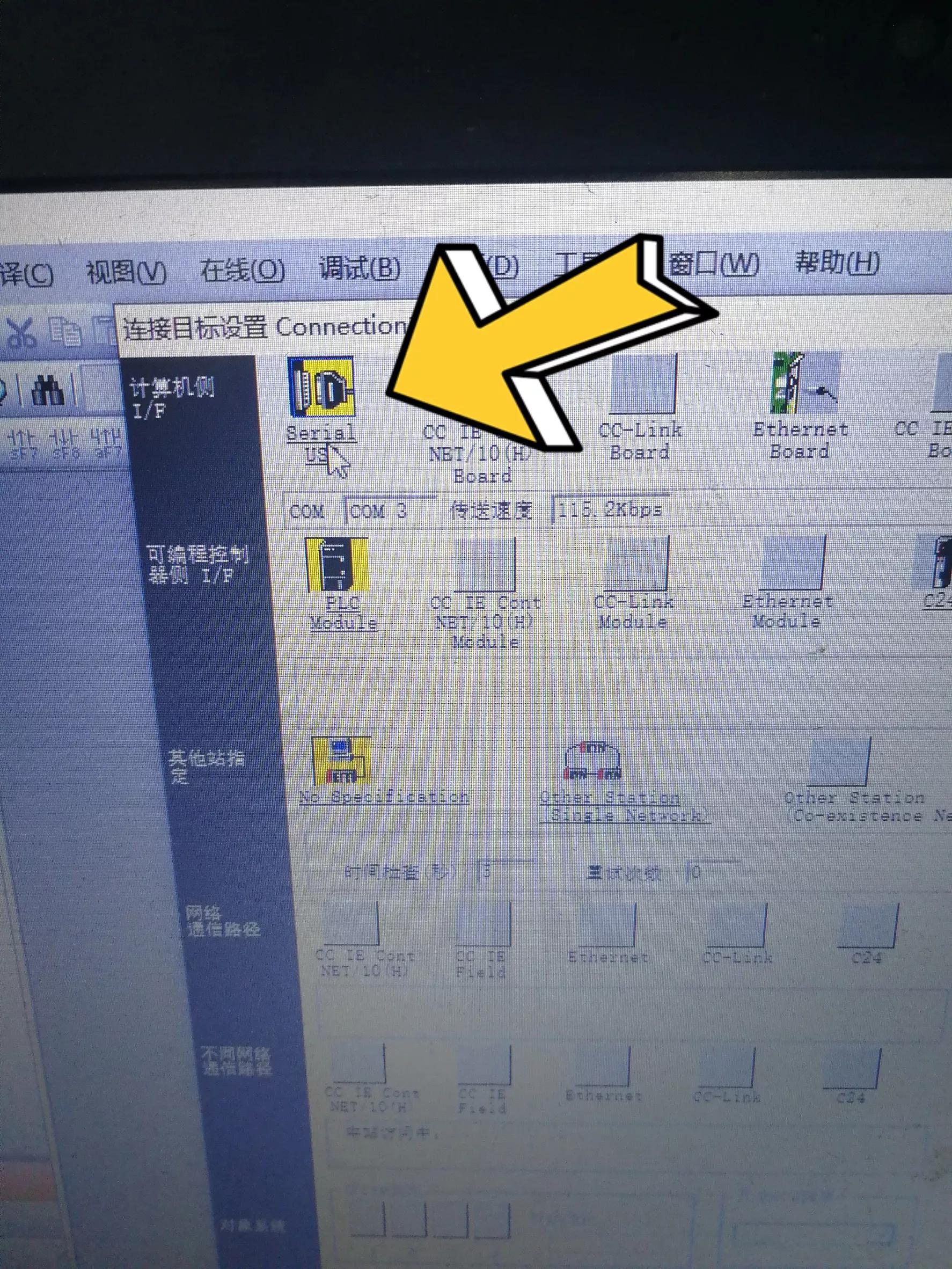

选择好以后点击如下图指示的图标选着COM口

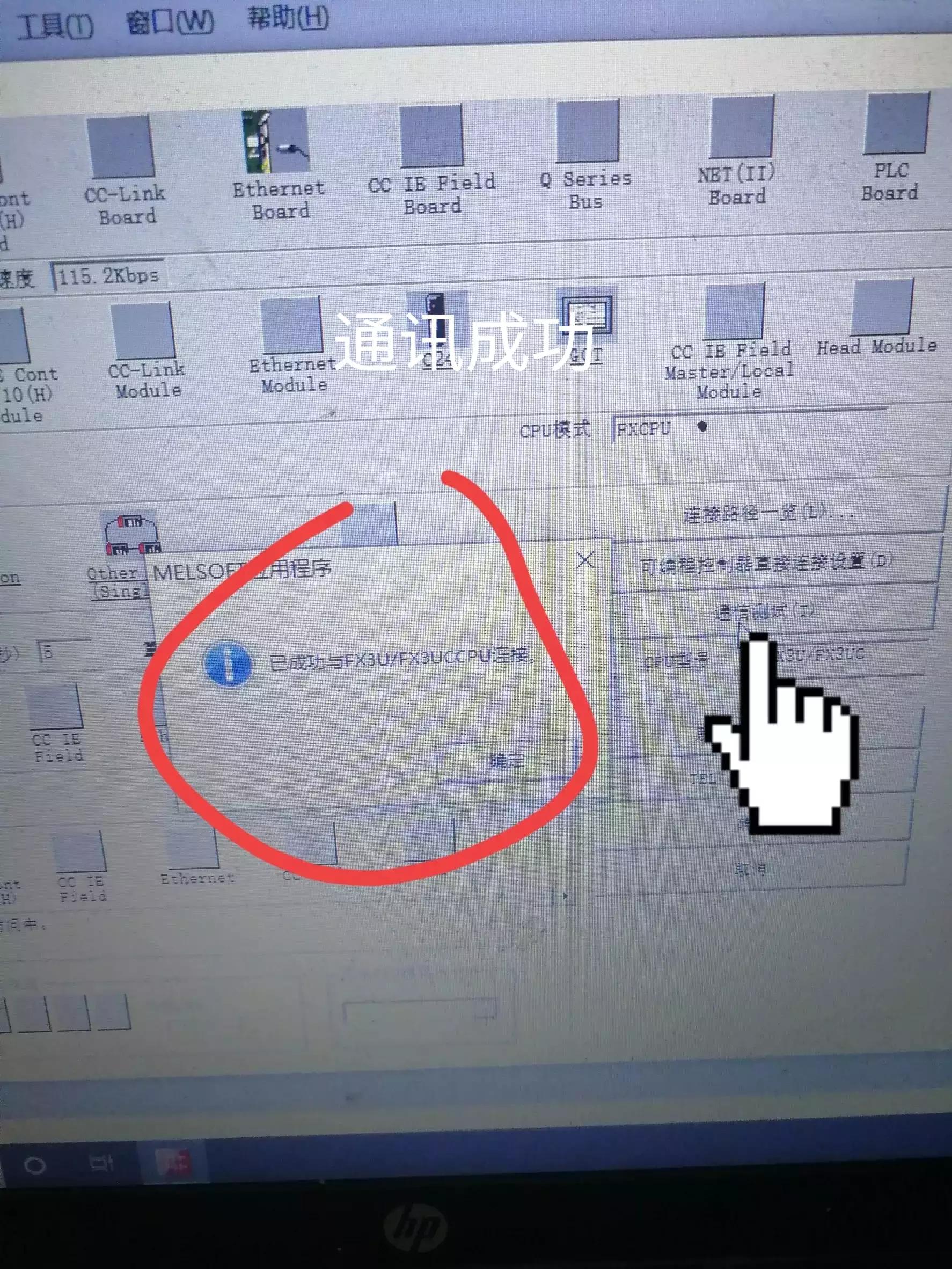

com口会有好几个，熟悉电脑的可以一下子知道用那个，不熟的话，从com1 com2…………这样选择好之后点击通讯测试，直到提示已通讯连接好即可，如下图

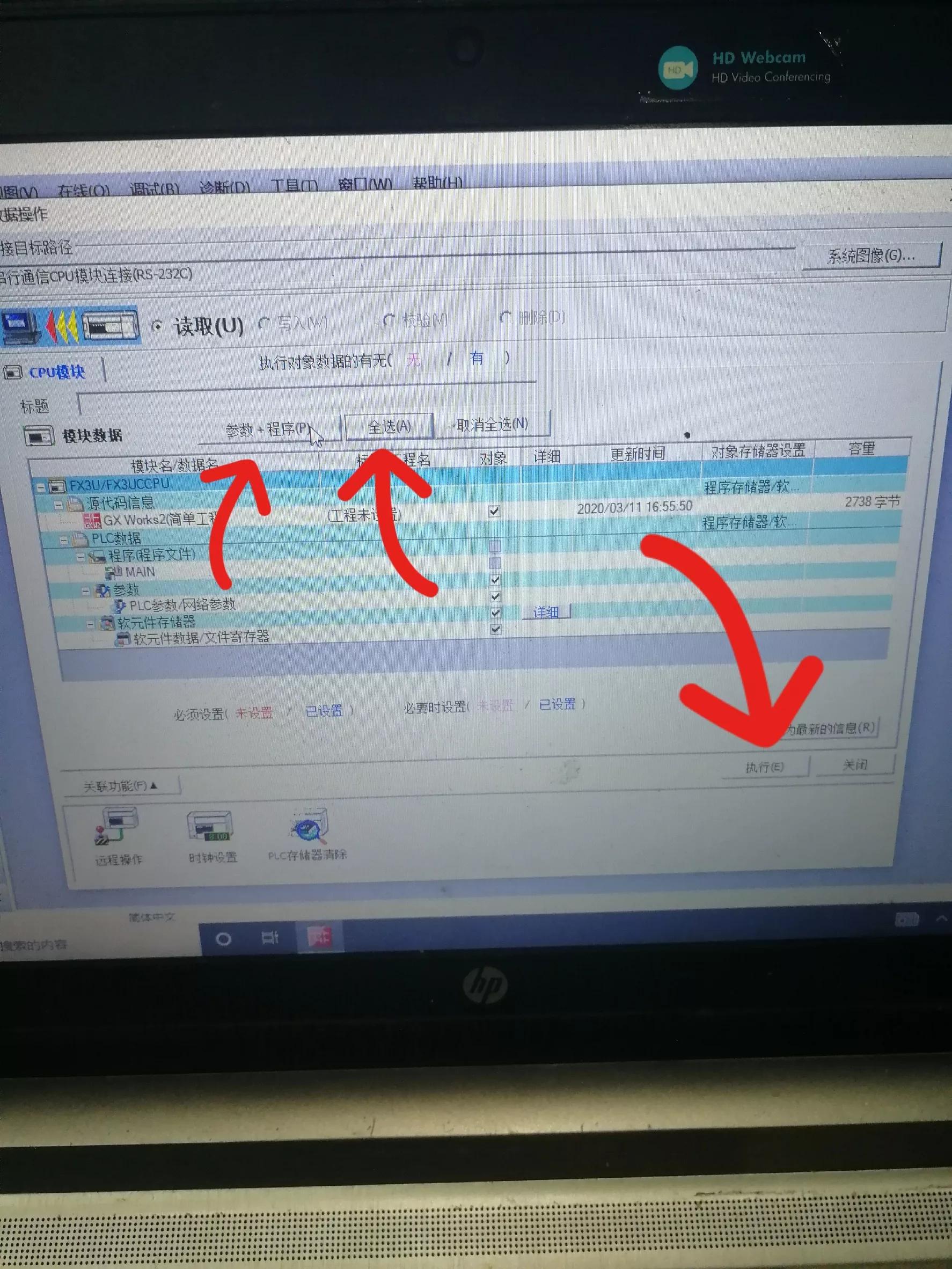

通常自己平时需要监控一下程序或者改一下程序，就选择参数加程序，备份的话就选择全部，其实选选择全部就是读取慢一点，也不会很慢的，选择哪个都差不多！我基本都是选择全部的！选择好之后点击执行如下图

选择好点击执行

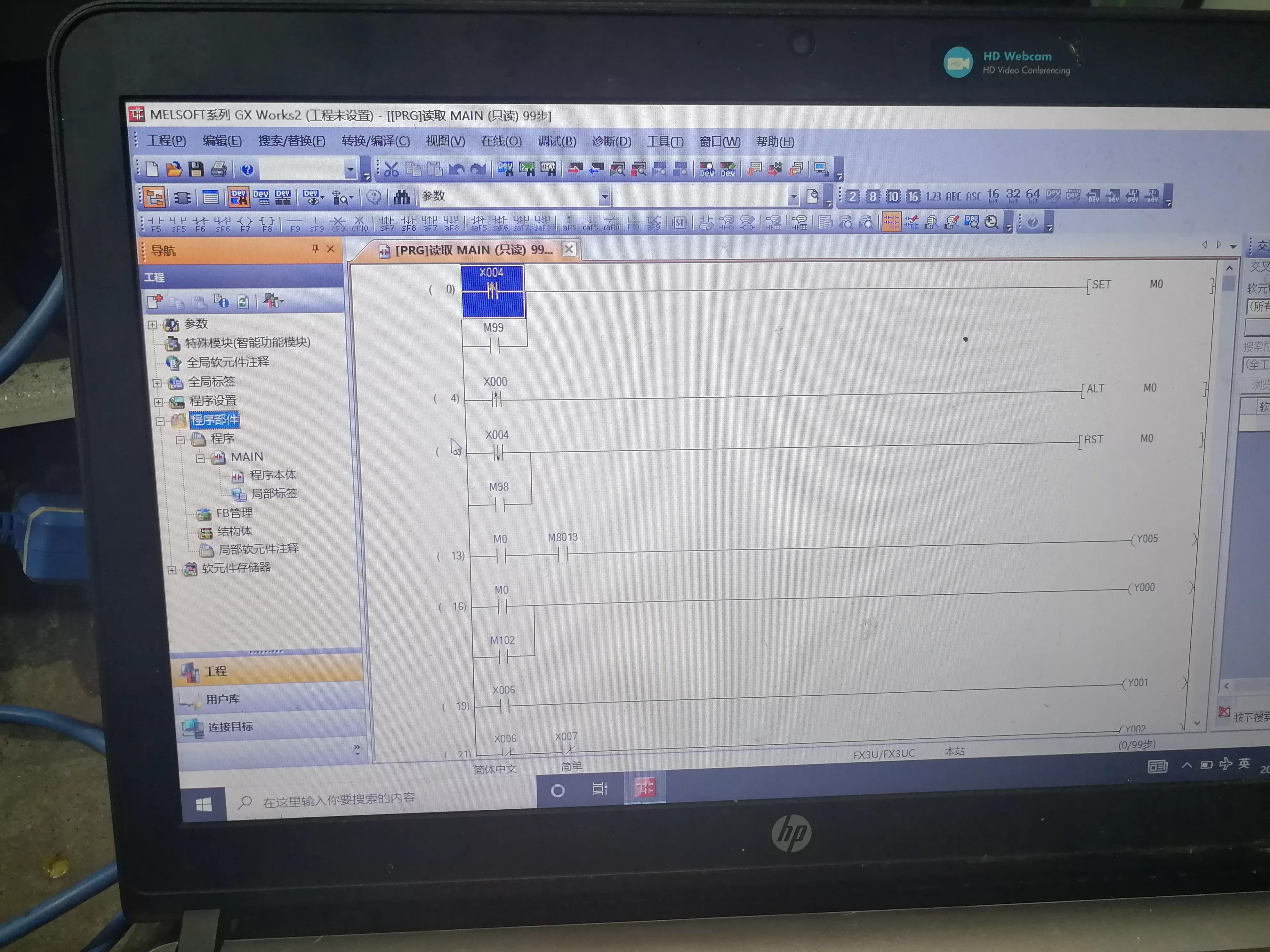

读取程序中，读取完之后就关闭弹出来的窗口即可！下图是读取出来的程序

PLC程序

三菱PLC读取程序就是这么简单，以前我也是不会的，多看多操作基本就好！

如何实现通过电脑PC从PLC中读取数据

plc远程控制，其实是通过通信方式来完成，通信方式有很多种，比如常见的RS232、RS485、以太网等等。都有共同点，都是上位机发出指令，下位机执行指令。比如，电机的启停，就可以通过通信方式完成。现在的PLC都支持通信，只是接受到启或停信号，就对继电器开或断，从而实现了电机的启和停。

如何实现PC从PLC中读取数据 问：我想实现PC从PLC中读取试验得到的数据，请问高手们如何才能实现呀？答：只要根据通信协议用VB（VC、组态软件）等软件编写计算机段的监控程序，实时将PLC的数据读入电脑并存在数据库中就可以。PLC的程序不用考虑通信，只要编写电脑的程序就可。问：通过modbus接入读取plc数据，怎么把数据显示在手机端？ 答：在现场增加一个modbus转mqtt的网关，以mqtt方式建立设备连接，PLC协议转换网关。 用户可以通过这个嵌入式网关硬件将各种品牌的PLC直接连接到MQTT服务器。 我们将此嵌入式硬件称为MQTT网关。 用户不再需要单独的做PLC协议的转换解析，大大降低了成本和应用难度。

mqtt网关采用Linux操作系统，采用嵌入式硬件设计，实现PLC数据的采集，首先，采用嵌入式硬件设计，支持以太网接口、RS485接口、RS232接口、4G模块；其次，在Linux系统中，根据西门子PLC、三菱PLC、欧姆龙PLC等品牌的PLC协议进行解析，确保系统可以正常与各种PLC进行通信；可以把数据传输到云平台，实现数据在手机端APP显示。

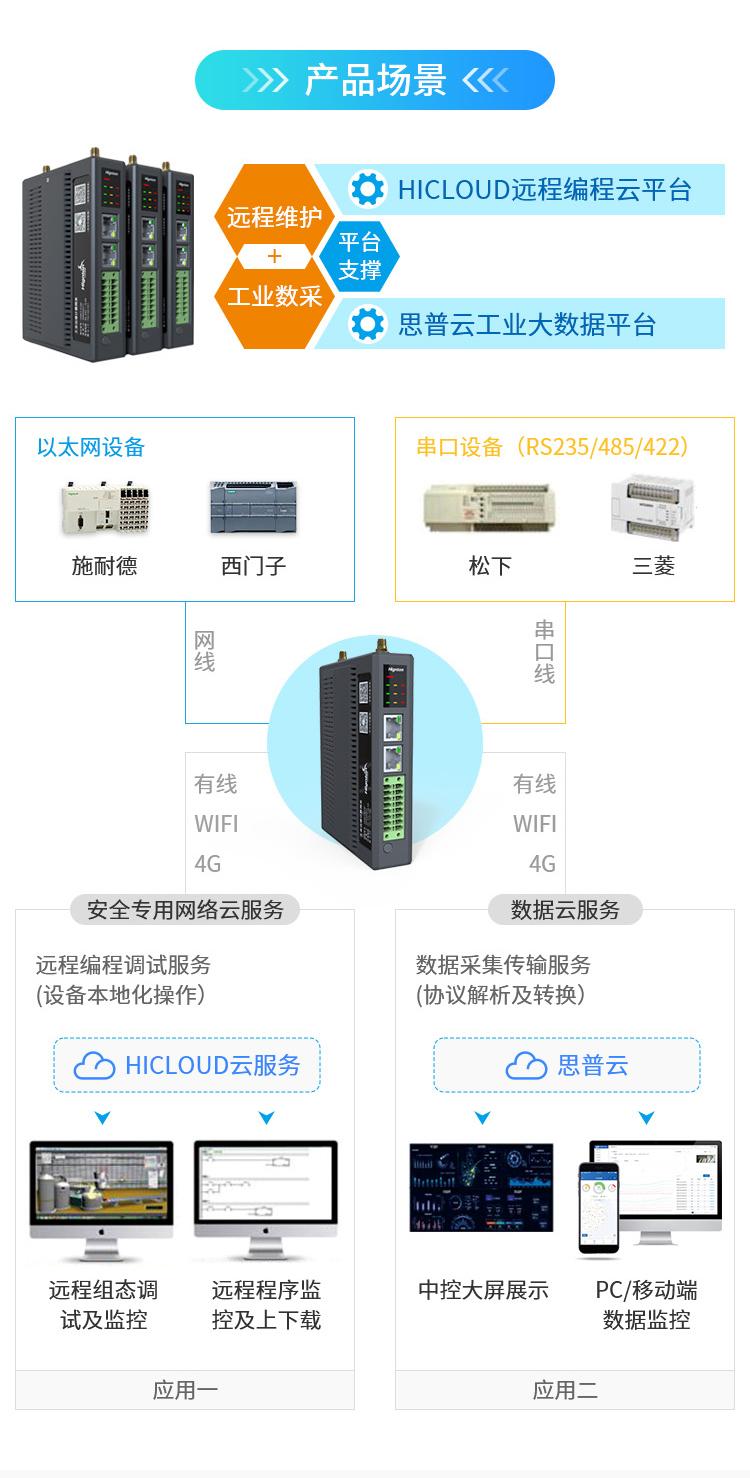

HINET工业智能网关是一个集成多种互联网通讯技术，面向工业领域的设备通讯终端产品。支持4G、WIFI、以太网等多种互联网接入方式。1、 实现工业现场设备远程控制；2、 实现设备固件远程升级，程序上下载，可灵活接入各种设备管理平台；3、 实现工业现场触摸屏远程控制和组态画面远程映射；4、 可同时与多台PLC或触摸屏远程通讯；5、实现西门子、三菱、欧姆龙、施耐德、台达、汇川、和利时、松下、永宏、海为和 MODBUS 系列等PLC等主流协议硬件解析；6、 实现PLC远程监控，PLC远程编程，PLC远程调试，PLC远程上下载，PLC远程控制，PLC数据采集，PLC远程通讯；

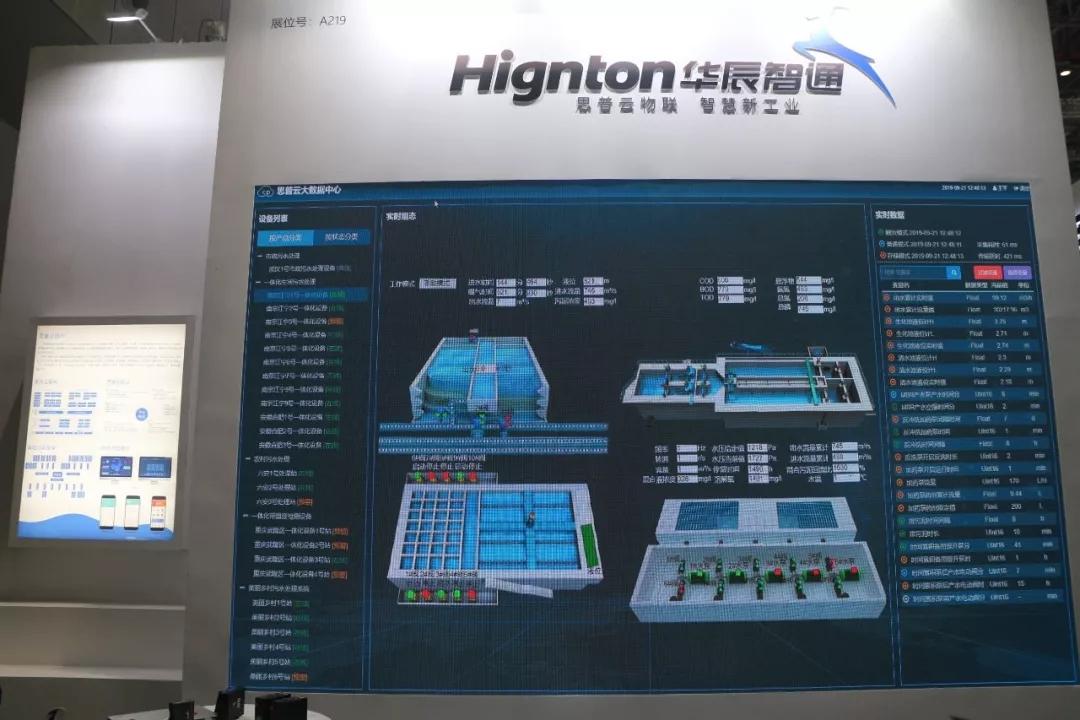

思普云工业互联网平台

思普工业云平台核心目标是实现工业设备物联网，为企业/个人提供标准化、基础版的工业物联网系统，依托华辰智通十多年的工业设备联网以及信息化经验引导传统制造业、工控企业进入工业物联网阶段。
