矩形PLC和西门子PLC中，软元件地址类比

1.软元件的功能及应用

输入继电器-----------------------------------1XXXX

输出继电器-----------------------------------0XXXX

位存储器-------------------------------------0XXXX

变量存储器-----------------------------------4XXXX

定时器---------------------------------------组合

计数器---------------------------------------组合

2.软元件的寻址

3.工程案例中软元件的使用方法及技巧

软元件地址

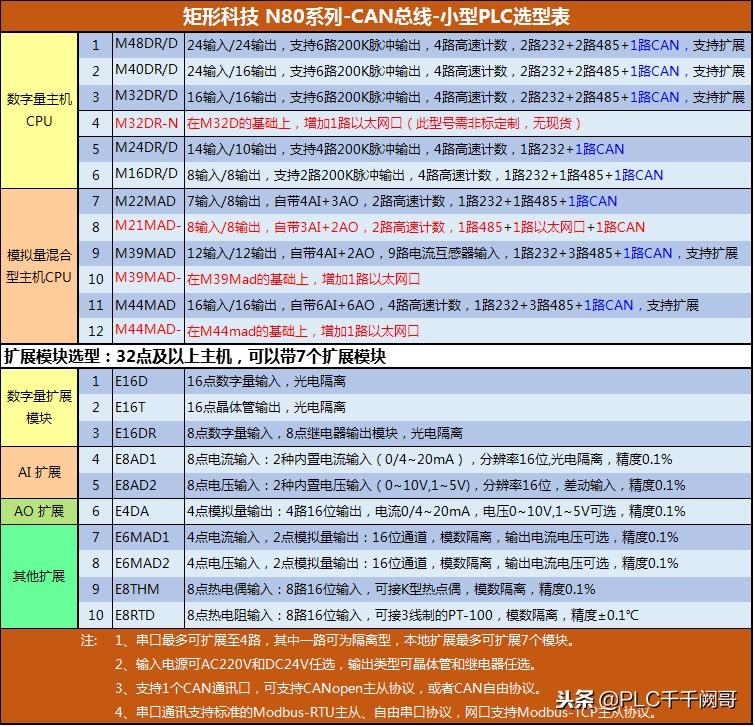

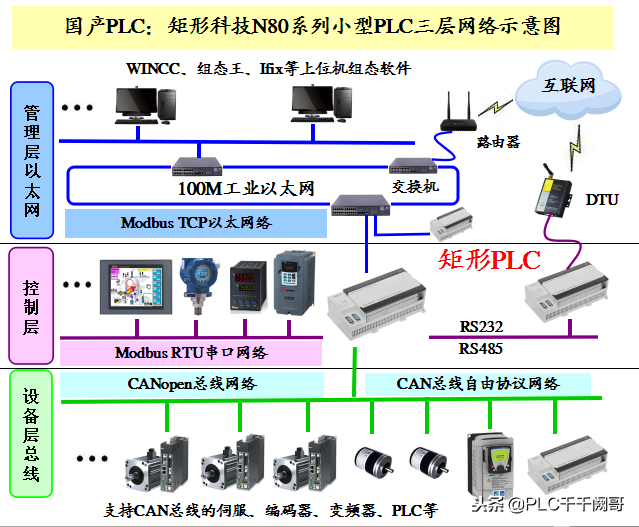

N80系列PLC主要的内部软元件有：

输入继电器(1XXXX)、输出继电器(0XXXX)、辅助继电器（0XXXX）、模拟量输入（3XXXX）、模拟量输出（4XXXX）、辅助寄存器（4XXXX）。

这些软元件是PLC编程时的必须元件，编程就是利用这些软元件进行的。

因此，熟练掌握这些软元件是编程的前提。

下表中N80系列PLC与西门子S7-200的内存地址类比：

输入及输出寄存器的编号及功能

输入输出点的作用与功能：

1输入：输入继电器 是PLC接受外部传感器的信号，其状态只能由外部开关决定，PLC不能改变输入信号状态。

常见的输入元器件：按钮，选择开关，光电开关，行程开关，传感器等。

2输出：输出寄存器 是PLC通过运行用户程序，控制输出端子的状态，从而通过输出端子来控制外部负载的通与断

常见的输出元器件：电磁阀，继电器，接触器，指示灯，显示器等。

注:输入继电器只能由外部信号驱动，而不能由PLC指令来驱动

输出继电器只能由PLC指令来驱动，外部信号不能直接驱动PLC的输出继电器。

但是，为了方便用户调试，在PLC编程软件内设有"强制"功能，可以通过软件改变信号的状态，从而模拟现场信号。

2. 位存储区(又称中间继电器、辅助继电器)

可编程控制器内偶许多中间继电器。这类中间继电器与实际的继电器原理类似，有线圈，也有触点。

不同的是PLC内部的中间继电器 是嵌入在PLC软件内，用户可以随意使用的软继电器，但是，中间继电器不能直接驱动外部负载，它只供PLC内部使用，外部负载的驱动要通过输出继电器进行。

而实际输出接的继电器需要用户购买，并可以直接驱动负载。

中间继电器的一般用法说明：

中间继电器一般由线圈、常开触点、常闭触点组成。

线圈可以通过PLC内的软元件的触点驱动，而其触点根据线圈的状态而动作。

当中间继电器线圈得电输出时，其常开触点接通，常闭触点断开

当中间继电器线圈失电断开时，其常开触点断开，常闭触点接通

注：某些特殊辅助继电器线不需要驱动线圈，其触点就会动作。

特殊继电器存储区

特殊继电器标志位提供大量的状态和控制功能。

上电初始化继电器：只在上电的第一个扫描周期会导通，持续时间很短，一般为几个ms毫秒之内，可以用来初始化。

矩形N80系列PLC的初始化特殊继电器是09925，类似于西门子PLC的SM0.1。

各品牌PLC编程软件版本说明

PLC编程的应用面广、功能强大、使用方便，已经成为当代工业自动化的主要装置之一，在工业生产的所有领域得到了广泛的使用，在其他领域(例如民用和家庭自动化)的应用也得到了迅速的发展。

小编整合了各类PLC编程软件，供大家参考！

西门子STEP7 MicroWIN V4.0SP9推荐理由： 西门子PLC S7-200编程软件最新版本(2012.3)是 STEP7 MicroWIN_V4 SP9 完整版, 全面支持Windows7。 三菱PLC编程软件(GX Developer) v8.86中文免费版 推荐理由： 适用于三菱Q、QnU、QS、QnA、AnS、AnA、FX等全系列可编程控制器，支持梯形图、指令表、SFC、 ST及FB、Label语言程序设计，网络参数设定，可进行程序的线上更改、监控及调试，具有异地远程读写PLC程序功能。

欧姆龙plc编程软件cx-programmerv9.3绿色版

CXP其实就是OMRONCX-P9.3，它是欧姆龙的一款plc编程软件，能够支持cs/cj、cv、c、fqm、cp1h/cp1l、cp1e等多个系列指令，支持omron全系列的PLC，支持离线仿真，非常适合电气工程师等专业人员使用，本版本为简体中文版。 日本富士PLC 编程软件 Flex PC Programmer(富士plc编程软件) v2.1.0.28Flex PC Programmer是一款PLC编程软件，是FLEX-N系列用的Windows版程序开发工具。这一软件具有在线、离线程序编辑、打印功能等，内附富士plc编程软件操作手册。

松下plc编程软件FPWIN GRV2.94免费中文版

松下FP系列plc编程软件FPWIN GR V2.94中文版。安装包括MEWNET-H链接系统时所需要的软件，用于各种智能模块的设定软件，编程手册，本文件为说明PLC指令的PDF格式文件。

欧姆龙PLC编程软件(CX-ONE) v4.31免费中文版CX-One是官方的欧姆龙plc编程软件，集成了CX-Programmer V9.5，能够为欧姆龙PLC编程提供全面的软件支持，本版本为最新版，全面支持32/64位WIN8系统，为多国语言版，支持简体中文。能为网络、可编程终端及伺服系统、电子温度控制等进行设置。 台达PLC编程软件(Delta WPLSoft) V2.34免费中文版推荐理由： 台达plc编程软件WPLSoft 最新版，在没有真实PLC的情况下，在电脑上模拟运行PLC程序的执行情况。先点仿真，在点那个梯形图监控。就可以右击控制一些量的状态。实现仿真。注意要和PLC连接起来。 信捷XC系列PLC编程软件(XCPPro) v3.3h全新XC 系列PLC上位机编程软件，windows xp 32位win7 64位都可用。

如何查看PLC编程软件的软件版本？

第一步，打开矩形科技PLC的Vladder编程软件。

第二步，用鼠标点击最上面的状态栏中的帮助菜单。如下所示：

第三步，用用鼠标点击关于程序Vladder…如下图所示：

第四步，看软件版本。其中的vladder版本5.12就是软件的版本号。如下图所示：
