台达PLC做MODBUS远程从站的方法

一、PLC准备工作。

PLC连接电源（注意电源是24VDC还是220VAC），将编程电缆插上PLC的COM1口，另一端连电脑的COM口（或是USB-232线），PLC的485串口(COM2或COM3口+/-端子）连接到DTU的485A和485B接线端子。

二，PLC的 modbus从站创建。

打开《Delta WPLSoft》编程软件,打开程序，选择好自己的PLC型号和COM1编程通讯参数。然后进行COM2或COM3的RS485通讯参数设定，本文使用DVP-60ES型号进行说明，其他同系列型号操作基本一致。

在梯形图编辑窗口中，选中一行空白行，点击菜单栏的“向导”，选择“通讯程序”，如下图。

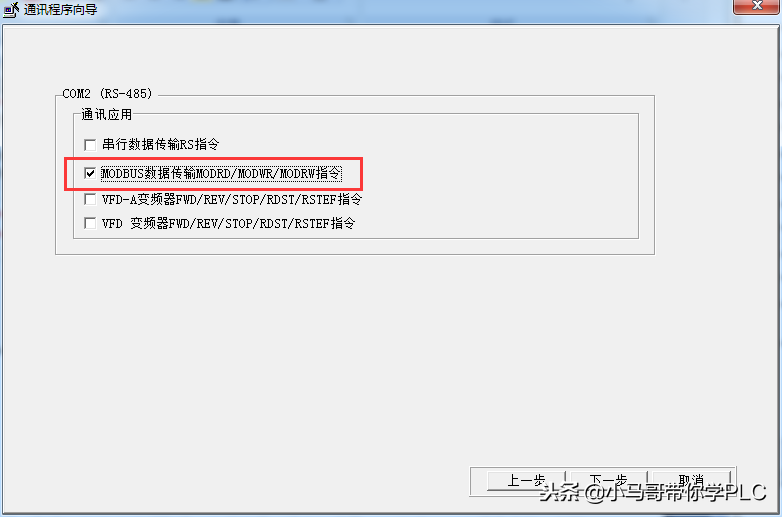

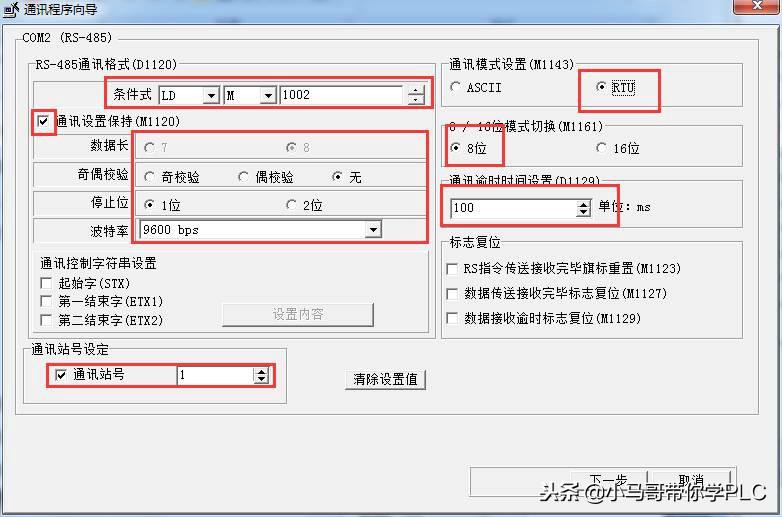

进入COM口参数选择界面，（某些型号会让您选择设定的是CMO1/2/3，选择自己要连接DTU的PLC串口即可），如下图，设置通讯参数为 9600,8，N，1；并且保持通讯参数，通讯模式为RTU，通讯等待延迟为100ms，通讯站号是设定PLC作为第几子站，此图中设定为1。点击下一步，选择支持MODBUS指令，之后一直点击下一步到完成。

在梯形图中自动生成通讯参数程序，如下图（此处为COM2通讯）：

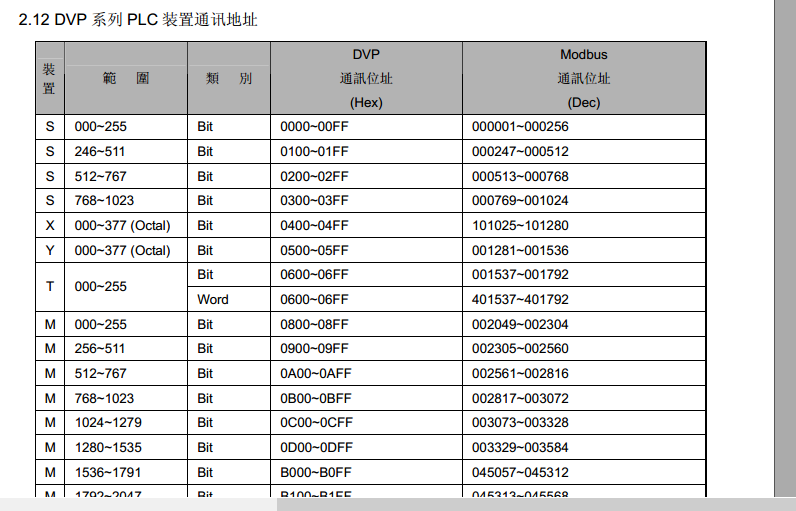

这里就完成了台达PLC MODBUS从站的建立，台达PLC内部集成了MODBUS-RTU功能，通过我们设定好的COM口能够直接作为从站使用，PLC内部地址与MODBUS地址对应关系在《台达PLC通讯协议v1.1》中有详细说明，如下图：

关于台达plc的modbus主站和从站如何编写程序

最近在工作中遇到了台达的plc，本来我只要读取它们的数据罢了，台达plc作为modbus从站。我作为modbus主站去读取modbus从站的数据，应该是一件很容易的事。但是，很不幸的是，设备厂家对通讯方面完全不了解。当我向他索要modbus地址和通讯参数的时候，他萌萌的告诉我他对这方面不是很清楚，当时我心里凉了半截，心里默默问候我们公司的售前人员。没办法了，工作还得继续下去（甲方爸爸催的紧啊），把他们的设备拆开看了下，得到一些信息：他们设备的控制器台达的plc，柜子外配了一个网口，这个网口是用plc的485端口转换的。

现在有几个问题：

1，我以前没接触过台达plc

2，也没接触过那个485转以太网的模块

怎么办呢，赶紧去了解一波呗。

台达plc肯定支持modbus通讯，毕竟搞西门子plc好多年，学一下怎么用modbus应该很快。

对485转以太网模块虽然不熟悉，但是以前用过232转以太网模块，想了下用法上应该差不多，了解一下应该也快。

根据485转以太网模块的品牌，自己找到了技术支持电话，在咨询之后要了他们的软件，功能果然和moxa的232转以太网功能一样，只是品牌不一样而已。心里也有底了。

然后花了一些时间了解台达的modbus编程，下面我就来说说关于台达plc的modbus编程的有关内容。

接触过plc的都知道，中国市场的plc分两派：欧美系和日系。他们两种编程的风格不太一样，在这里就不细说了。台达plc属于是仿日本三菱plc的，所以属于典型的日系plc。本人以前一直用的是西门子plc，西门子plc的modbus主站从站都需要调用西门子的库程序实现，所以以为台达plc也是需要这种类似操作，当知道现场设备的厂家根本没有考虑modbus从站的时候我的心拔凉拔凉的。但是，天无绝人之路，当我了解了一点台达plc后忽然发现，台达plc默认就支持modbus从站。

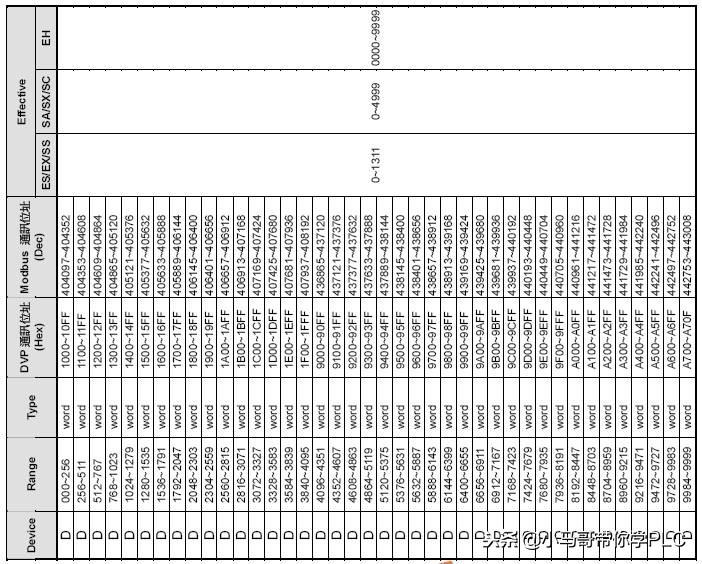

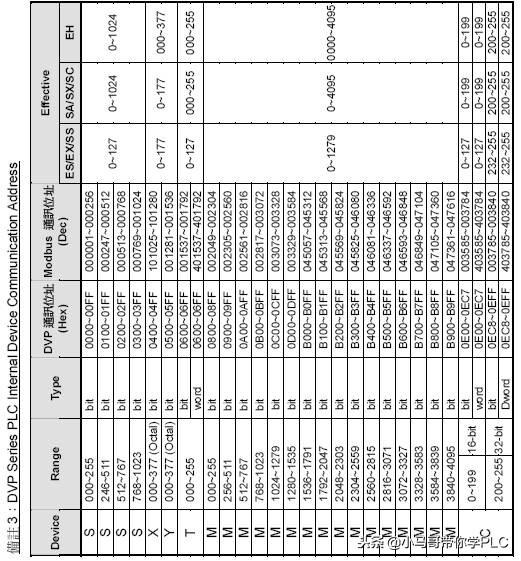

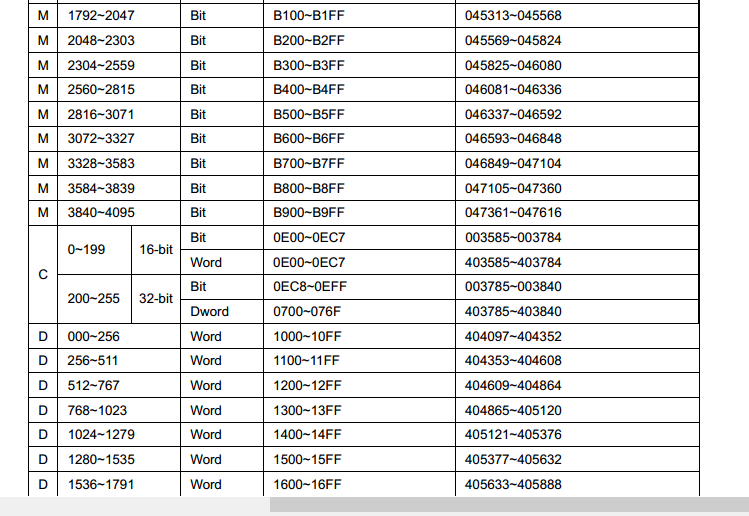

台达的plc的内部地址和modbus地址有一个对应关系，对应关系如下图

对应关系的全部内容，你们可以自己在台达plc的应用手册上查看。

现在对应关系是有了，那么modbus的通讯参数和站号地址在哪里设置呢？下面就来阐述，我们需要主站和从站分开阐述。

我们先说台达plc作为modbus从站，该如何设置。

台达plc不做任何设置，也是一个modbus从站，因为台达plc的通讯参数和站号地址是通过一些特定的寄存器地址设置的，而那些特殊的寄存器地址是有一个默认值的。

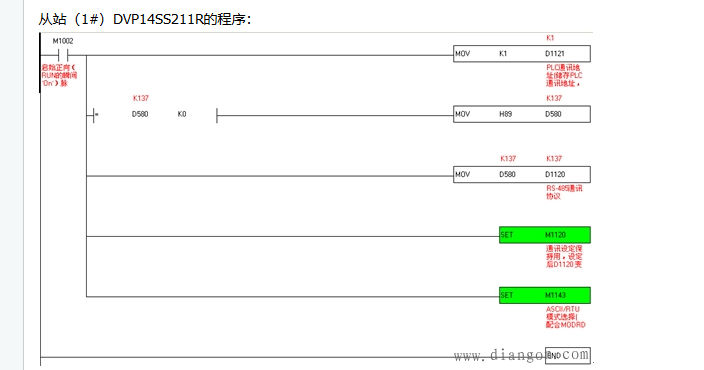

设置从站的通讯参数

以上就是modbus从站的参数和站号设置，前面也提到了这些可以不设置，那么就是默认值。我们来看看这些特殊寄存器代表的意义：

D1121：plc站号地址，默认值为1

D1120：com2（rs485通讯协议），默认值是H86，代表的意思是波特率9600，字长度7位，偶校验，1位停止位

M1220：com2通讯设定保持用，如果设定了D1120，m1120就置1使设置保持。

M1143：SLAVE 模式时，COM2(RS-485)之 ASCII/RTU

模式选择 (Off： ASCII模式 ，On： RTU 模式)

MASTER 模式时， COM2(RS-485) 之 ASCII/RTU

模式选择，配合 MODRD /MODWR/MODRW 指令使用(Off： ASCII 模式， On： RTU 模式)

默认值为0.

所以，默认的通讯参数是波特率9600，字长度7位，偶校验，1位停止位，ASCII模式，站号地址为1.

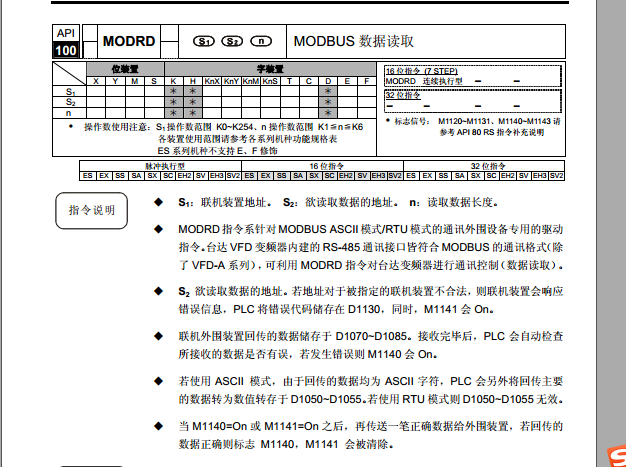

然后我们再讲一下，modbus主站该怎么编程。首先我们需要了解一下需要用到的指令。

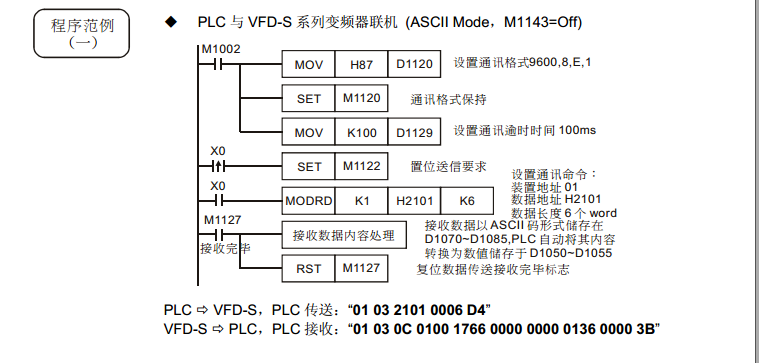

modbus ASCII模式的例子

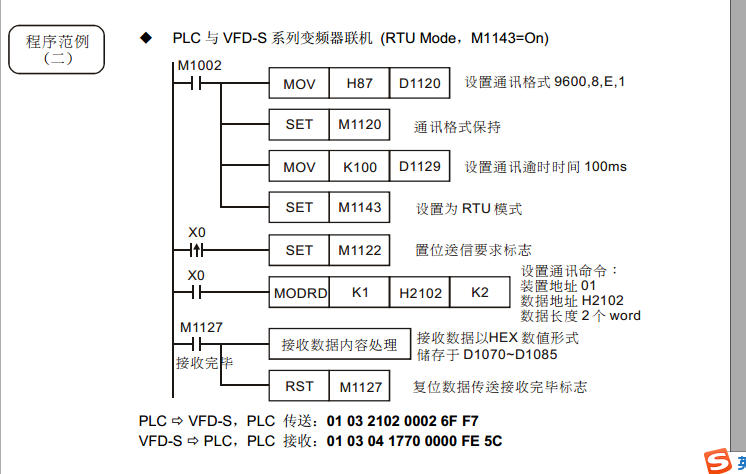

modbus rtu模式的例子

以上是台达plc的modbus读指令，modbus的写指令和读指令差不多，大同小异。

总结一下：台达plc和西门子的区别：西门子plc的modbus功能只需要调用系统的库程序，没有用到特殊寄存器，读取数据的存放位置直接指定普通寄存器即可，通讯参数也是直接把参数输入。而台达plc要实现modbus功能，需要用到系统指定的特殊寄存器，只要按照应用手册的例子编程就好了。

好了，今天就说到这里吧，欢迎大家一起交流。
