电气入门自学习PLC，水泵自动补水编程分解（附程序与图片下载）

这一节讲如何用西门子S7-200 PLC控制水泵自动补水，要实现的功能是，按下启动按钮水泵启动开始补水，当水位到达高位时水泵自动停止，当水位下降到低水位时水泵自动启动补水。这是一个比较经典并且非常实用的控制系统，大家通过这节的学习，既可以掌握西门子PLC开关量的编程方法，又能学会一个工业控制领域经常用到的控制电路，在以后实际工作中如果你遇到类似的控制可以直接拿来使用，在文章的最后我会附上这个控制的实际程序和本节高清图片的下载方式 ，有需要的可以自己下载，通过仿真软件自己慢慢研究。

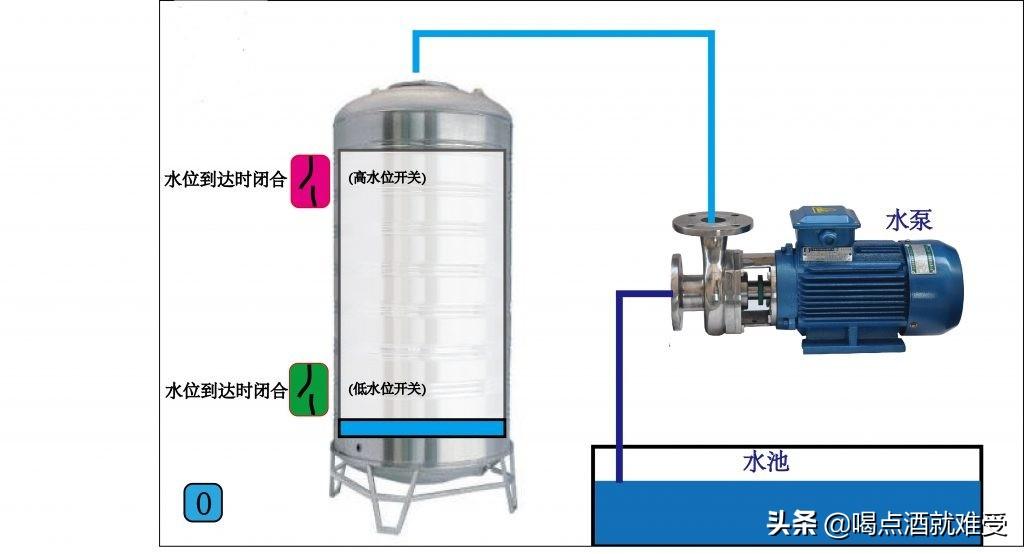

首先看第一张图片，图0 ，就是水泵自动补水系统的硬件连接示意图，高低水位开关在没有水时是常开状态，当水位到达后就会变成闭合状态，它们两个被连接到PLC的开关量输入端，用来做自动补水的控制信号。水泵通过交流接触器被连接到PLC的开关量输出端。下面讲解程序的执行过程。

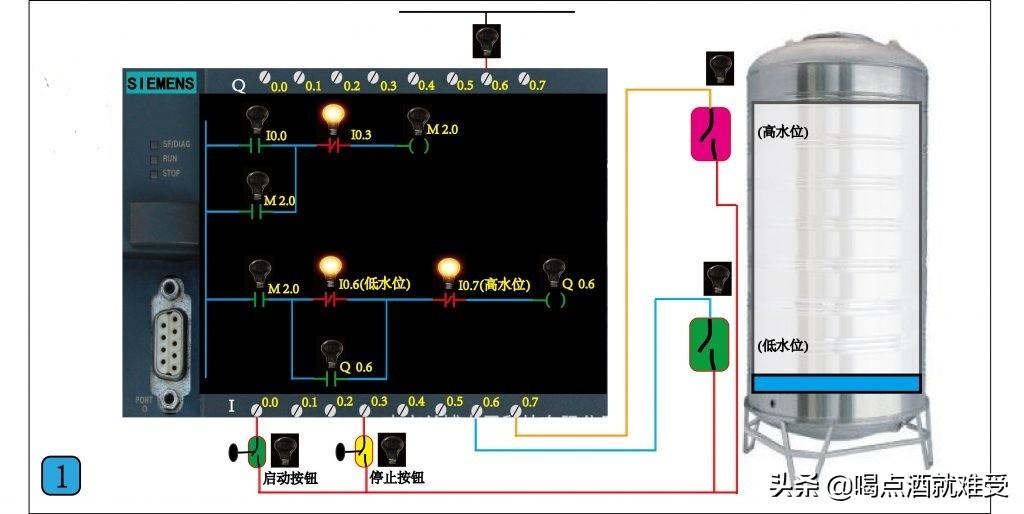

图1 ，是PLC的输入输出接线图和实际程序（黑色部分），在图中还是用灯泡的亮和灭来表示程序中开关量的接通和关断，图1中是程序PLC上电以后内部的初始运行状态，我们看到因为PLC外部的启动和停止按钮都没有按下，所以程序没有任何输，水泵也就不会启动。说明一下，程序中的M2.0 是西门子PLC内部的，通用寄存器M的一个开关量触点，作用相当于我们常规继电气控制系统中的中间继电器，它不直接对外输入或输出，只在内部起到中转的作用。

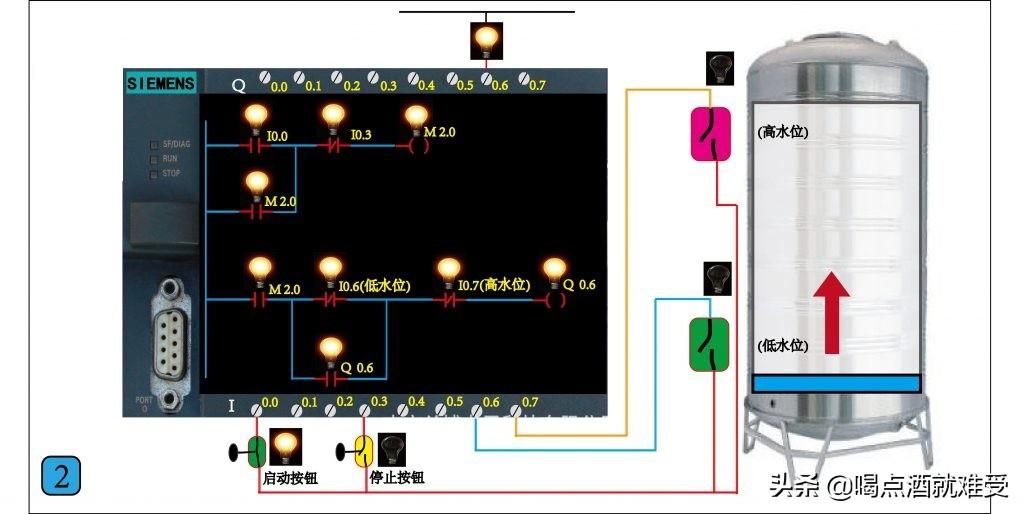

看图2 ，我们按下启动按钮，（第一段程序）常开触点I0.0被接通，常闭触点I0.3通，线圈M2.0就接通，触点M2.0接通形成自锁。（第二段程序）常开触点M2.0接通，常闭触点I0.6通，常闭触点I0.7通，线圈Q0.6接通，输出点Q0.6就有了输出，水泵启动运行开始补水。并且常开触点Q0.6形成自锁，以确保当低水位开关闭合时，Q0.6继续有输出。

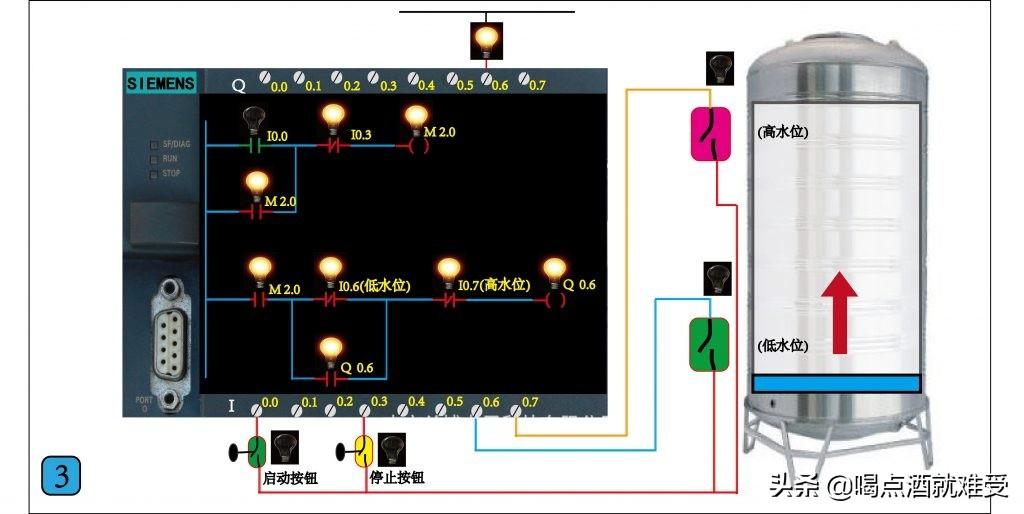

图3 ，的动作是虽然我们松开启动按钮，常开触点I0.0断开，但线圈M2.0依然是通的，这因为有常开触点M2.0的自锁。所以Q0.6依然是有输出的，水泵继续补水运行。

图4 ，这时我们看到水位已经到了水罐的中部，这时低水位开关已经闭合，常开触点I0.6断开，但线圈Q0.6依然接通，这因为常开触点Q0.6早已经形成了自锁。所以Q0.6依然有输出，水泵还是继续补水运行。

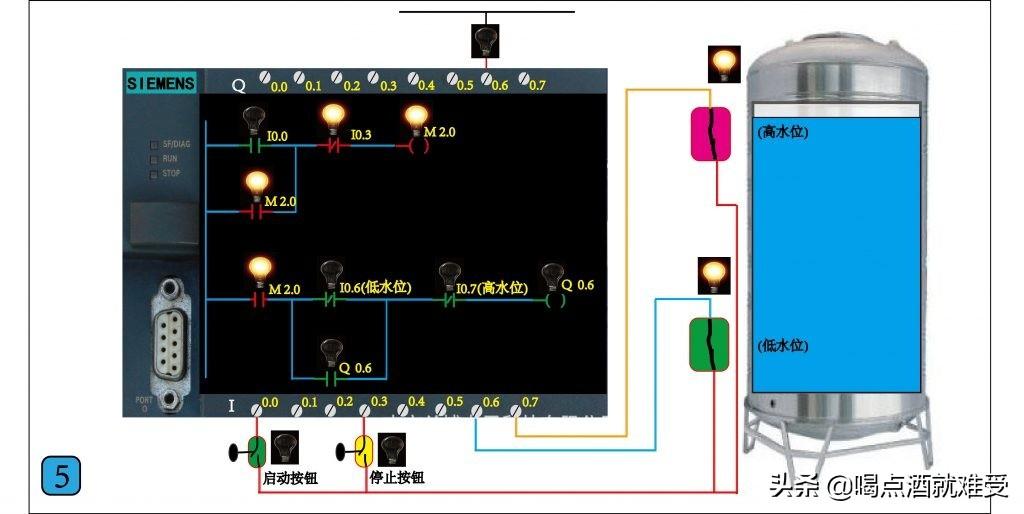

再看图5 ，当水位到达高水位时，高水位开关闭合，常闭触点I0.7就会断开，之后线圈Q0.6就没有了输出，常开触点Q0.6也跟着断开解除自锁，水泵也就跟着停止了补水。实现了自动停止功能。

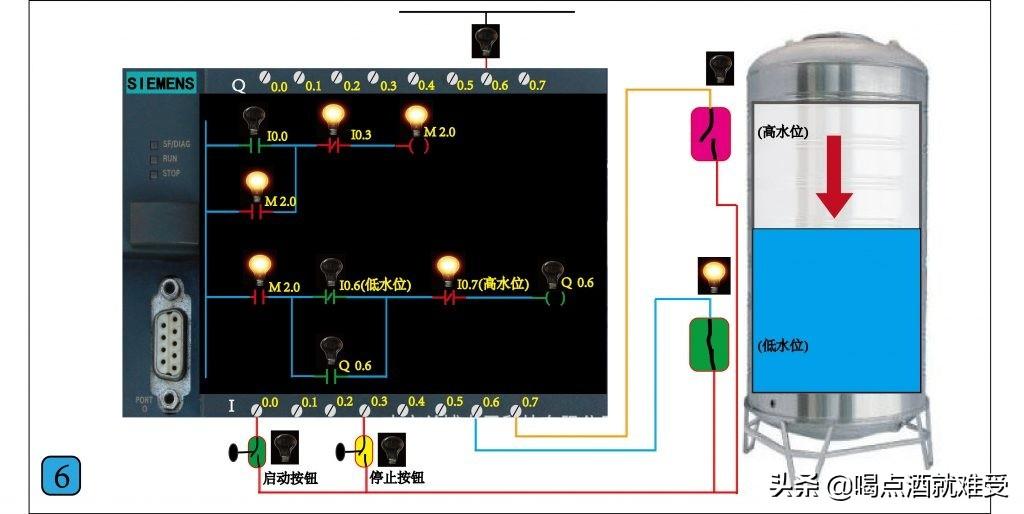

图6 ，当水位开始下降并低于高水位开关时，高水位开关断开，常闭触点I0.7接通，但因为水位还没有下降到低水位开关，所以常闭触点I0.6还是断开状态，线圈Q0.6也就没有输出。水泵依然在停止状态。

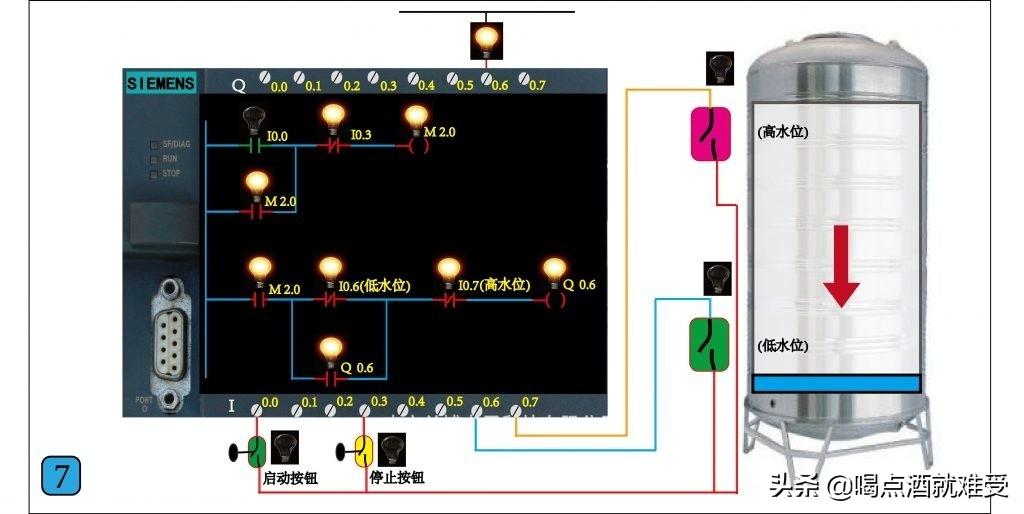

图7 ，当水位下降到低水位开关时，低水位开关断开，常闭触点I0.6接通，因常闭触点I0.7也早已经接通，所以线圈Q0.6接通也就有了输出，并常开触点Q0.6接通，形成自锁。这时水泵启动运行补水，从而实现了水泵的自动运行。只要我们不按下停止按钮，水泵就会按照这个控制程序周而复始的自动运行。

图8 ，是水泵的手动停止操作，当我们按下停止按钮后，常闭触点I0.3断开，线圈M2.0也就断开没有了输出，同时常开触点M2.0也跟着断开，之后线圈Q0.6断开没有了输出，水泵停止补水。实现了手动停止功能，因为是手动停止，常开触点M2.0始终在断开状态，所以无论水位开关在什么状态都不会自己启动，直到我们手动再次按下启动按钮。这就是水泵自动补水程序的步骤分解，通过这种图形化的讲解相信大家还是能够很容易理解的。如果还是不太明白，可以通过下面的方法自己把程序下载下来，用仿真软件运行调试一下就能明白了。

如果有需要本节西门子S7-200 PLC水泵自动补水程序和本节高清图片 的朋友，可以发私信，发（编程软件 ）这四个字，给大话工控，下载链接就会自动发送到你的手机私信中，自己复制一下链接，在电脑或手机的浏览器打开下载就行了。已经发过私信的朋友就不用发了，还是下载软件的那个链接和密码，再进去下载就行。
