工控主机在负压系统中的专业解决方案

　　负压控制系统，包括真空泵，真空泵通过管路依次连接有单向阀、真空罐、系统进气阀和作用于振动筛筛网下方的真空盘，且真空罐还连接有用于补入气体的恒压进气阀；真空罐设有电子压力表，电子压力表电连接有PLC控制器，且PLC控制器与恒压进气阀电连接。

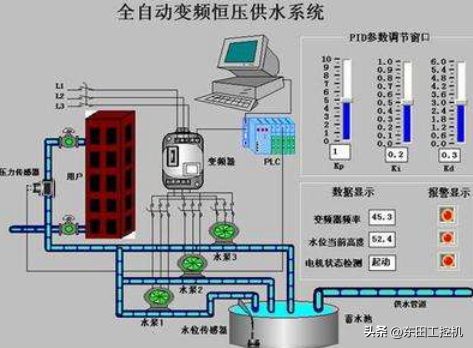

　　（负压控制—变频恒压供水系统）

　　负压控制系统的设计是基于气动技术原理，它以工控机和数据采集板卡作为系统控制核心，利用脉冲宽度调制技术和增量型PID算法调节高速开关阀模似高空錌环境。该负压控制系统结构简单、稳定性好、稳定性好，便于人机交换。所以说，工控机在负压控制系统中的应用十分有必要性。

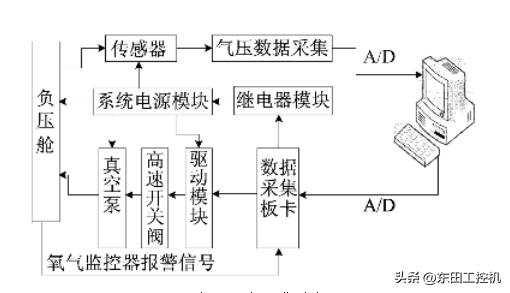

　　（负压控制系统拓普图）

　　接下来，我们来分析一下工控机在负压控制系统中的工作原理。

　　一、系统组成：

　　1）工控机2）数据采集板卡3）功率驱动电路模块、高速开关阀、真空泵、气压传感器、继电器模块、系统电源模块、负压舱等部分构成。

　　二、控制中心架构：

　　1）工控机2）数据采集板卡作为系统控制中心，起到人机交互的作用。

　　三、功率驱动电路是用来驱动高速开关阀的。

　　四、系统电源模块起到为各硬件设备供电的作用,其中部分设备的通断电是通过控制继电器来实现。

　　五、高速开关阀、真空泵和负压舱等构成整个气动执行机构。

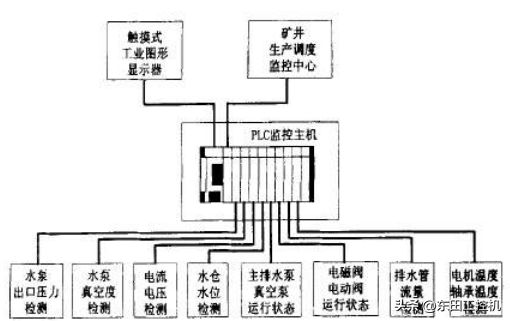

　　（负压设备工作流程图）

　　那实际应用中，我们发现，该行业常见的控制系统是由有单片机、可编程控制器PLC和嵌人式工控机。

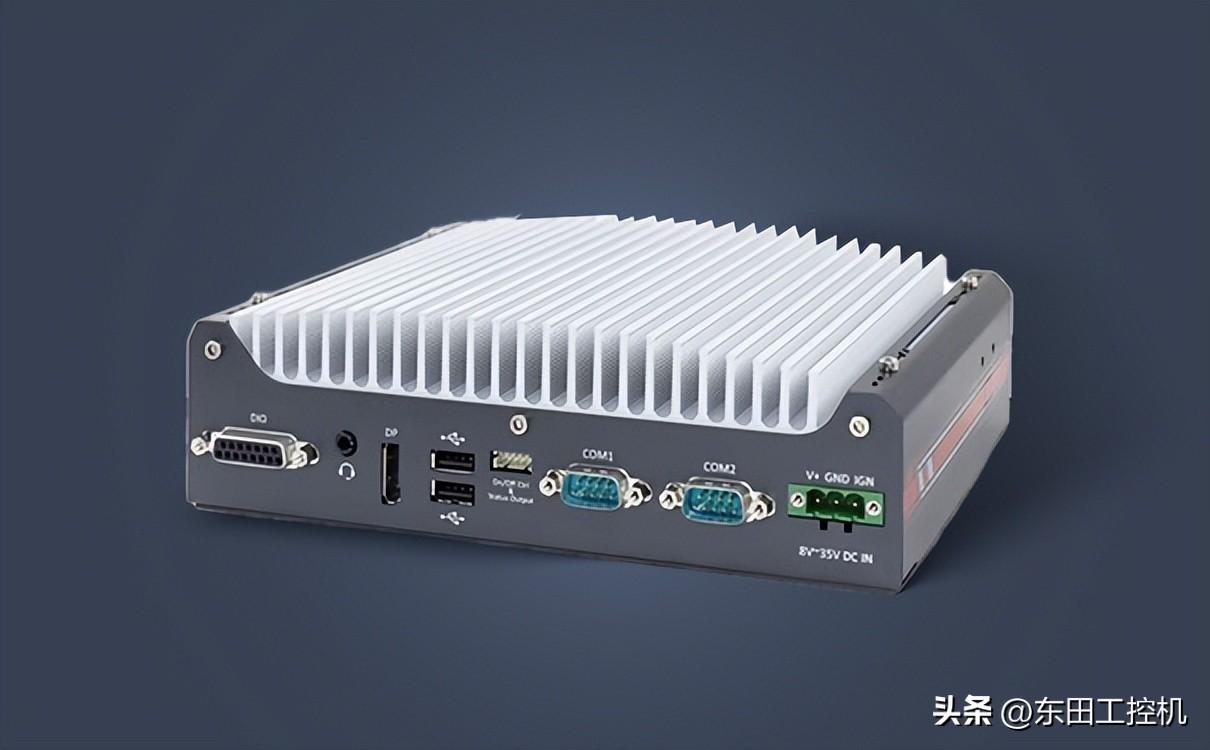

嵌入式工控机

　　1）单片机与PLC控制器特点：

　　功耗低、控制器简单,但是其扩展性差、抗干扰能力弱、不具备与操作者直接的可视化交互”

　　2）嵌人式工控机能够兼容多种硬件接口，利于系统功能扩展,可长时间连续工作,对复杂电磁环境的抗干扰能力强，可以直接编写软件，实现控制系统的操作、数据采集分析和存储、决策等功能的人机界面。

最后，对于负压系统行业的企业来说，可以选择工控机作为解决方案，有需要的可以找工控机-工业平板电脑-嵌入式工控机-东田工控官网嗷！

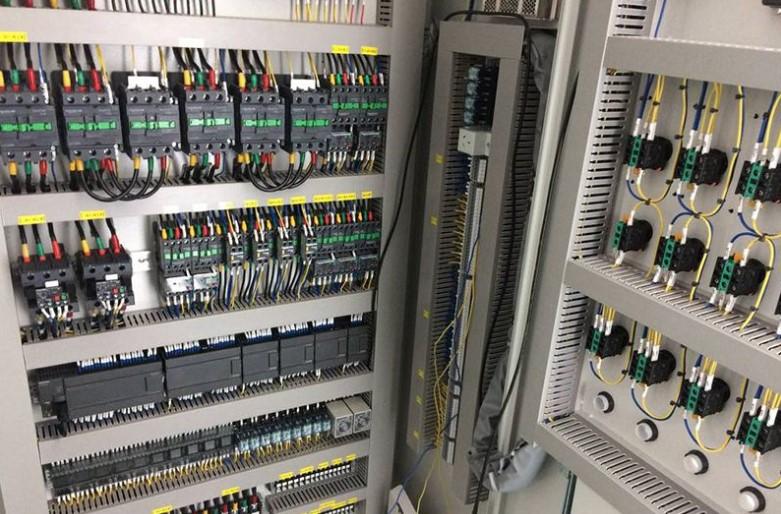

PLC控制柜在无负压供水设备中起到了哪些作用？

变频PLC控制柜在系统可靠性上有很好的效果，提高了生产效率，节能效益明显。变频PLC控制柜采用可编程控制器，可实现供水系统在各种工况下的全过程控制。该系统配置合理，性能可靠，操作控制方便，人机界面友好，显示、制表、绘图功能齐全，实用性强。

随着可持续发展战略的实施，变频器（VFD）在PLC控制柜中的应用具有特殊的意义。随着计算机控制技术的发展，基于计算机技术的PLC控制技术必将取代传统的继电器控制技术。PLC的优良性能使得基于PLC控制的系统经济性稳定，易于维护。

通过PLC实现非负压供水设备的各种控制和调节功能是供水行业的大势所趋。

变频PLC控制柜的主要设备有:

可编程控制器(PLC)、ABB VFD、压力传感器、PID控制器、电源控制电路及相关软件控制。

供水设备是为解决用户因压力不足而无法达到用水高度或流量的问题而专门开发设计的新型环保节能设备。

用户可以通过控制柜面板上的灯、按钮和转换开关了解和控制系统的运行。

通过安装在出口管网上的压力传感器，将出口压力信号转换成4-20mA的标准信号，送至PID调节器。

计算并与给定的压力参数进行比较后，获得调整参数并将其发送至VFD。VFD控制泵速，调节系统供水，保持供水系统管网压力在稳定压力；当用水量高于泵的供水量时，通过可编程控制器增加泵。PLC根据用水量控制工作泵的增减和VFD的调速，实现恒压供水。供水负荷变化时，输入电机的电压和频率也随之变化，形成基于设定压力的闭环控制系统。

同时，系统配有时间控制器和PID控制器，使其具有定时换泵功能(即时钟控制功能，由时间控制器实现)和双工作压力设定功能(由PID控制器和时间控制器实现)。此外，该系统还具有多种保护功能，尤其是软硬件备用泵功能，充分实现了泵的及时维护和系统的正常供水。
