三菱FX3UPLC上的ERROR闪烁原因有哪些呢，分别怎么处理？

通过阅读本文了解三菱FX3UPLC上的指示灯分别代表什么，以及正常工作和出现错误时指示灯的状态。还有出现错误时如何查看错误代码及处理方法。

01

指示灯分别表示什么？

IN0~7：表示显示输入用的LED。输入(X000～)接通时灯亮。

OUT0~7：表示显示输出用的LED。输出(Y000～)接通时灯亮。

POWER：表示电源运行状态的LED。通电状态下显示绿灯。

RUN：表示PLC工作运行状态的LED。运行中显示绿灯，停止时不显示。

BATT：表示电池电压状态的LED。正常电压为3V，电池电压下降时显示红灯。

ERROR：表示PLC程序或CPU出错的LED。程序错误时闪烁、CPU错误时灯常亮、运行正常时灯灭。

02

RUN LED

RUNLED灯灭原因：

拨码开关拨STOP。电脑编程软件监控强制STOP。

处理方法：

将拨码拨到RUN运行。在编程软件上远程RUN模式。

03

POWER LED

04

BATT LED

电池更换操作如下图：

请务必在20秒以内完成电池的更换步骤3～4。未能及时完成更换时， 存储区中的内容有可能会丢失。

1.断开电源。

2.取下电池盖板。

3.取下旧电池。将旧电池从电池支架(图中C)上拔下，拔下电池用连接头(图中D)。

4.装上新的电池。插入新电池的电池用连接头(图中D)。在电池支架(图中C)中插入电池。

5.装上电池盖板。

•注意

1.更换电池后，请检查程序(未使用存储器盒时)、停电保持(电池保持)软元件、时钟是否被正确保持，确认安全后启动可编程控制器。

2.程序或保持软元件等没有正确保持时，请清除保持软元件，重新传送程序，必要时重新设定时钟和初始值。

05

ERROR LED

ERRORLED 灯亮和灯闪原因和处理方法如下。

ERROR LED灯亮

原因：看门狗、硬件损坏、噪音干扰。

看门狗

1.看门狗：在PLC内部有一个由系统自行启动运行的定时器，这个定时器叫监视定时器(俗称看门门狗定时器或看门狗)。

2.看门狗功能：监视PLC程序的运行周期时间，如果一个周期运行时间一旦超过监视定时器的设定值，PLC就出现看门门]狗出错(检测运行异常)然后CPU出错，ERRORLED灯亮并停止所有输出。

3.看门狗设定值：出厂设定值为200ms，一旦超过200ms。看门狗就会出错。设定值存贮在D8000可以修改。

看门狗出错处理：

1.改变设定值

2.WDT加在程序里面分段

如何判断看门狗定时器出错：

停止PLC运行，然后再次上电，如果ERROR灯灭，则认为是看门狗定时器出错。

如何判断噪音干扰的影响：

拆下PLC，放在桌子上另外供电，如ERROR灯灭，则认为是受到噪音干扰的影响，

此时确认接地的地线，修改接线路径以及设置的场所。在电源线中加噪音滤波器。

如何判断是PLC硬件损坏：

如果在上述二种情况下，ERROR灯仍然不灭，则可能是PLC硬件损坏。

ERROR LED灯闪

原因：语法、参数、回路错误等故障。

方法：用电脑软件诊断出错误代码。

参数错误： 参数错误指程序的设定错误，则如内存容量设定，保持,注释和文件寄存器的区域设定及特殊功能模块的特殊参数的设定错误。

语法错误： 语法错误指程序中指令操作数不够，标签编号重复，软元件编号超出范围，使用了未定义的指令等等。

回路错误： 回路错误是指LD，LDI的连续使用次数超过9次，循环指令，主控指令，子程序指令，中断指令使用错误等。

另外参数错误代码会存在D8064、语法错误代码会存在D8065、回路错误代码会存在D8066。

解决方法：查看硬件手册的错误一览及解决方法（如下图）。

通过本文了解，假如PLC上的POWER、RUN、BATT、ERROR某个指示灯出现异常，你知道怎么处理吗？

来源：技成培训网，作者：技成-郑晓威，未经授权不得转载，违者必究！

回复：三菱全套，领三菱系列PLC电子资料包！

S7-1200PLC控制信号灯闪烁的两种方法

在很多工业场合中，经常用LED按一定的频率闪烁来实现信号指示功能，例如红灯闪烁表示报警，黄灯闪烁表示设备处于准备状态等。如何实现LED灯的闪烁效果呢？通常使用以下两种方法：

例题：Q0.0外接一个LED发光二极管作为信号指示灯，要求PLC系统上电后LED灯以1Hz频率闪烁。

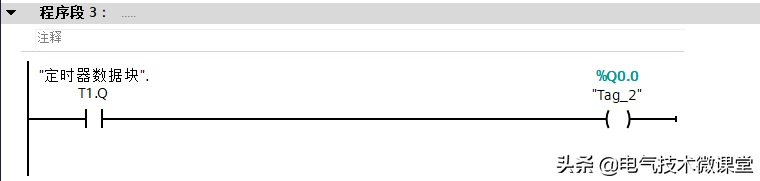

方法一：两个定时器交替工作产生脉冲信号，程序如下图所示

方法二：使用系统时钟脉冲存储器直接产生脉冲信号

在S7-1200PLC程序中除了使用两个定时器来产生脉冲信号，还可以应用PLC的系统和时钟存储器来产生特定频率的脉冲信号。时钟存储器的设置和使用步骤如下：

（1）在博图项目文件中双击“设备和网络”；

（2）鼠标双击PLC的CPU图标，下方将弹出该PLC的属性窗口；

（3）在属性窗口左侧目录中双击“系统和时钟存储器”选项；

（4）勾选启用时钟存储器字节将其激活；

（5）如下图所示可以看到PLC中支持几种特定频率的时钟存储器，我们需要选用的是1Hz的始终存储器，其默认地址为M0.5。

(6)在程序中只需调用该存储器就可以产生1Hz的脉冲信号，编程PLC程序如下图所示

这种方式的优点是程序结构简单，使用方便。缺点是产生的时钟脉冲频率是固定的。
