自动控制仿真新潮下的北京欧倍尔自动生产线虚拟仿真软件

自动化生产线虚拟实训软件针对职业院校的实训教学中所出现的训练设备较少且训练项目单一，学生不能将学到的技能与企业实际生产对接等问题，依托虚拟现实、人机交互、网络通讯等技术，构建高仿真的虚拟实验环境，将真实操作技术与虚拟机构相互结合，通过通讯插件opcquickclient.exe结合数学建模软件AlgDesigner，将PLC和自动化加工生产线虚拟实训设备的模型建立联系，将占大空间、高成本、结构复杂的生产实训设备转化为占地小、成本较低的虚拟仿真实训平台。

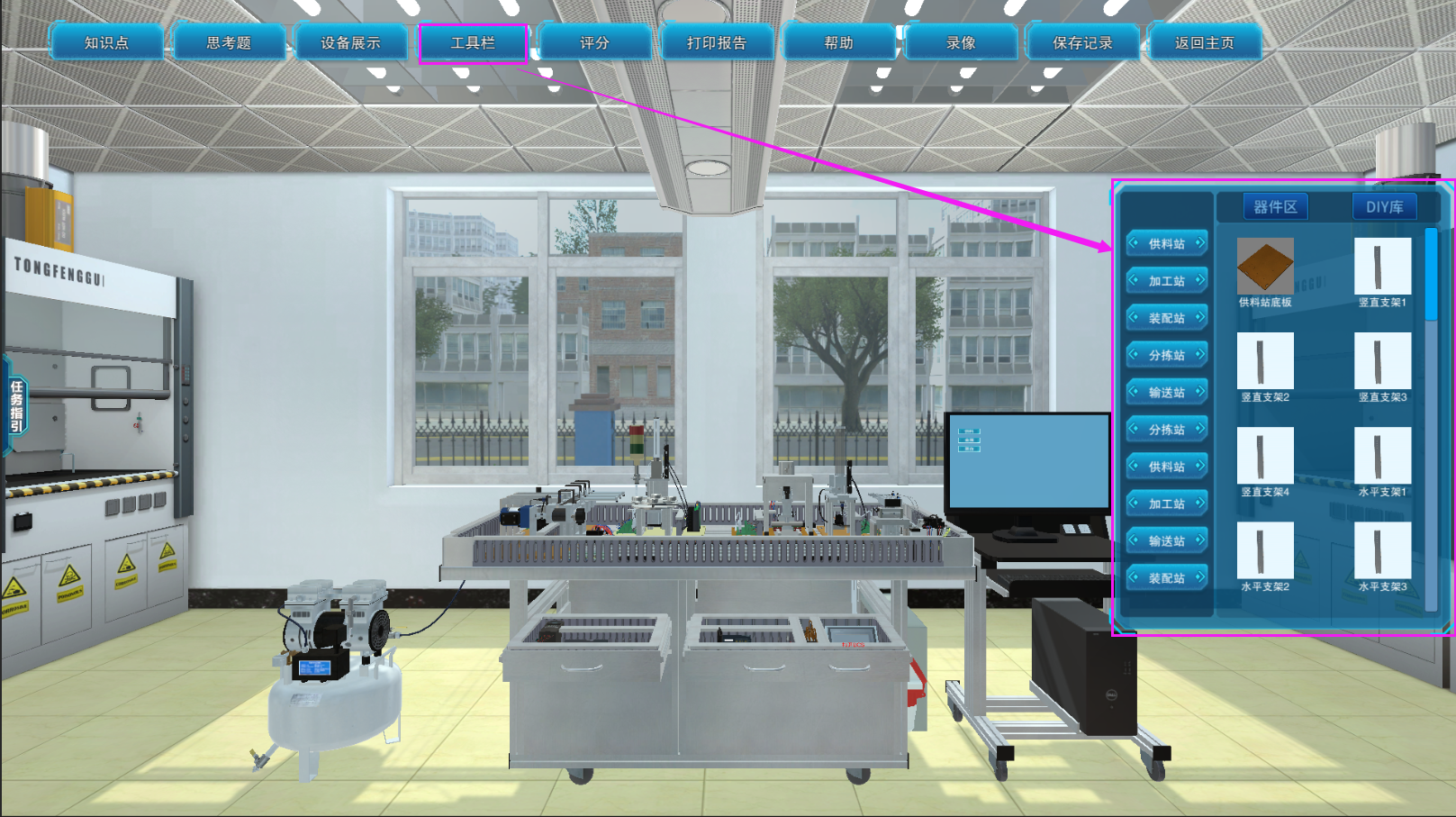

图1自动生产线虚拟实训系统模型

北京欧倍尔自动生产线虚拟仿真软件从软件结构上主要分为四大基本模式 ：安装模式，连线模式，连管模式和运行模式。分别对应自动上产线系统装置的安装练习，电路认知和识图练习，机械识图和气动技术在自动线系统的应用，可编程逻辑控制器技术、通信技术、人机接口技术和传感器应用技术在自动生产线中的应用。

本软件利用高仿真的虚拟实验环境模拟实现了自动生产线在线体上各种机械加工装置能自动地完成预定的各道工序及工艺过程，完成生产中设备供料，工件加工，工件装配，自动分拣以及各个环节周转运输流程。

通过本实训软件，学生可以练习生产线的安装流程，认识生产线各个工作站的机械结构组成，了解各类传感器，学习步进电机的应用知识，学习变频器应用的相关知识，学习伺服系统的相关知识，认识各种类型的气缸等；在连线模式下，学生可以学习根据电路原理图去进行电气接线，认识常用的电器元件和他们对应的电气符号；在连管模式下，学生可以学习各个工作单元的气动回路的工作原理，进行气管连接练习，并且可以通过软件操作模拟气动系统调试流程；在运行模式下，借助通讯软件和博图软件，学生完成通讯设置后，可以使用PLC程序，控制仿真模型完成一定的工艺流程；该模式下学生可以进行步进电机驱动器的拨码参数设置，变频器参数快速设置，伺服驱动器参数设置等；也可以通过配合DCS操作窗口使仿真模型完成一定的动作流程。

北京欧倍尔软件研发的自动生产线装调实训系统虚拟仿真软件,可仿真自动生产线实训操作的各类控制环节，学生可在博图配套软件中进行PLC编程，利用在仿真软件内搭建好相关场景，通过与PLC编程软件的通讯，在仿真软件内对各类实验进行相关调试，可重复操作直至得出满意结果，该实训系统用于技能大赛的训练可提升参赛选手的操作熟练度和技能水平，改变了传统的受限于设备数量和场地大小的教学模式，极大地提升了学生的学习热情和学习效果。

软件可完成实训项目

现代电气控制仿真实训软件

电机控制类实验:

三相交流异步电动机的点动控制电路实验

三相交流异步电动机的单向连续转动的控制电路实验

接触器联锁的三相交流异步电动机正、反转控制电路实验

按钮联锁的三相交流异步电动机正、反转控制电路的实验

按钮、接触器联锁的三相交流异步电动机正、反转控制电路实验

万能转换开关控制三相交流异步电动机的正反转实验

三相交流异步电动机Y-△(手动切换)启动控制电路实验

三相交流异步电动机Y-△(时间继电器切换)启动控制电路实验

控制电路类实验:

两地控制电路实验

离心开关配合的反接制动控制电路实验

电动机往返行程控制电路实验

普通车床控制电路的实验

电动葫芦控制电路的实验

点动与连续转动电路实验

按钮切换的双速电动机调速控制电路实验

时间继电器切换的双速电动机调速控制电路实验

多台(3台电动机)电动机的顺序控制电路实验

PLC控制电路类实验:

基于PLC的变频器开环调速实验

PLC控制交通灯的实训

PLC控制电机顺序启动实验

PLC控制三相异步电动机Y-△启动电路实验

变频器控制实验:

变频器面板功能参数设置和操作实训

变频器对电机点动控制、启停控制实验

电机转速多段控制实验

工频、变频切换控制实验

基于模拟量控制的电机开环调速实验

基于面板操作的电机开环调速实验

变频器的保护和报警功能实训

自动生产线装调仿真实训软件

传感器的应用实训

气动技术的应用实训

PLC控制电路接线测绘和基本编程实训

通用变频器的基本实训

伺服电机及驱动器的使用

供料单元的安装与调试

加工单元的安装与调试

装配单元的安装与调试

分拣单元的安装与调试

输送单元的安装与调试

自动化生产线整体运行实训

253PLC-Lab编程软件

PLC-Lab Pro 2.5.3是一款用于学习和实践可编程逻辑控制（PLC）的教育软件。PLC是一种常见的工业自动化控制系统，广泛应用于各种制造和工业领域。PLC-Lab Pro旨在提供一个虚拟的PLC实验环境，帮助用户理解和掌握PLC的原理、编程和应用。自动化技术

PLC培训软件，数字孪生服务，机电系统3D仿真，Grafcet DIN EN 60848,PLC编程软件和仿真， PLC诊断，

使用PLC-Lab Pro有以下几个方面的好处和功能：

实践PLC编程：PLC-Lab Pro提供了一个模拟的PLC环境，用户可以在其中进行PLC编程实践。通过编写和调试PLC程序，用户可以学习如何使用PLC进行逻辑控制和自动化任务。

虚拟实验室：PLC-Lab Pro提供了一个虚拟的实验室环境，模拟了真实的PLC设备和工业场景。用户可以在这个环境中进行各种实验和项目，如电路连接、传感器应用、控制系统设计等。

可视化编程界面：PLC-Lab Pro具有直观的可视化编程界面，用户可以通过拖放元件、连线和配置参数来编写PLC程序。这样的界面使得编程过程更加简单和易于理解。

调试和仿真：PLC-Lab Pro提供了调试和仿真功能，用户可以在虚拟环境中逐步执行和验证PLC程序的运行情况。这有助于用户理解和排除程序中的错误。

学习资源和案例：PLC-Lab Pro还提供了丰富的学习资源、教程和案例，帮助用户深入理解PLC的原理和应用。这些资源涵盖了从基础概念到高级应用的各个方面。

使用PLC-Lab Pro的步骤通常如下：

下载和安装：从官方网站或其他可信来源下载PLC-Lab Pro软件，并按照安装向导进行安装。

界面导览：打开PLC-Lab Pro软件后，浏览界面，熟悉各个元件、工具栏和菜单选项。

创建项目：创建一个新的PLC项目，设置项目参数，如PLC类型、输入输出配置等。

编写程序：使用可视化编程界面，在PLC-Lab Pro中编写程序。拖放需要的元件、连线它们，并设置相应的参数和逻辑关系。

调试和仿真：在PLC-Lab Pro中进行程序的调试和仿真，逐步执行程序并验证其运行情况。如果存在错误，根据提示进行排查和修复。

实验和项目：根据学习资源和案例，进行各种实验和项目，如电路连接、传感器控制、运动控制等。通过实践，加深对PLC的理解和应用能力。

PLC-Lab Pro是一款用于学习和实践PLC的教育软件，提供了虚拟的PLC实验环境和可视化编程界面。通过使用PLC-Lab Pro，用户可以掌握PLC编程和应用的基本技能，并在模拟环境中进行各种实验和项目。

PLC-Lab Pro的应用价值主要体现在以下几个方面：

教育培训：PLC-Lab Pro为学生、工程师和技术人员提供了一个实践和学习PLC的平台。通过虚拟实验室和可视化编程界面，用户可以深入理解PLC的原理和应用，并通过实践项目来提升技能。

降低成本和风险：PLC-Lab Pro提供了一个虚拟的PLC环境，无需实际的硬件设备和工业场景，从而降低了实验和项目的成本和风险。用户可以在安全的虚拟环境中进行实践，避免了因错误操作导致的设备损坏或事故发生。

提高效率：PLC-Lab Pro具有可视化编程界面和调试仿真功能，使得PLC程序的编写和调试更加高效和便捷。用户可以通过拖放元件、连线和设置参数来编写程序，并在虚拟环境中逐步验证程序的正确性，大大节省了时间和精力。

灵活性和多样性：PLC-Lab Pro支持多种不同类型的PLC，用户可以根据实际需求选择适合的型号和配置。同时，PLC-Lab Pro还提供了丰富的学习资源和案例，覆盖了从基础概念到高级应用的各个方面，满足了不同用户的学习和实践需求。

持续更新和支持：PLC-Lab Pro的开发者会定期更新软件版本，修复bug并增加新功能。同时，他们还提供技术支持和用户社区，帮助用户解决问题、分享经验和交流学习。

PLC-Lab Pro为学习者和专业人士提供了一个安全、便捷和高效的PLC学习和实践平台。通过使用PLC-Lab Pro，用户可以提升对PLC的理解和应用能力，降低成本和风险，并在实际工作中提高效率。
