PLC编程在现在的电工作业中应用非常广泛，很多复杂的继电器和接触器控制柜都慢慢的被PLC所替代了，因此越来越多的电工师傅都在学习PLC的控制，很多初学者都在问：PLC编程很难吗？应该怎么样编程？具体从哪里入手？其实PLC编程说难也不难，入门很容易，说简单也不简单，想要精通的话，的确很难，今天我们就重点通过2个具体的例子来看一下PLC到底如何编程？编程的过程和步骤到底是怎么样的？

PLC编程很难？这都是套路，编程技术就是把要求分解到你会的程度

大家好！我是"电气分享"的小编，在这个夏季的尾巴，心情也随着天气的凉爽而好了起来，不知道小伙伴们是不是也这样呢？那么今天小编和大家分享一个PLC控制星三角变换的题目：

PLC编程很难？这都是套路，编程技术就是把要求分解到你会的程度

按下以下要求设计程序：

1.按下启动按钮SB1，电动机Y启动，5秒后，电动机进入△运行；

2.按下停止按钮SB2，电动机停止转动。

3.如果电动机Y启动6秒后还没有进入△运行（KM △接触器没有吸合），则自动停止转动，并且报警灯亮1秒暗1秒为断闪烁。

根据题意，输入共有3个，分别是启动按钮SB1、停止按钮SB2。PLC需要监视6S是否进入△运行，所以KM △接触器需要有一个点进PLC。而输出有4个，分别是KM △接触器、KMY接触器、KM 接触器及报警。

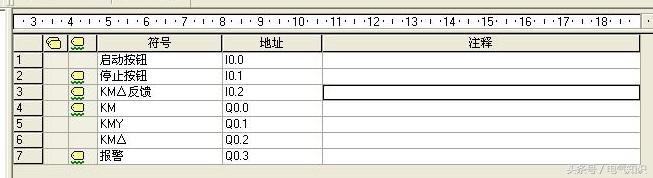

那么，输入输出点如下：

开始正式设计程序：

像这样题目把要求一个个列出来的小伙伴们可以一个个的编。比如这里，可以把第（1）点的要求先编出来：

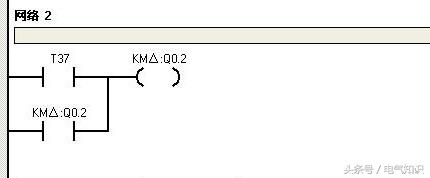

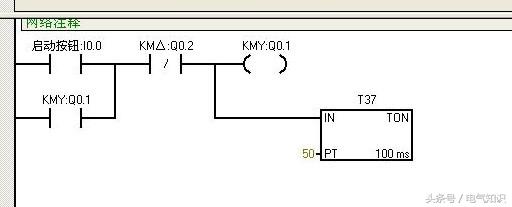

这里的网络1和网络2都是半成品，只有（1）点里面的功能，按下启动按钮I0.0后，KMY（Q0.1）得电，计时器T37开始计时。当T37计时5秒后，网络2的T37闭合，接通KM△（Q0.2）并自保持。网络1的常闭点KM△（Q0.2）由闭合变为打开，所以KMY（Q0.1）失电。

下面编（2）点：按下停止按钮SB2，电动机停止转动。具体如下：

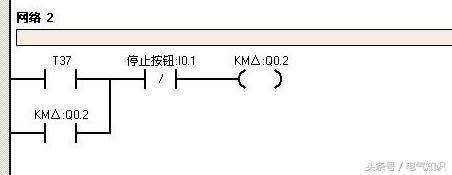

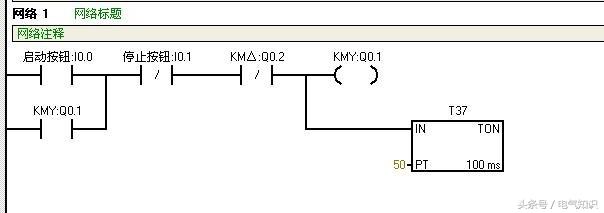

在网络1/2中分别加入停止按钮（I0.2）即可。

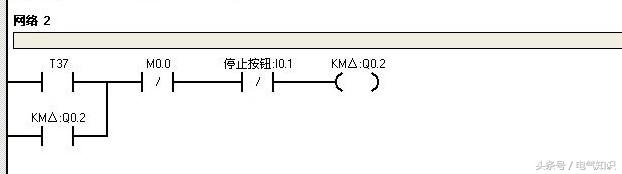

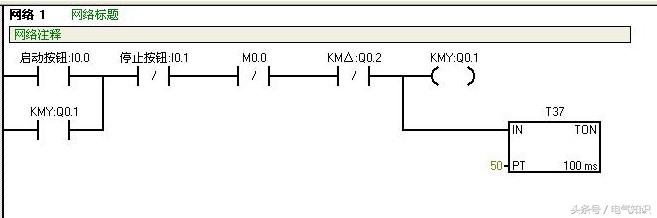

第（3）点：如果电动机Y启动6秒后还没有进入△运行（KM △接触器没有吸合），则自动停止转动，并且报警灯亮1秒暗1秒为断闪烁。以下为第（3）点编程后，包括（1）（2）点的完全版：

下面小编根据题意逐一进行说明：

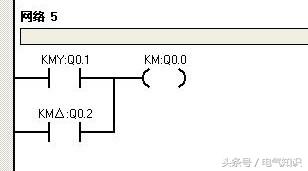

网络5：因为KM主接触器的动作条件为启动电路至停止电路，那么它的运行条件是KM △接触器或KM Y接触器任意动作。

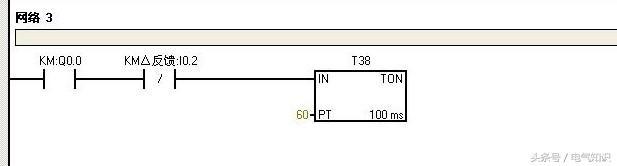

网络3：因为题意说电动机Y启动6秒后还没有进入△运行，则报警。那么久需要一个条件让电路启动后计时6秒。网络3就是利用主接触器KM与反馈型号KM △的条件为计时器计（T38）时，当电路在6S以前进入 △运行时，计时器无法计时6S。

网络4：当计时器（T38）计时6秒后，T38闭合将M0.0置位并自保持。M0.0也是报警的标志位。

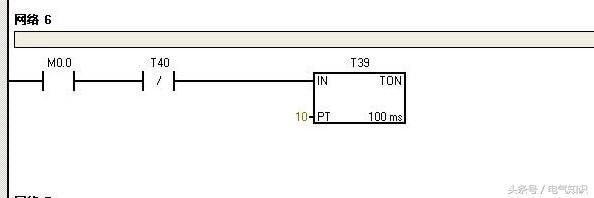

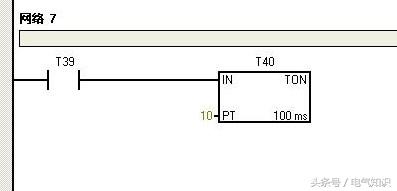

网络6、7：这是一个1秒高电平、1秒低电平的脉冲信号（T39）。

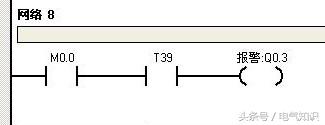

网络8：当M0.0接通时，通过脉冲信号T39使报警（Q0.3）输出。

好了，这个程序小编大约调试了3-4遍，也就是说小编犯了3-4个错误，所以小伙伴们遇见程序错了不要紧，慢慢来一点点调试总能做出来的。小伙伴们，你们说，是么？

好了！以上就是今天小编分享的全部内容。希望对大家有所帮助，如果您觉得不错的话，可以给小编留言或点赞哦~您的每一次点赞都是小编的动力源泉哦~
