PLC编程很难么？但如果有人把每一个符号的意义都讲清楚了呢？

要求按以下要求编写程序：

一台电动机要求在按下起动按钮后，电动机运行5秒，停3秒，重复3次后， 电动机自动停止。

同时设置有手动停机按钮和过载保护。

要求过载后，电机自动停止，复位后，再次按下启动按钮后，电机继续未完成的过程。

这里有以下几个要点：

1.电动机运行5秒，停3秒，重复3次后停止。

2.过载复位后，启动时是继续过程，而不是重新开始。

首先确定输入输出表：

下面是具体程序：

这里是利用计数器C0在复位之前所计数值不会清零的特点，当I0.0（启动按钮）启动后，正常情况下M0.0得电，T37每隔1秒发出一个高电平，随后又被自己复位重新计时。而计数器C0得到T37的高电平后向上计数一个。只有当I0.1（停止按钮）启动及C0计数到24后，C0才被复位。C0复位时，将M0.0也复位。

网络3就是根据C0的计数值进行输出，因为T37为1秒动作一次，所以C0的计数也是一秒，那么电机运行5秒后，停3秒，重复3次。就是24秒，电机在0-5秒，8-13秒，16-21秒运行。所以当C0大于等于0及小于5、大于等于8及小于13、大于等于16及小于21时Q0.0得电动作。

当I0.2（FR）置位时，切断M0.0电路，使输出停止。但是C0不复位，所以当再次启动时，C0接着刚才的计数值继续计数。

好了这就是小编这个电机的题目，这一次小编不但给小伙伴们准备了图文说明，在视频里小编打算录制2期。第一期主要讲接线及演示，第二期主要讲程序。希望大家能够喜欢。

看完小编的这篇文章，你们有什么想说的呢？欢迎评论区下方评论留言喔，您的每一次评论点赞就是对小编的肯定与鼓励，明天小编将会继续为大家带来更多好的内容，希望大家不要错过喔，小编给你们比心了喔！

PLC控制电路设计中常用的电气符号和文字符号，识图不再有压力

80年代中期,原国家标准局首次发布了一批电气制图和电气图形符号国家标准,包括GB 4728《电气图用图形符号》13项、GB 6988《电气制图》7项、GB 5465《电气设备用图形符号》2项及GB 5094《电气技术中的项目代号》等。这些标准依据相应IEC标准和有关文件编制。原国家标准局于1987年下发079号文《在全国电气领域全面推行电气制图和图形符号国家标准的通知》,规定自"1990年1月1日起,所有电气技术文件和图纸一律使用新国家标准,不准再使用旧的国家标准。

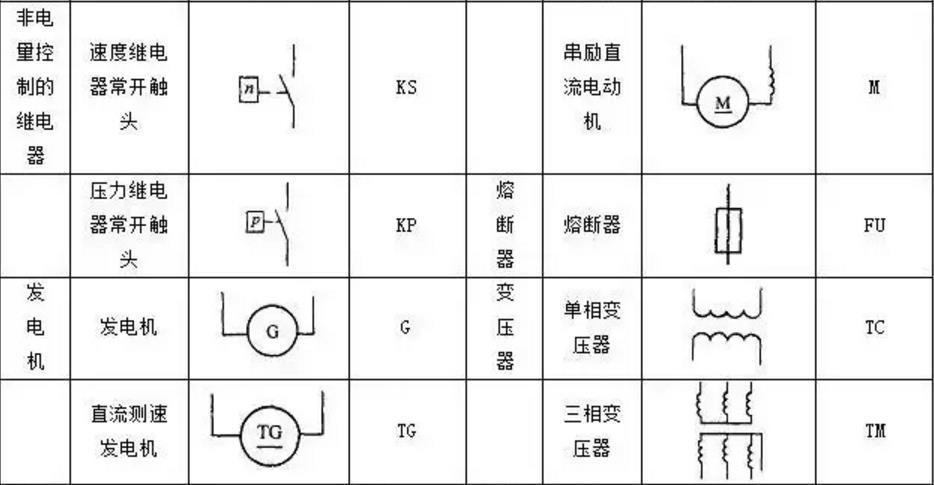

PLC电气控制中，使用的电气符号图相对少一些，常用电气符号如断路器、接触器、继电器、常开常闭按钮、电磁阀、三相单相交流电机、直流电机、伺服电机、变压器、电抗器、互感器、指示灯、蜂鸣器等则很常见，参见下表：

以上是PLC控制电路设计中常用的电气符号和文字符号，希望能够帮助到大家！以上内容来源网络，由微信公众号：建筑水电知识平台（AZPT991） 整理，如果想继续学习更多水电知识和安装视频可关注我们！
