13个PLC梯形图编程实例，想要学精通PLC，梯形图是基础中的基础！

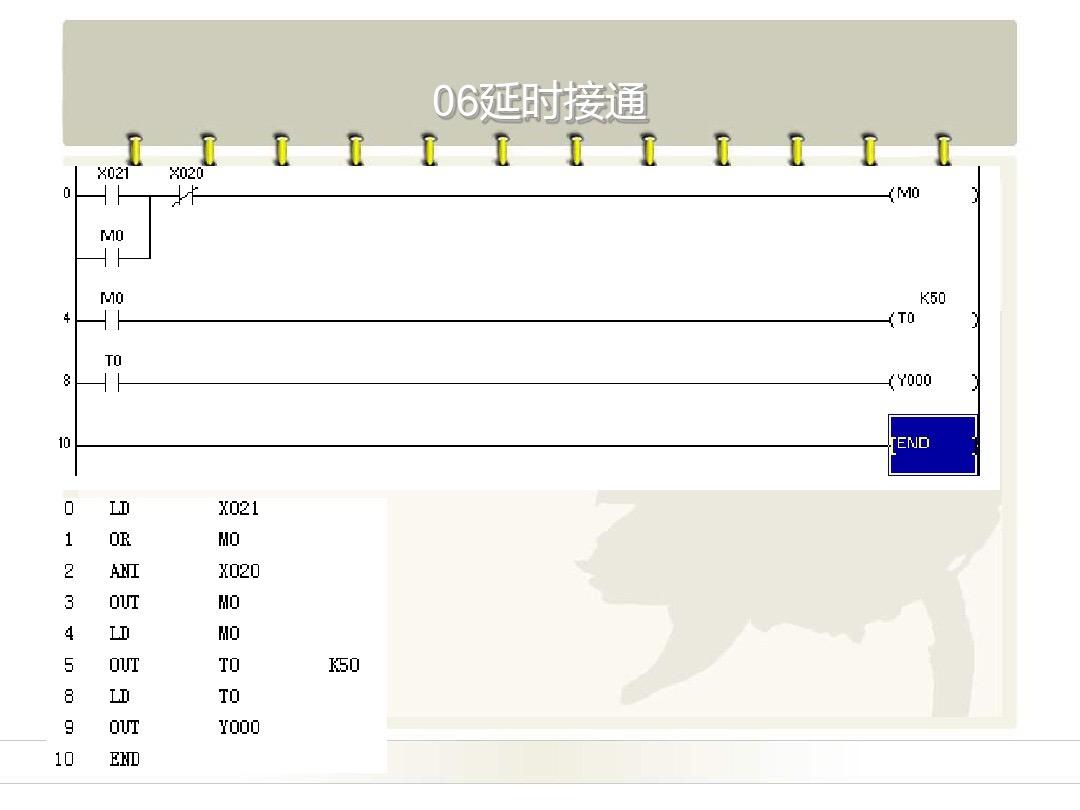

PLC控制相信很多的电力作业人员都很熟悉，我们都知道PLC的控制需要提前编写PLC程序，只有程序设定好了，PLC才会按照设定好的程序执行，而梯形图是进行PLC编程最快速有效的途径，很多的刚入门学习PLC的朋友对于梯形图很陌生，甚至不知道从哪里入手学习，今天我们就重点来看看常见的PLC梯形图中的经典电路：

干货！PLC常见的一键启停编程梯形图

根据最近网友向我我请教的一个PLC单键启停如何编写程序，PLC外部接线，一个输入信号，外部一个按钮可以控制启停的案例，分享一些我用台达PLC 做到一个按钮按一次启动，再按一次停止，依次循环。

一、先分享第一个编写梯形图

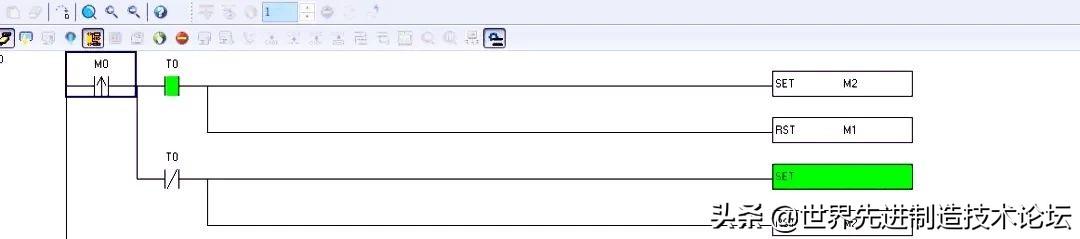

我在线仿真，第一次M0上升沿信号是，M2线圈吸合。

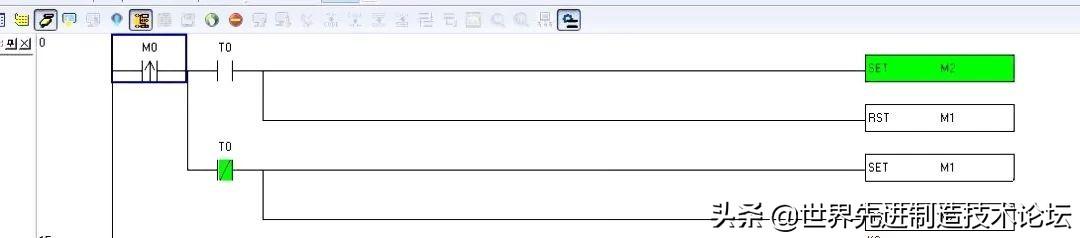

再给一个M0上升沿信号是，M1线圈吸合。

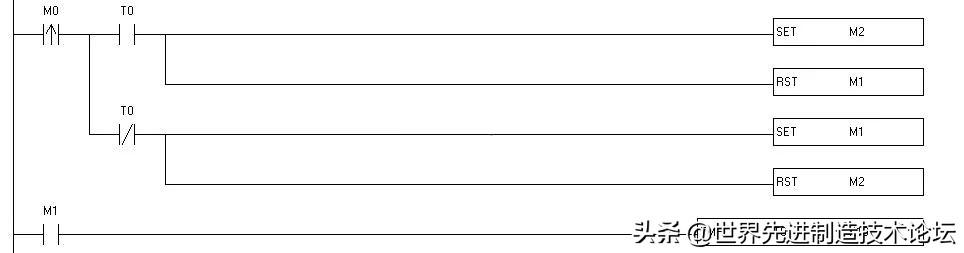

这是整个梯形图，大家在实践中，需要吧M0更换成X0,就是PLC的输入端，把M1.M2更换成Y1,Y2的，就是PLC输出端。我之所以这样编写，是为了仿真方便，给大家演示。这个是靠时间实现的。

02分享第二个编写梯形图

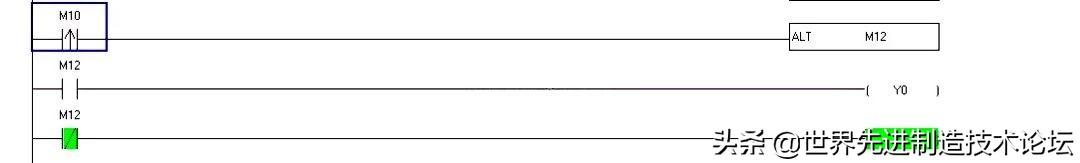

我这样用的是ALT指令，交替输出指令，这个比较简单，在我没有给M10上升沿信号的时候，是Y1是吸合的。

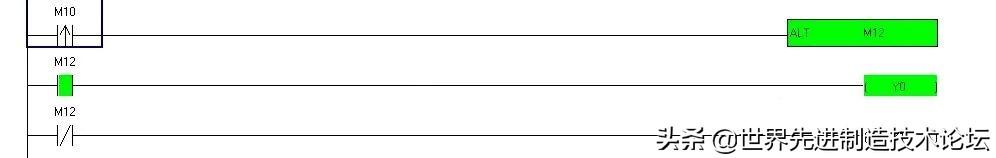

这是我给了M10上升沿信号，ALT指令输出，M12线圈吸合，然后Y0线圈吸合，Y1线圈失电。大家是实践中的时候，需要吧M10换成想X10，也就是PLC的输入信号。

我在所有的编程梯形图里用的都是上升沿编程指大家在实践中，也可以用梯形图的编程指令中下降沿和常开触点。

这个方式适合台达，三菱，信捷，汇川等编程的指令基本差不多，基本都可以这样编写就是可以实现，但是西门子不一样，这样编写不会实现，西门子需要另外一种编写方式，才可以实现。

内容来源：技成培训，侵权烦请联系删文。
