西门子WinCCV74用普通网卡通过Industrial Ethernet连接PLC步骤

前提条件：通过Industrial Ethernet工业以太网实现PLC系统与WINCC通讯的前提条件是PLC系统配备以太网模块或者使用带有PN接口的PLC，以太网模块列表如下表所示：

表2-1

在通讯设置之前务必确认模块支持Industrial Ethernet ISO通讯。

注：只有支持ISO通讯协议的模块才支持（Industrial Ethernet工业以太网）通讯，具体情况可查看STEP7中的模块信息。最简单的判断以太网模块是否支持Industrial Ethernet通讯的方式是，在STEP7的硬件组态Hardware中是否具有MAC参数的填写的输入框，如图2-1所示：

图2-1

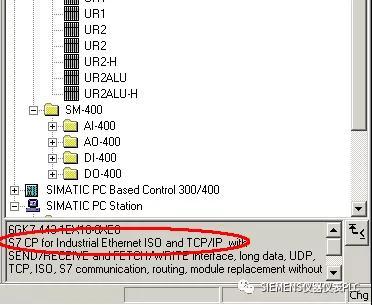

参考STEP 7软件中的产品硬件信息来判断以太网模块是否支持Industrial Ethernet工业以太网通讯，如下图2-2所示：

图2-2

本文下列步骤应用CP443-1型号的以太网通讯模块，使用普通以太网卡连接。

2.1 STEP7硬件组态

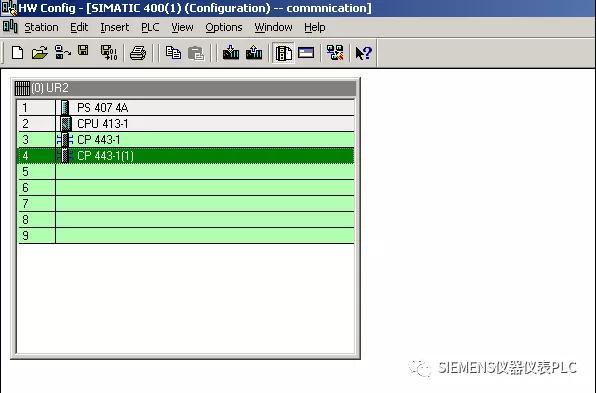

使用STEP7编程软件对PLC系统进行软件组态，在Hardware界面内插入实际的PLC硬件，在本例中使用了两块CP443-1通讯模块，WINCC使用CP443-1(1)和PLC进行通讯,如下图2-3所示：

图2-3

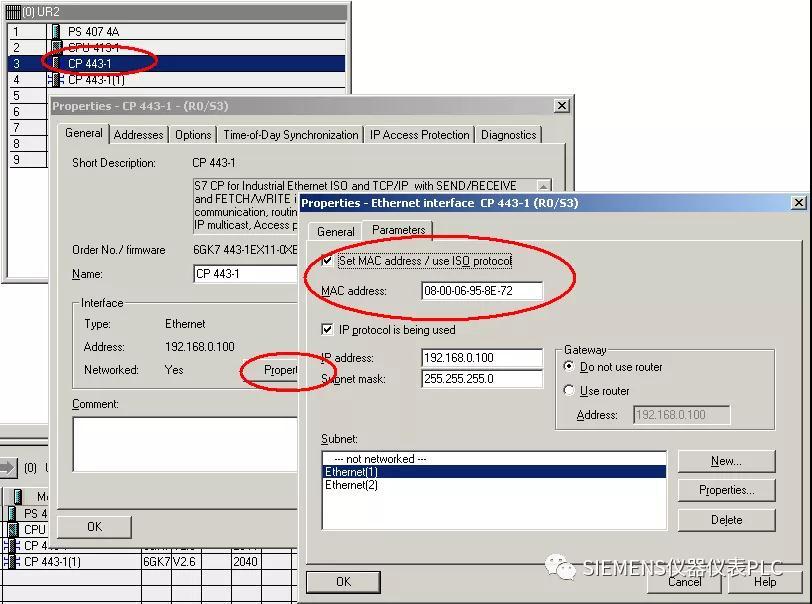

在CP343-1(1)通讯模块上双击，会弹出Properties-CP443-1的属性对话框，在对话框中点击Properties…按钮，弹出属性对话框，激活“Set MAC address/use ISO Protocol”，在MAC address下设置通讯板卡的MAC地址，如图2-4所示，该地址可以在物理通讯板卡端口处标签上查看。

图2-4

点击New按钮，新建一个工业以太网络，在弹出的对话框都使用默认设置，该步骤一定要做，否则无法建立通讯。

其中，Interface中的参数Networked(已连网)必须设置为Yes。

将组态编译，下载到CPU，则PLC方面设置完成。对于第一次使用工业以太网通讯，必须保证首先使用MPI或者PROFIBUS的通讯方式，将设置好参数的组态下载到目标PLC，此后即可通过工业以太网的方式进行程序监控和项目下载。

2.2 设置Set PG/PC Interface

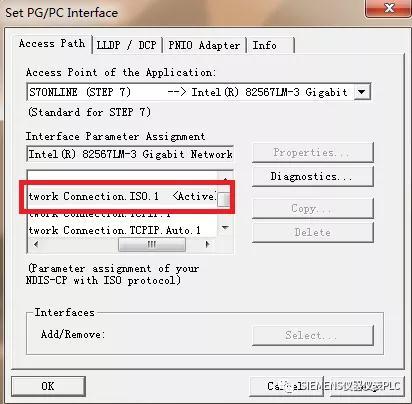

通讯接口设置，进入操作系统控制面板，双击Set PG/PC Interface。

在Access Point of the Application:的下拉列表中选择S7ONLINE ( STEP7 )；

在Interface Parameter Assignment：选择图1-6中的本地计算机网卡。

由于网卡名称较长，需要拖动水平滑块到最右侧。

选择 . ISO.1 结尾的本地网卡，如图2-5所示。

注意：使用的网卡不同，显示会有不同，请确保所选条目为您正在使用的普通以太网卡的名称。

图2-5

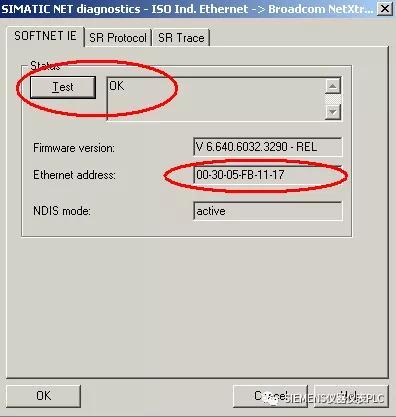

点击Diagnostics按钮后，可以对该网卡进行诊断，确保其正常工作，如图2-6。

图2-6

2.3 添加驱动程序和设置系统参数

打开WINCC工程在Tag Management-->SIMATIC S7 PROTOCOL SUITE->Industrial Ethernet，

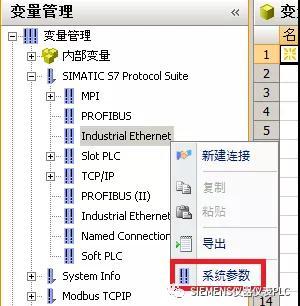

右键单击Industrial Ethernet，在弹出菜单中点击“系统参数”，如图2-7所示。

图2-7

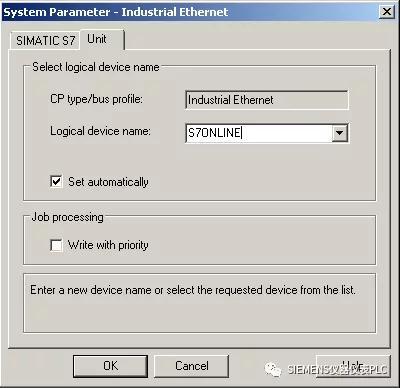

弹出System Parameter- Industrial Ethernet对话框，选择Unit标签，

设置Logic device name（逻辑设备名称）：S7ONLINE，如图2-8所示。

图2-8

2.4 添加通道与连接设置

添加驱动连接，设置参数。打开WINCC工程在Tag Management-->SIMATIC S7 PROTOCOL SUITE->Industrial Ethernet，右键单击Industrial Ethernet，在下拉菜单中，点击“新建连接”，在握手图标后面输入连接的名称。

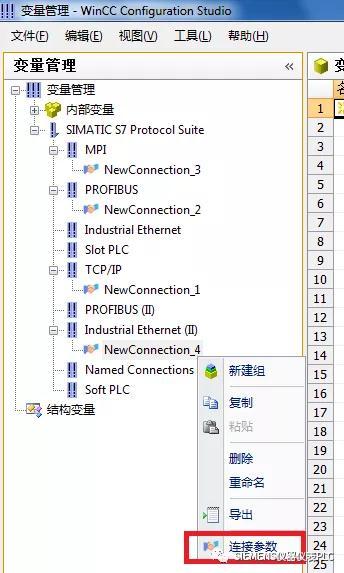

在连接名称上右键点击“连接参数”，如图2-9所示。

图2-9

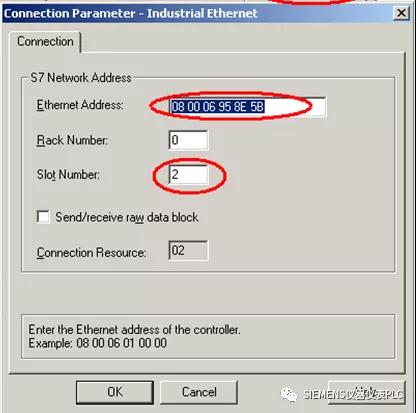

如图2-10在弹出Connection Parameter- Industrial Ethernet属性对话框中填入参数。

图2-10

Ethernet Address：输入在STEP7图2-4中已经设置的CP443-1通讯模块的MAC地址;

Rack Number：CPU所处机架号，除特殊复杂使用的情况下，一般填入0

Slot Number：CPU所处的槽号

注意：

如果使用S7-300的PLC，则Slot Number的参数为2；

如果是S7-400的PLC，则要根据STEP7项目中图2-3的Hardware软件查看CPU插在第几号槽内，不能根据经验和物理安装位置来随便填写，可能的参数为2、3、4（主要是依据电源的大小来决定）否则通讯不能建立。

最后点击确认，则通讯参数的设置已完成。

CODESYS读取PLC的MAC地址

在CODESYS的使用中，我们有时会需要读取PLC的MAC地址，比如希望通过识别PLC内部参数，来做一些加密等限制使用的功能，就可以用读取PLC网口MAC地址的方法实现。因为每个PLC的MAC值都是不一样的，通过这个网卡MAC值可以当成这个控制器的机器码。也就实现了程序和机器码的一一对应关系。

1.在Device上鼠标右键，选择点击“添加设备”，在添加设备弹窗中选择“以太网适配器”下方的“Ethernet”,最后点击“添加设备”，如下图

2.双击库管理器，查看库管理器中有没有“IoDrvEthernet”库，如果没有添加一下这个库

添加“IoDrvEthernet”库

3.扫描网络，激活设备

4.双击“Ethernet”,选择“通用”，点击“网络接口”最后面的“Browse”，在弹窗中选择“eth0”，这时下方会显示出该接口的IP地址和MAC地址，我们可以先记下来这个MAC地址，可以和我们编程读出来的MAC地址进行一下验证。最后点击确认。如下图

5.编写程序，如下图

我们定义的“MacAdr”是一个6个BYTE元素的数组，这个数组中存放的即为eth0的MAC值。开头说过MAC值是唯一的，其他PLC不可能存在有与之相同的码，此码即可当成唯一机器码用。

6.在线监控程序，看一下我们读出来的MAC地址，如下图

7.对比发现上面两种方式读到的MAC地址不一致，这是怎么回事呢？

原来我们用程序读出来的是ASCII码十进制，而我们通过点击设备网络端口获取的是ASCII码十六进制！所以我们得根据自己的需要进行转换。
