PLC编程入门级，SET（置位）与RST（复位）你编程道路上的左膀右臂

巩固基础知识，才能扩展应用，每天学一点

学过一段时间编程的小伙伴对“SET(置位)与RST(复位)”应该不陌生了吧。

如果你还不是经常用到，那你就需要加快脚步去练习一些稍微大一点的动作程序了。

至少我认为“SET(置位)与RST(复位)”是你编程道路上的左膀右臂。

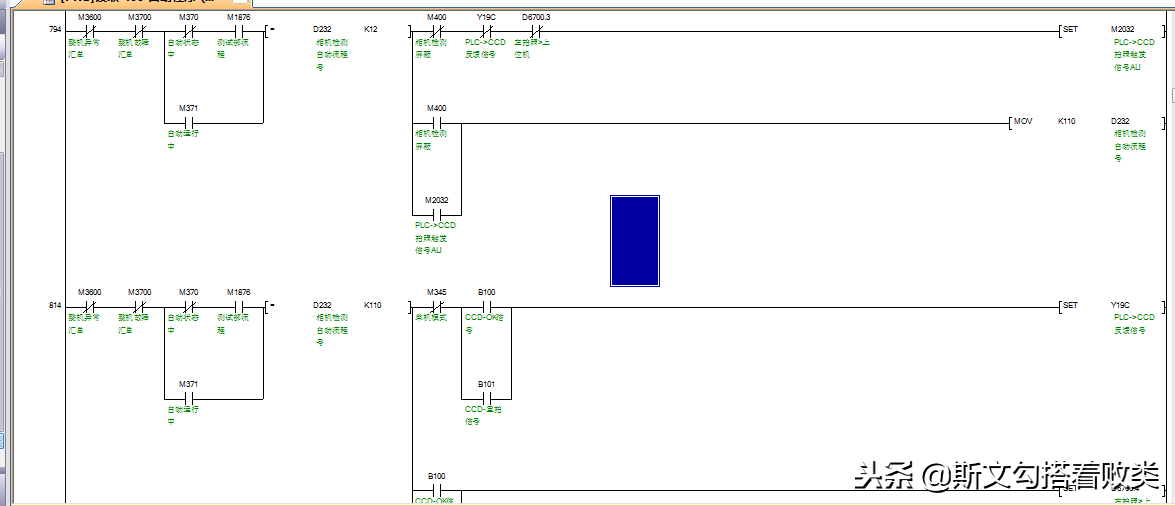

SET应用

当我们刚刚学习PLC到熟练的运用“线圈”的各种用法，什么双线圈，什么自锁，互锁等等。

当我们学习到了“SET(置位)与RST(复位)”后，

第一时间心里是不是有一万个尼玛。（开玩笑的，不同的运用方式方法而已）

“SET(置位)与RST(复位)”

SET执行指令变为ON时.

位软元件: 将线圈、触点置为ON。

字软元件的位指定: 将指定位置为1。

通俗的讲就是:当我们执行条件达到时将会进行置ON，并保持（哪怕执行条件不再成立）

如果是“线圈”就是直接自锁了

条件不成立测试

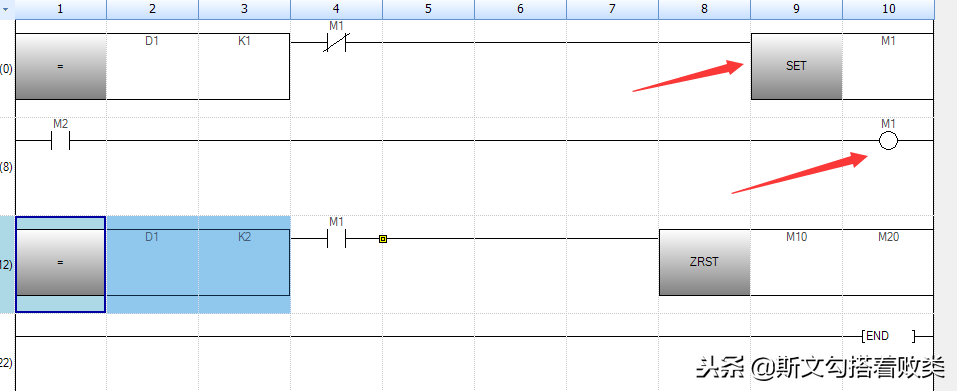

说明：当D1=1，M1常闭时，扫描时将执行 SET M1

M1将保持ON 的状态，即使前面常闭M1触点条件已经断开。

rst

RST输入变为ON时，。

位软元件: 将线圈、触点置为OFF。

定时器、计数器: 将当前值置为0，将线圈、触点置为OFF。

字软元件的位指定: 将指定位置为0。

字软元件、模块访问软元件、变址寄存器: 将内容置为0。

通俗的讲就是:当我们执行条件达到时将会进行置OFF或者将内容设为0

RST 描述

既然讲到RST (复位) ，三菱PLC提供了一条批量复位的指令（ZRST）

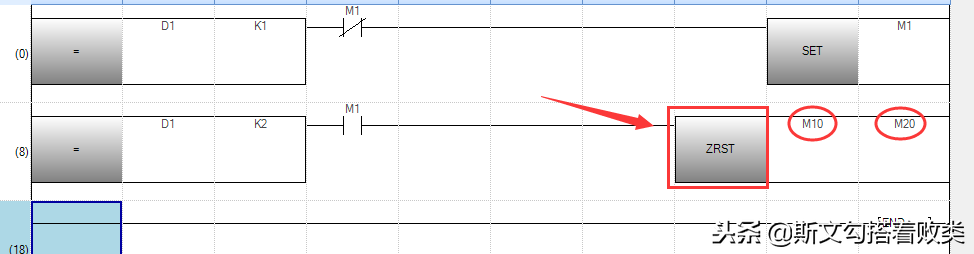

ZRST批量复位

批量复位需要类型一致，不然会报错。

介绍了一下这两个指令的一些解释。一起看几个测试

线圈与置位区别

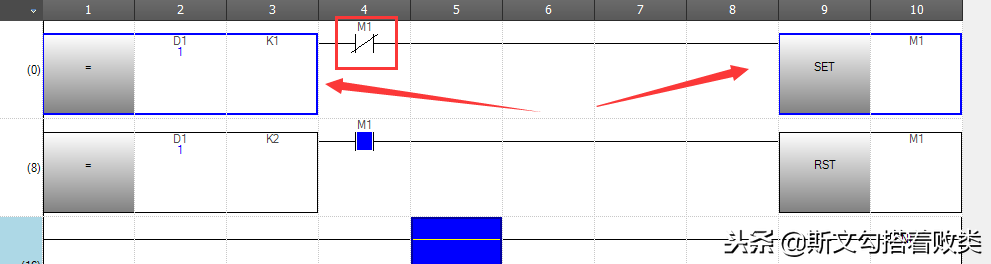

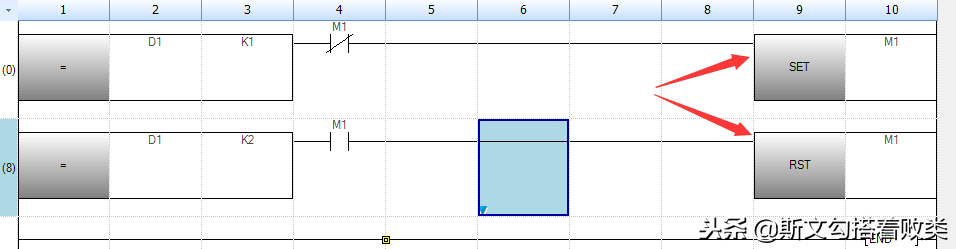

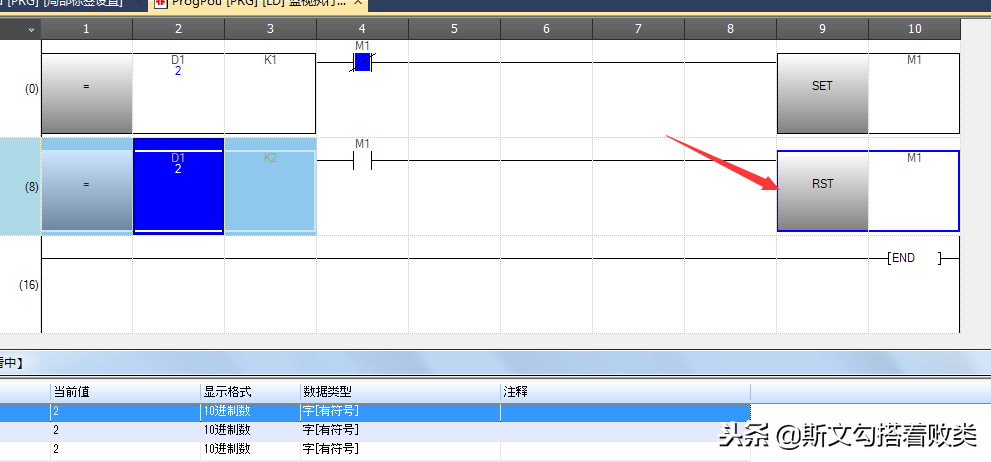

说明：当SET(置位)M1 , M1将保持，当扫描到第二行时用的是线圈，我们了解线圈其实就条件成立为ON，条件不成立为OFF. 按照扫描输出规则，结果输出离END近的结果。

SET(置位)与RST(复位)属于应用指令，条件成立执行指令，条件不成立则不执行指令

今天算是巩固了一下这两个指令，具体的一些用法，小伙伴们可以自行去测试看看运行的效果

觉得有帮助的小伙伴关注一下，转发收藏一下，

有什么不同意见或者疑问的可以评论或者私信我，

不管你是新手学习，还是工作中的难题。

三菱 FX 系列PLC的基本逻辑指令(2)

（1）SET（置位指令） 它的作用是使被操作的目标元件置位并保持。

（2）RST（复位指令） 使被操作的目标元件复位并保持清零状态。SET、RST指令的使用，当X0常开接通时，Y0变为ON状态并一直保持该状态，即使X0断开Y0的ON状态仍维持不变；只有当X1的常开闭合时，Y0才变为OFF状态并保持，即使X1常开断开，Y0也仍为OFF状态。

SET 、RST指令的使用说明：

1）SET指令的目标元件为Y、M、S，RST指令的目标元件为Y、M、S、T、C、D、V 、Z。RST指令常被用来对D、Z、V的内容清零，还用来复位积算定时器和计数器。

2）对于同一目标元件，SET、RST可以按任意顺序多次使用,但最后执行者有效。

主控指令（MC/MCR）

1）MC（主控指令） 用于公共串联触点的连接。执行MC后，左母线移到MC触点的后面。

2）MCR（主控复位指令） 它是MC指令的复位指令，即利用MCR指令恢复原左母线的位置。

在编程中，经常发生多个线圈同时由一个或一组触点控制的情况,如果在每个线圈的控制电路中串联相同的触点，则会占用大量的存储单元,使用主控制命令可以解决这个问题。

MC、MCR指令利用MC N0 M100实现左母线右移，使Y0、Y1都在X0的控制之下，其中N0表示嵌套等级，在无嵌套结构中N0的使用次数无限制；利用MCR N0恢复到原左母线状态。如果X0断开则会跳过MC、MCR之间的指令向下执行。

MC、MCR指令的使用说明：

1）MC、MCR指令的目标元件为Y和M，但不能用特殊辅助继电器。MC占3个程序步，MCR占2个程序步；

2）主控触点在梯形图中与一般触点垂直。主控触点是与左母线相连的常开触点，是控制一组电路的总开关。与主控触点相连的触点必须用LD或LDI指令。

3）MC指令的输入触点断开时，在MC和MCR之内的积算定时器、计数器、用复位/置位指令驱动的元件保持其之前的状态不变。非积算定时器和计数器，用OUT指令驱动的元件将复位，22中当X0断开，Y0和Y1即变为OFF。

4）在一个MC指令区内若再使用MC指令称为嵌套。嵌套级数最多为8级，编号按N0→N1→N2→N3→N4→N5→N6→N7顺序增大，每级的返回用对应的MCR指令，从编号大的嵌套级开始复位。

微分指令（PLS/PLF）

（1）PLS（上升沿微分指令） 在输入信号上升沿产生一个扫描周期的脉冲输出；

（2）PLF（下降沿微分指令） 在输入信号下降沿产生一个扫描周期的脉冲输出。

利用微分指令检测到信号的边沿，通过置位和复位命令控制Y0的状态。

PLS、PLF指令的使用说明：

1）PLS、PLF指令的目标元件为Y和M；

2）使用PLS时，仅在驱动输入为ON后的一个扫描周期内目标元件ON，M0仅在X0的常开触点由断到通时的一个扫描周期内为ON；使用PLF指令时只是利用输入信号的下降沿驱动，其它与PLS相同。

逻辑反、空操作与结束指令（INV/NOP/END）

1）INV（反指令） 执行该指令后将原来的运算结果取反。反指令的使用如图10所示，如果X0断开，则Y0为ON，否则Y0为OFF。

2）NOP（空操作指令） 不执行操作，但占一个程序步。执行NOP时并不做任何事，有时可用NOP指令短接某些触点或用NOP指令将不要的指令覆盖。当PLC执行了清除用户存储器操作后，用户存储器的内容全部变为空操作指令。

3）END（结束指令） 表示程序结束。若程序的最后不写END指令，则PLC不管实际用户程序多长，都从用户程序存储器的第一步执行到最后一步；若有END指令，当扫描到END时，则结束执行程序，这样可以缩短扫描周期。在程序调试时，可在程序中插入若干END指令，将程序划分若干段，在确定前面程序段无误后，依次删除END指令，直至调试结束。

堆栈指令（MPS/MRD/MPP）

堆栈指令是FX系列中新增的基本指令，用于多重输出电路，为编程带来便利。在FX系列PLC中有11个存储单元，它们专门用来存储程序运算的中间结果，被称为栈存储器。

（1）MPS（进栈指令） 操作结果被发送到堆栈存储器的第一段，先前发送的数据依次被移动到堆栈的下一段。

（2）MRD（读栈指令） 将栈存储器的第一段数据（最后进栈的数据）读出且该数据继续保存在栈存储器的第一段，栈内的数据不发生移动。

（3）MPP（出栈指令） 读取堆栈内存的第一个数据（进入堆栈的数据），数据从堆栈中消失，堆栈中的其他数据依次上移。

堆栈指令的使用说明：

1）堆栈指令没有目标元件；

2）MPS和MPP必须配对使用；

3）由于栈存储单元只有11个，所以栈的层次最多11层。

FX系列PLC的步进指令

1．步进指令（STL/RET）

步进指令是专为顺序控制而设计的指令。在工业控制领域许多的控制过程都可用顺序控制的方式来实现，使用步进指令实现顺序控制既方便实现又便于阅读修改。

FX2N中有两条步进指令：STL（步进触点指令）和RET（步进返回指令）。

STL和RET指令只有与状态器S配合才能具有步进功能。我们用每个状态器S记录一个工步，例STL S200有效（为ON），则进入S200表示的一步，开始执行本阶段该做的工作，并判断进入下一步的条件是否满足。一旦结束本步信号为ON，则关断S200进入下一步，如S201步。RET指令是用来复位STL指令的。执行RET后将重回母线，退出步进状态。

2．状态转移图

一个顺序控制过程可分为若干个阶段，也称为步或状态，每个状态都有不同的动作。当相邻两状态之间的转换条件得到满足时，就将实现转换，即由上一个状态转换到下一个状态执行。我们常用状态转移图描述这种顺序控制过程。用状态器S记录每个状态，X为转换条件。如当X1为ON时，则系统由S20状态转为S21状态。

状态转移图中的每一步包含三个内容：本步驱动的内容，转移条件及指令的转换目标。

步驱动Y0，当X1有效为ON时，则系统由S20状态转为S21状态，X1即为转换条件，转换的目标为S21步。

3.步进指令的使用说明

1）STL触点是与左侧母线相连的常开触点，某STL触点接通，则对应的状态为活动步；

2）与STL触点相连的触点应用LD或LDI指令，只有执行完RET后才返回左侧母线；

3）STL触点可直接驱动或通过别的触点驱动Y、M、S、T等元件的线圈；

4）STL触点驱动的电路块中不能使用MC和MCR指令，但可以用CJ指令；

5）由于PLC只执行活动步对应的电路块，所以使用STL指令时允许双线圈输出（顺控程序在不同的步可多次驱动同一线圈）；

6）在中断程序和子程序内，不能使用STL指令。
