AB PLC Controllogix系统基础及应用培训课程介绍

AB PLC Controllogix系统基

础及应用

授课老师：

课时内容

课时介绍

第1课时.前言

讲述本课程的由来，学习时的要领和介绍本课程的学习目录。

第2课时.可编程控制器工作原理01

讲授了可编程控制器的产生历史，背景和早期的可编程控制器的样子及

其工作原理。

第3课时.可编程控制器工作原理02

简述PLC的定义，特点和未来的发展趋势，重点叙述了AB PLC的应用特

点和它与众不同的优点。

第4课时.可编程控制器工作原理03

简述PLC的硬件组成部分和相应的配置图，讲述了PLC中的三大系统程序

存储器之间的相互比较的内容。

第5课时.可编程控制器工作原理04

叙述PLC中的模拟量输入模块和输出模块这两种模块的电路图，电源单

元和编程等知识点。

第6课时.可编程控制器工作原理05

简单介绍了可编程控制的物理结构，讲授了PLC工作过程的中心内容。

第7课时.可编程控制器工作原理06

讲述了PLC的编程语言的种类，重要的性能指标。最后，对本章的学习

进行了总结性叙述。

第8课时.ControlLogix系统硬件01

简述ROCKWELL公司的历史和主要产品名称。详述了其主要产品当中的硬

件组件，软件组件和架构格式等主要参数。

第9课时.ControlLogix系统硬件02

讲述ControlLogix系统中的通用平台，基础平台，基板设计和设计特点

等知识。

第10课时.ControlLogix系统硬件03

简述了ControlLogix系统的结构，硬件组成和其控制器类型，并对其中

常用的两种控制器进行了比较。

第11课时.ControlLogix系统硬件04

讲授了Logix安全控制器的特点和其常用的控制器的安装步骤，使用过

程及要领。

第12课时.ControlLogix系统硬件05

介绍了ControlLogix系统组态，控制器编程，I/O模块特性和开关量输

入输出等知识。

第13课时.ControlLogix系统硬件06

讲述了ControlLogix模拟量I/O模块的名称，说明和使用特点，简单介

绍了1756诊断型数字量模块特性，及其相关参数等知识点。

第14课时.ControlLogix系统硬件07

讲述了ControlLogix机架，电源的类型名称，特点等知识，并举实物证

第15课时.ControlLogix系统硬件08

详述了ControlLogix的网络通信，网络模块的参数知识。

第16课时.PLC的编程语言01

简述IEC1131-3标准的内容，分类和使用区域等知识。并重点讲述

IEC61131-3标准的中心内容。

第17课时.PLC的编程语言02

讲述IEC61131-3标准中的功能块，程序，文字，通信方法等中心内容的

使用注意点和方法。

第18课时.PLC的编程语言03

叙述IEC131-3标准中的梯形图编程有哪些缺点。简述变量的主要含义和

内容。

第19课时.PLC的编程语言04

讲述IEC1131-3标准的应用前景，设计方法和如何防止其缺陷的出现。

第20课时.PLC的编程语言05

讲述梯形图编程的四个基本概念，编程规则和基本步骤。

第21课时.PLC的编程语言06

简述PLC梯形图和继电器控制原理图的区别。讲授在不同的控制电路下

相应的梯形图应该是怎样的及编程时要注意的事项。

第22课时.PLC的编程语言07

讲述功能块图的概念，编程思想和其组成的元素内容。

第23课时.PLC的编程语言08

讲述顺序功能图的概念，特点，组成部分和例子。

第24课时.RSLogix5000程序设计01

讲述了AB PLC系统专用的编程软件RSLogix5000程序的基本状况和如何

安装该程序。

第25课时.RSLogix5000程序设计02

叙述了程序中的例程，规划程序等基本参数情况。讲述了程序的用户自

定义指令的优缺点。

第26课时.RSLogix5000程序设计03

讲授了如何设置程序中的电子匹配功能，添加I/O到I/O组态功能中。

第27课时.RSLogix5000程序设计04

教授了程序中的一些模块方面的设置方法和注意点。

第28课时.RSLogix5000程序设计05

讲述在程序中和标签有关的一些设置方面的问题。

第29课时.RSLogix5000程序设计06

讲述如何在RSLogix5000程序中进行梯形图编程。

第30课时.RSLogix5000程序设计07

讲述RSLogix5000程序中的常用指令的种类，并简述了某些指令的相应

位置和用法。

第31课时.RSLogix5000程序设计08

简单描述某些类型的计时器的结构和特点，并举出相应的例子来说明。

第32课时.RSLogix5000程序设计09

继续讲述Logix5000程序中的某些常用指令的用法。

第33课时.RSLogix5000程序设计10

讲授Logix5000程序中的程序控制指令和循环/中断指令的特点，结构文

本和使用事项。

第34课时.RSLogix5000程序设计11

第35课时.RSLogix5000程序设计12

第36课时.RSLogix5000程序设计13

81

第37课时.RSLogix5000程序设计14

第38课时.RSLogix5000程序设计15

第39课时.RSLogix5000程序设计16

第40课时.RSLogix5000程序设计17

第41课时.RSLogix5000程序设计18

第42课时.PLC自动化通信

第43课时.ControlLogix网络组态01

第44课时.ControlLogix网络组态02

第45课时.ControlLogix网络组态03

第46课时.ControlLogix网络组态04

第47课时.ControlLogix网络组态05

第48课时.上位机组态软件介绍01

第49课时.上位机组态软件介绍02

第50课时.上位机组态软件介绍03

第51课时.上位机组态软件介绍04

第52课时.上位机组态软件介绍05

第53课时.上位机组态软件介绍06

第54课时.上位机组态软件介绍07

第55课时.ControlLogix应用实例01

第56课时.ControlLogix应用实例02

第57课时.ControlLogix应用实例03

第58课时.ControlLogix应用实例04

第59课时.ControlLogix应用实例05

第60课时.ControlLogix应用实例06

第61课时.ControlLogix应用实例07

AB PLC 调试步骤

AB PLC 调试步骤 此调试步骤为本人在实际工作中的经验总结，仅供参考。

一、 上电前测绝缘电阻，检查硬件装配。

1. 用万用表分别测输入各相对地电阻；各相之间电阻以及 24V 对地电阻

等，是否有接地现象。

2. 对照图纸，检查实际硬件装配是否与图纸一致，模块顺序是否正确；总

线杆是否拨到位；通讯电缆是否连接，重新紧固连接。

3. 在打开 PLC 电源模块电源之前，也需要测输入电压，以防止第一次上

电损坏电源模块。

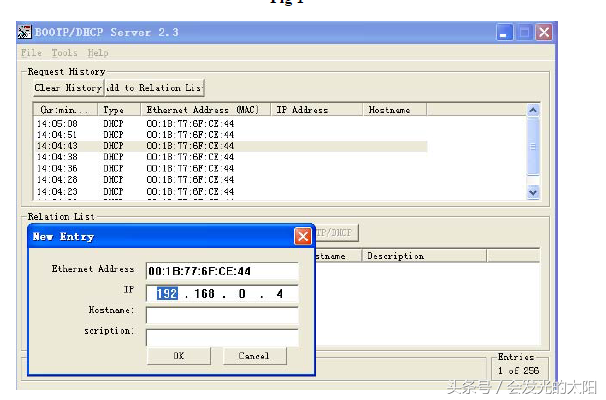

二、 BOOTP/DHCP 设 ENBT 的 IP 地址

1. 打开 BOOTP/DHCP 软件，根据 ENBT 的 MAC 地址，分别设置各以太

网模块的 IP 地址。

2. 在 Relation List 栏中选中对象，点击"Disable BOOTP/DHCP"按钮，使

以太网模块永久保存 IP 地址。

详细请参加 ENET-UM001。

三、 打开 RSLinx，配置驱动，RSWho 找目标 PLC。

1. 打开 RSLinx，打开 Configure Drivers 配置驱动。如果是以太网连接，则

选择"EtherNer/IP Driver"。

2. 打开 RSWho，查找目标 PLC，确定 RSLinx 中读到的硬件配置是否和实

际相符，如果不符合，需要断电后重新检查硬件装配连接，确保模块之

间的总线杆是否拨到位。

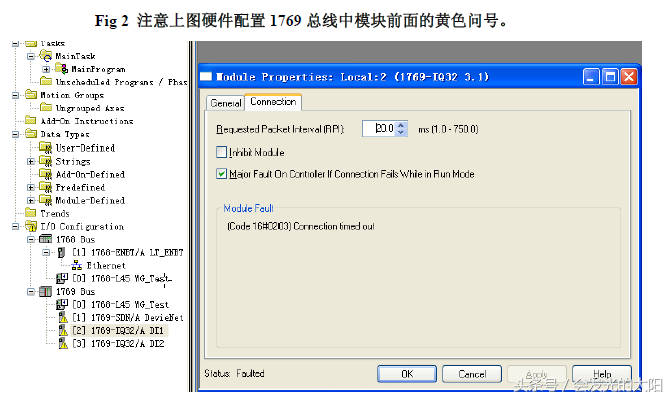

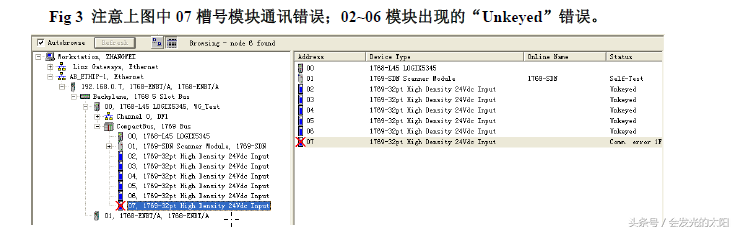

以下多种情况都是由于硬件装配不紧固，或是总线杆没到位所出现的问题

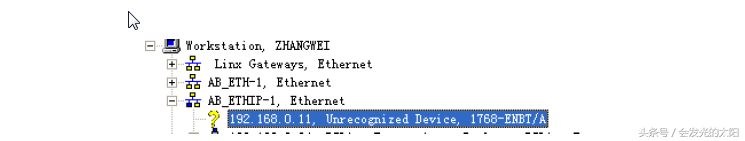

3. 上载 EDS 文件

如果出现下图中所示的黄色问号图标，表示主机中没有此模块 EDS 文件，

可以点击鼠标右键从模块中上载，也可以从 AB 官网上下载最新的 EDS 文件包。

四、 打开 RSLogix5000，刷固件版本，组态硬件配置，

1. 打开 RSLogix5000，设置路径，联机

在 RSLogix5000 中，点击"Communication"菜单，选择 RSWho，找出目标

PLC，选择"Online"联机，弹出对话框

2. 刷新 PLC 的固件版本

第一次联机系统会要求你刷新固件版本，选择"Update Firmware"刷新目标

PLC。这一步一定要注意，此时 PLC 不可断电中断，否则会造成不可修复的错

误。

另外，也可以借助 AB 系统自带的 ControlFLASH 工具刷新固件版本。

没有刷新版本时 CPU 指示灯"OK"呈绿色闪烁状态。

3. 组态硬件配置

在 RSLogix5000 硬件配置中组态网络的配置，此时可以参照 RSLinx 中显示

的硬件配置来组态。

五、 下载工程，开始打点

组态完成后，选择"Download"下载工程，CPU 模式由"PROG"改为"RUN"

模式，开始打点。
