PLC编程九步走，你的编程顺序合理吗？

科学的PLC编程步骤其实很简单，但往往大多数工程师就是认为简单而忽略很多细节。细节的忽略，必然会在以后出现问题。想避免日后的问题，只有好好的遵守规则，没有规矩不成方圆，plc编程一样有其自身的规矩。

第一步：阅读产品说明书

第一步看起来再简单不过了，但很多工程师都做不到。认为这一步是浪费时间，甚至只从供货方培训来了解设备。

仔细阅读说明书是编程的第一步 ，首先要阅读安全守则，知道哪些执行机构可能会对人身造成伤害，哪些机构间最容易发生撞击，当发生危险时如何解决，这些最致命的问题都在安全守则中，为什么不去看呢?

此外，关于设备每个元件的特性，使用方法，调试方法也在说明书中，不去阅读，即使程序正确，如果元件没有调试好，设备一样不能工作。再有，所有的电路图、气动液压回路图、装配图也在说明书中，不去阅读它怎么知道没种元件可以做何种改造呢。

第二步：根据说明书，检查I/O

检查I/O，俗称“打点”。 检查I/O的方法很多，但是一定要根据说明书提供的地址依次进行检查，在绝对安全的情况下来检查。

在检查输入点时，一般输入信号无非是各种传感器，如电容、电感、光电、压阻、超声波、磁感式和行程开关等传感器。检查这些元件比较简单，根据元件说明将工件放在工位上，或是移动执行机构检查传感器是否有信号即可。当然，不同的设备检测的方式可能不同，这要看具体情况而定了。

但是在检查输出信号时就要格外小心了。如果是电驱动产品，必须在安全情况下，尤其是保证设备不会发生撞击前提下，让执行机构的驱动器得电，检查执行机构是否能够运动。如果是液压或气动执行机构，同样在安全情况下手动使换向阀得电，从而控制执行机构。在检查输出信号时，不论执行机构的驱动方式是什么，一定要根据元件说明书 ，首先要保证设备和人身安全，要注意并不是所有设备的执行机构都可以通电测试的，所以有时个别的输出信号可能无法手动测试。

无论是输入还是输出装置，当传感器有信号或执行机构的驱动装置得电后，必须同时检查PLC上的I/O模块指示灯是否也点亮。很多设备中，输入输出信号是通过接线端子与PLC连接，有时接线端子的指示灯有信号 ，但不能保证由于连接导线内部断路，而PLC上相应的地址没有信号接通。这一点要特别注意。

在测量输入输出信号后，要同时将测量的地址记录下来，保证信号地址和说明书中一致。如有不同，再次测量设备地址，多次测量仍然不一致，先联系设备厂家，因为此时不能保证厂家提供的地址没有错误。

第三步：打开编程软件，进行硬件配置，并将I/O地址写在符号表中

不同的PLC使用不同的编程软件。但是对于任何一种软件来说，编程前的第一步就是进行硬件组态， 根据实际PLC的类型建立硬件配置及相应的通讯配置。硬件组态完成后，将之前在纸上记录下来的I/O地址写在软件的符号表中。 由于软件不同，对于符号表的定义可能不同，但一般的软件都有该功能，这一步是至关重要的。在编写符号表时，不仅要把设备输入输出的绝对地址写正确，最好再给每个地址命名并添加注释，这对后面的编程会非常方便。不需要在编程时每次都查询绝对地址，只要填写命名好的名称即可。当然，这也取决于软件是否具备此功能。

第四步：写出程序流程图

在编程之前，一定要在草稿上写出程序的流程图。 一个完整的程序，应该包括主程序、停止程序、急停程序、复位程序等部分，如果软件允许，应该将各个程序按“块”的形式编写，即一个程序是一个块，最终将每个块按需求来调用即可。

PLC最擅长的就是处理顺序控制，在顺序控制中主流程是核心，一定要确保制定好的流程是正确的，要在草稿上仔细检查。如果主流程存在问题，当程序被PLC执行后，很可能发生撞击，损坏设备或对人身造成危险。

第五步：在软件中编写程序

确保主流程没有问题后，便可以在软件中编写程序了。此外，还要注意停止、急停和复位程序的正确性，尤其是停止和急停程序，这是关系到人身安全和设备安全的最重要的程序，万万不可小视。一定要保证无论在任何情况下，只要执行停止或急停程序，设备绝对不会对人身造成伤害。推荐您关注微信号工控帮。

第六步：调试程序

在调试程序这一步中，可以分成两个方面。

1．如果条件允许，或是你的逻辑能力超强，可以先用软件的仿真功能做测试，但是很多繁琐的程序很难用软件仿真看出程序是否正确。

2．将程序下传到PLC中进行在线的调试。如果设备不动或运行中出现异常情况，先不要去修改程序，很可能是传感器没有调试到位，如果确保传感器无误，再去修改程序。

第七步：调试完成后，再次编辑程序

在上一步的调试中，由于对程序有所修改，故必须再次整体检查或编辑一下程序，然后将最终的程序下传到PLC中。

第八步：保存程序

在这一步中，要注意一个问题，就是应该将程序保存在什么地方？ PC硬盘？闪存设备？移动硬盘？当然这些都不可以，所有这些存储设备都可能感染病毒。所以，必须且只能将程序烧制到光盘上。而且还有一个问题，烧制的程序是哪个程序？在之前我们已经将最终调试并修改完成的程序下载到PLC中，如果PLC在执行该程序时完全无误的话，就将该程序上传到PC中，将此程序烧制到光盘中。

上面的一切都是为了安全。

第九步：填写报告

完成编程后，应该填写最后的调试报告，将遇到的问题和程序的一些难点问题一一记录下来。因为长时间以后，自己也会对程序的某些技巧的地方遗忘，同时也方便其他同事能够理解你所编写的程序。

END

▣ 来源：电工电气学习、

PLC程序设计规范及编程建议

我们在进行PLC程序设计时，最好能按照一个规范去编程，这样编出来的程序具有简单可靠，可读易懂性。下面我们来看一下都有哪些规范吧！

1、编程之前进行软元件规划，包括内部继电器、保持继电器、数据寄存器、定时器、计数器等。

2、编程时要进行程序功能结构的规划，比较大型的工程或设备按功能分块进行处理，一般以故障处理、手动处理、自动处理、输出处理这样的顺序进行编程。如一条自动化生产线中有提升机、移行、顶起旋转装置等，则应按上述单元分段分块编程。

3、在分段分块编写的程序前应加上简短的段注释，说明此段程序的功能，如有必要可以注明相应的工艺流程，便于程序的可读性。

4、在程序设计时，应对设备进行抽象，对如停止、急停、过载、超限、超时、等共用因子进行提取，放在启动回路或连锁回路，作为整个程序结构的大前提，在此基础下，再将程序分为自动、手动两大功能区。

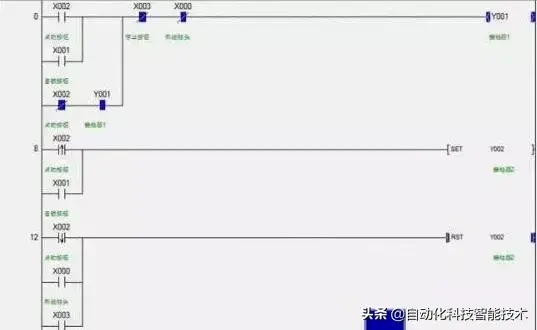

5、自动模式切换到手动模式时，程序应清除自动模式下的输出和中间状态。特别是在自动模式使用SET指令时，必须在手动模式用RESET指令予以清除。

6、单台设备控制中必须有手动/自动切换，以及手动操作时可以启/停功能，由自动切换到手动时，设备不能停机；由手动切换到自动时，设备启/停取决于自动程序。

7、在设计程序的时候，当出现工艺上的故障（非控制系统控制），最好将故障现象保持，并有灯光声音报警。直到操作工复位，以让其知道系统出现了故障。

8、程序设计时应设计程序总复位功能，便于使用者在设备出现故障情况下，可以方便尽快恢复设备正常工作。总复位应充分考虑在复位过程中设备和人员的安全。

9、严禁在程序中使用双线圈输出，即同一个输出线圈在程序中出现2次及以上。在不同模式条件下的对同一输出点的输出使用中间继电器进行中转，最后集中到一起并列输出。

10、一些安全用检测开关（如急停按钮、极限开关等）用常闭（NC）输入。PLC的输入点一般情况下默认为外围开关连接的是NO触点，对于需要接NC触点的须在注释中标明。所有注释应当清晰明了，不易产生误解。

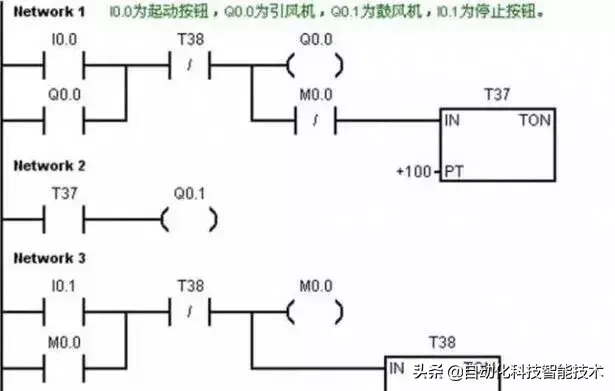

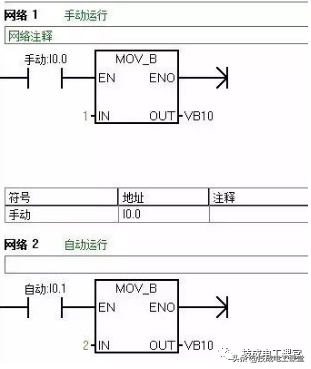

11、PLC和上位机（或触摸屏）组成监控系统时,在画面上很多时候需要有“手动”、“自动”等控制模式。在程序里面可以用“MOV”指令。如:当选择“手动”就将常数1 MOV到一个寄存器VB10里面,当选择“自动”就将2 MOV到同一寄存器VB10。只要判断寄存器的数据是多少，就知道系统是那种控制方式。这样的思路好处是容易理解，不需要互锁之类的程序。

12、在顺序控制程序时，即一个动作完成后，进入到下一个动作，等类似的顺序控制，采用+10控制模式，。其思路是:预置一个寄存器，在初始化时值为0,当系统启动后，对它+10，此时寄存器为10，寄存器等于10时可以做第一个动作；第一个动作完成后，再对寄存器+10，此时寄存器等于20，可以做第二个动作，这样只要判断寄存器里面数据为多少，就知道要完成那个动作。当需要跳跃动作时，可以不再+10，可以加+20\+30....，看实际的需要而定。为什么加10而不是加1，因为加10之后，如果插入一段，只要在这10个空余的地方随便选择一个位置就可以了。

13、程序有模拟量控制时，如果读取的数据误差很大，就需要采取其它的滤波方式，如算平均值等。

14、关于程序加密：对于加密程序的密码必须有专门的文件予以保存，并注明相应的用户名+密码+权限，分发给至少两个人以上了解密码，防止密码丢失带来无法打开程序的情况。

以上是小编综合了一些电气工程师进行程序设计时的一般规范，而总结出来的几个我认为比较重要的规范要点和编程建议，希望对你们有用~
