plc编程怎么增加网络 西门子200 PLC网络配置方法
发布时间 : 2025-03-18
作者 : 小编
访问数量 : 23
扫码分享至微信

西门子200 PLC网络配置方法

西门子200PLC在工程项目中经常会用到以太网通讯,而且以太网模块的通讯配置简单易懂,对工程人员来说易于掌握。

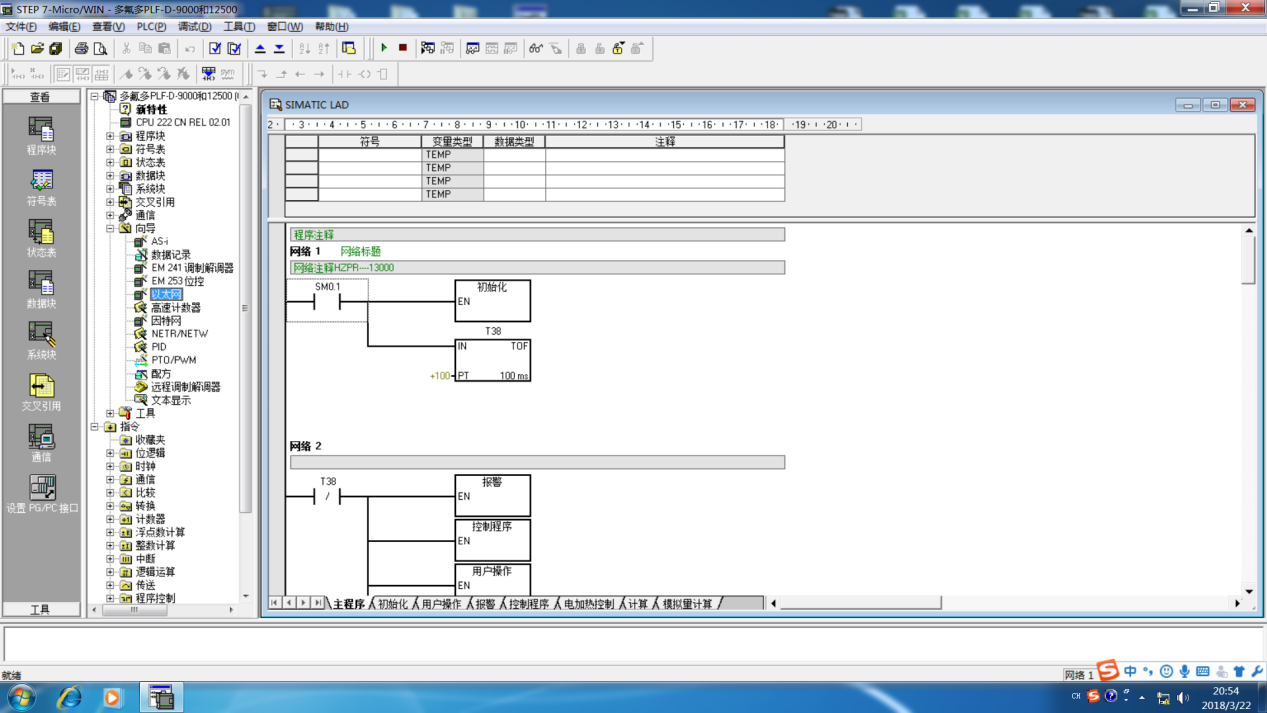

首先,在程序向导目录下选中以太网配置选项,如下图:

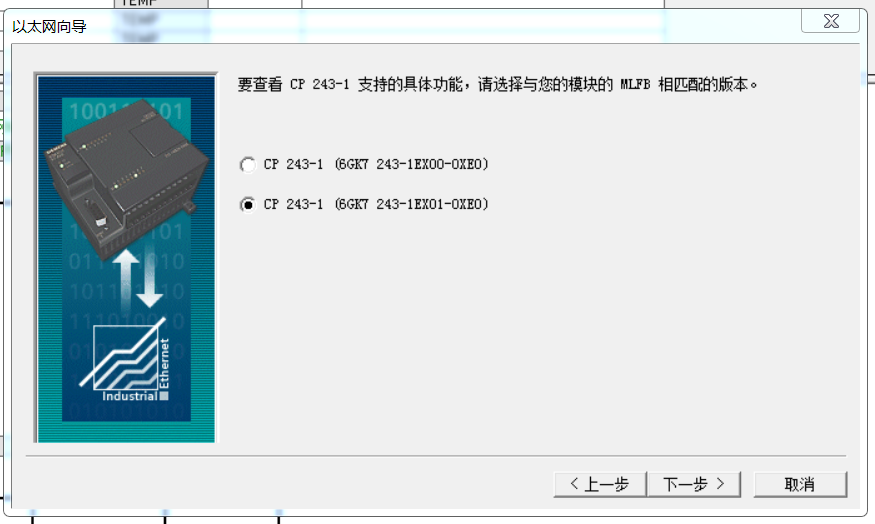

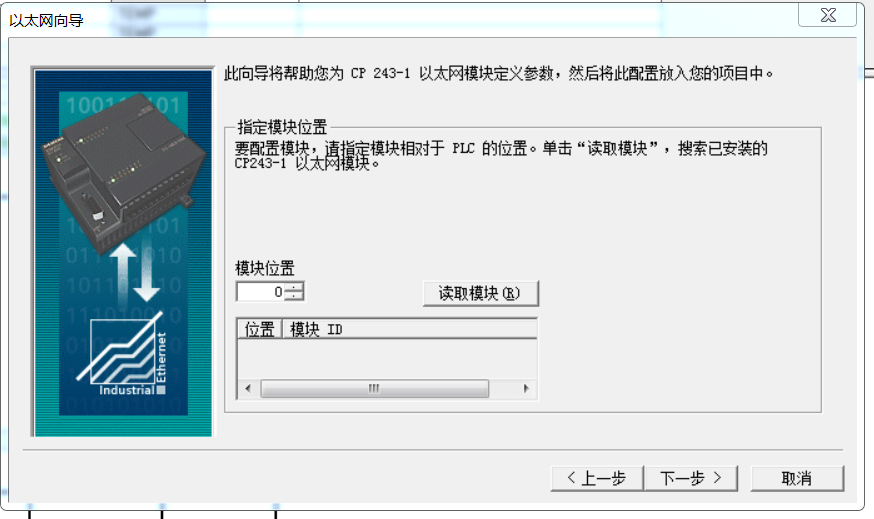

然后点击确认,进行以太网向导,通过编程线与PLC连接,通过读取模块能够自动识别模块安装位置,在CPU后一般默认为零,然后点击下一步对模块型号进行确认,如下面两图所示。

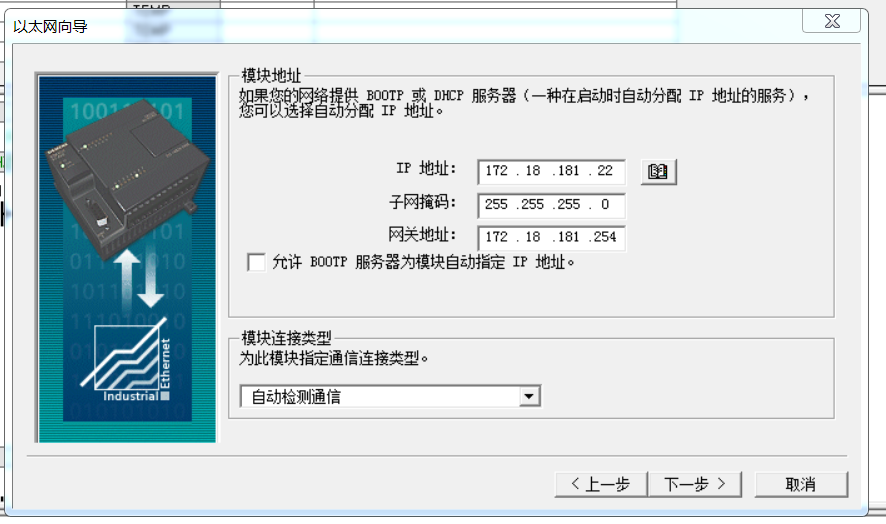

模块型号确认后,进入网络IP地址的设置向导,按要求进行地址设置后确认,进入下一步模块配置连接数目的设置,设置一个即可。如下面两图:

确定连接数目后进入连接参数配置,一般设置为服务器连接,同时接受所有连接请求,点击确认,进入是否生成CRC保护选项,选择是,进入下一步设置。

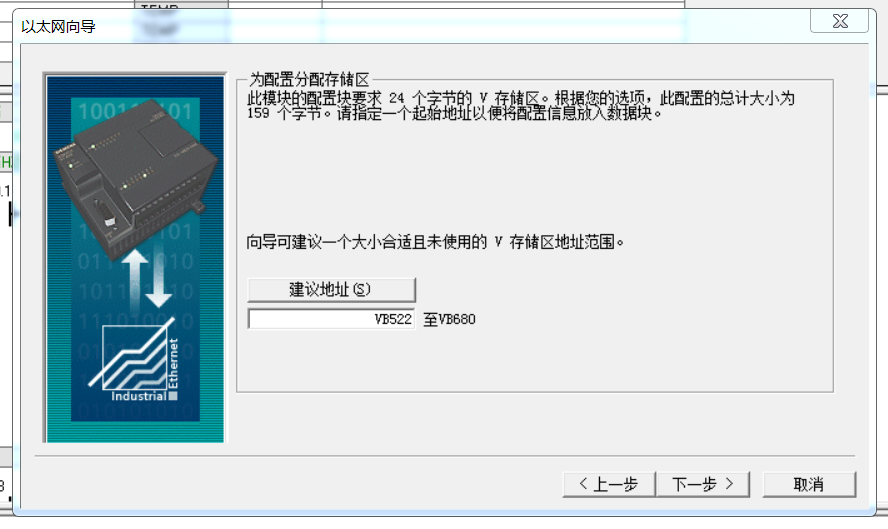

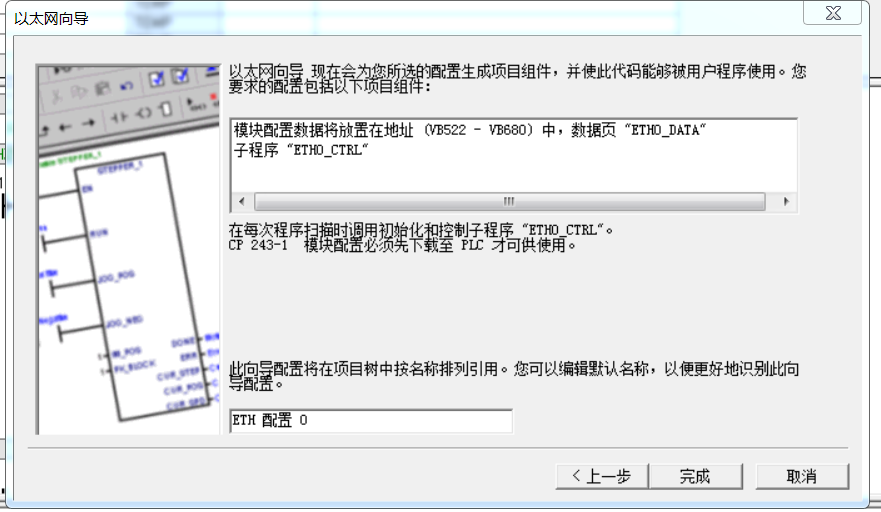

向导会建议生成一个未使用的V存储地址范围,为避免与程序地址冲突,尽量将地址设置数据较大为宜,然后点击下一步,确认后配置完成。

以太网模块配置完成后,将程序重新下载PLC,并启动设备,通过命令提示符中的ping命令,对所配置的网口地址进行测试,看是否配置成功。

西门子S7-200SMART入门,如何建立通信连接,如何创建程序

连接到 CPU

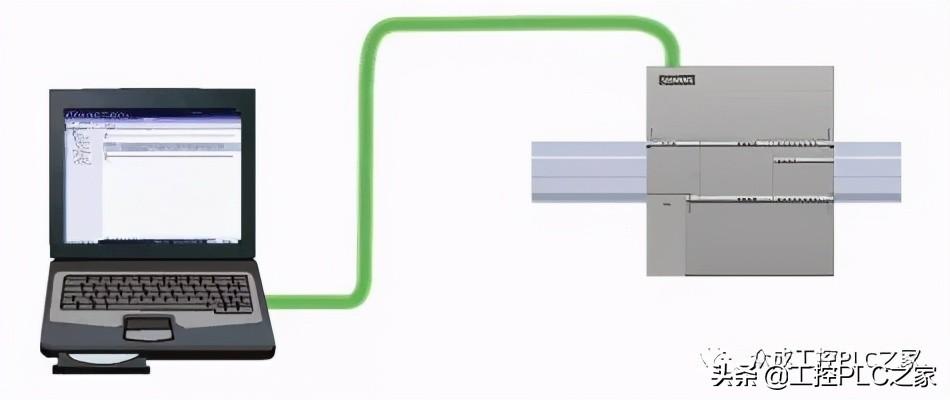

只需将电源连接到CPU,然后用以太网通信电缆连接编程设备与 CPU。

将电源连接到 CPU

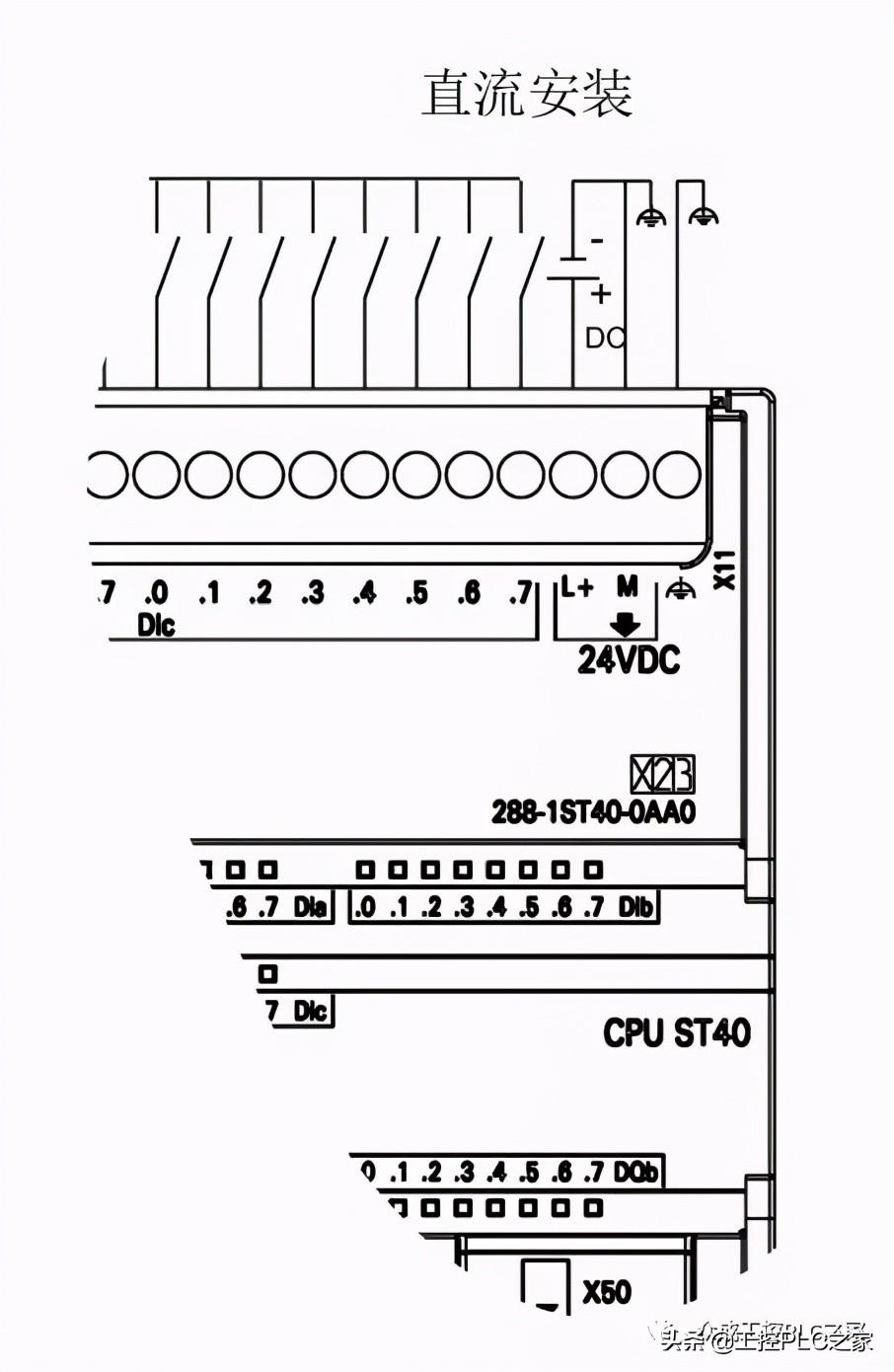

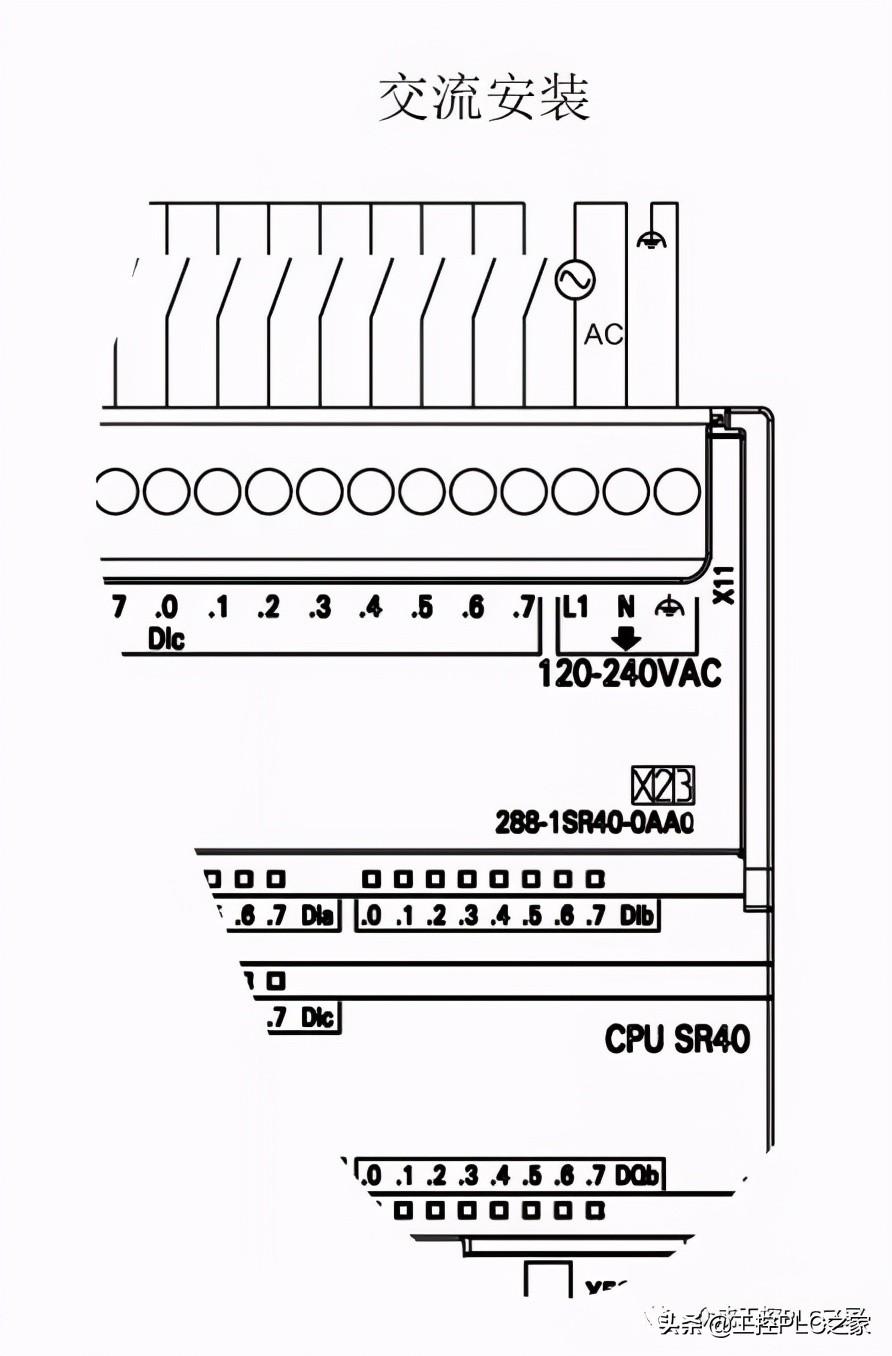

下图显示了直流和交流型 CPU 的接线。

CPU 通信注意事项

CPU 可以与以太网上的STEP 7-Micro/WIN SMART 编程设备进行通信。

在 CPU 和编程设备之间建立通信时请考虑以下几点:

● 组态/设置:单个 CPU 不需要硬件配置。如果想要在同一个网络中安装多个

CPU,则必须将默认 IP 地址更改为新的唯一的 IP 地址。

● 一对一通信不需要以太网交换机;网络中有两个以上的设备时需要以太网交换机。

建立硬件通信连接

以太网接口可在编程设备和 CPU 之间建立物理连接。由于 CPU 内置了自动跨接功能,所以对该接口既可以使用标准以太网电缆,又可以使用跨接以太网电缆。将编程设备直接连接到 CPU 时不需要以太网交换机。

要在编程设备和 CPU 之间创建硬件连接,请按以下步骤操作:

1. 安装 CPU。

2. 将 RJ45 连接盖从以太网端口卸下。收好盖以备再次使用。

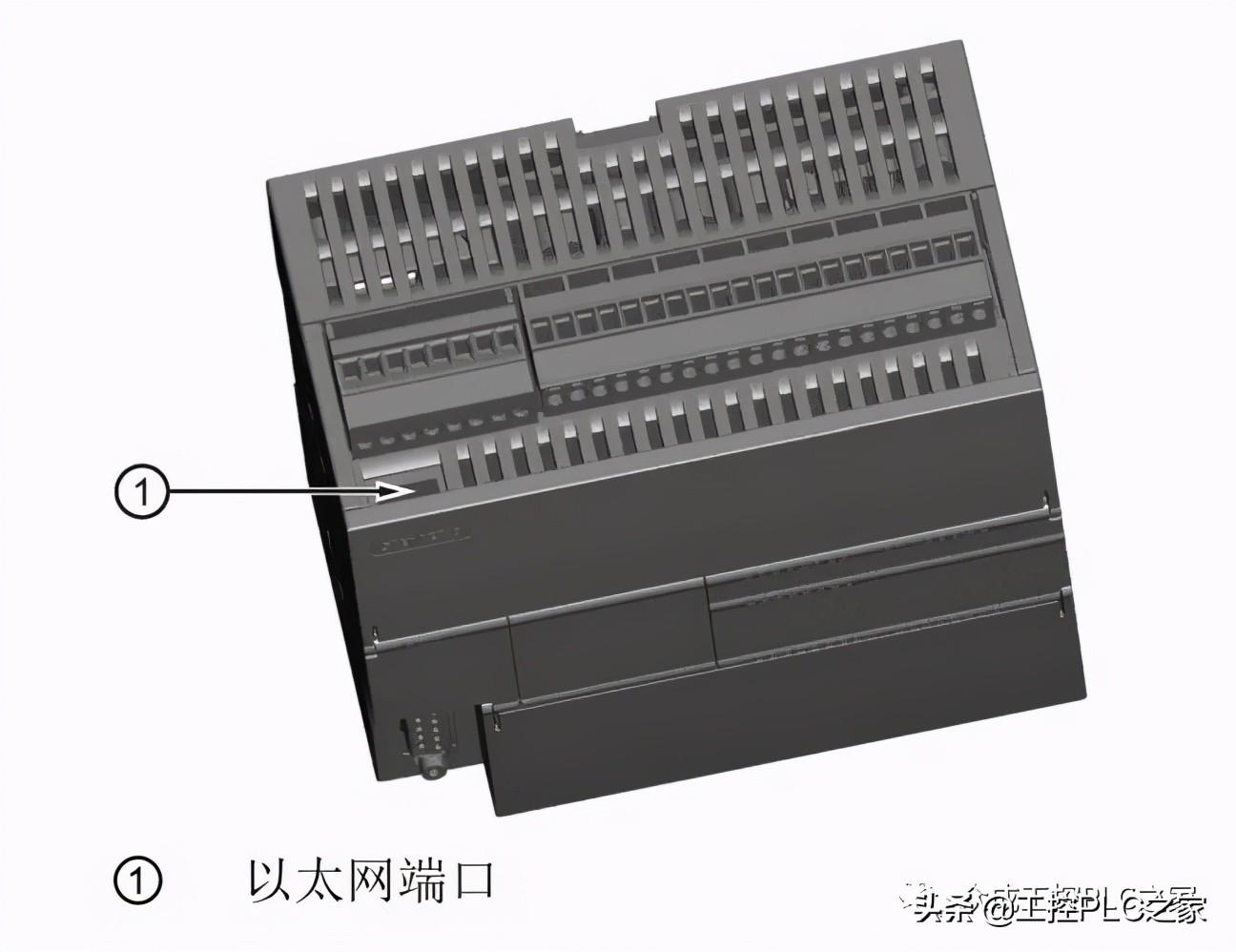

3. 将以太网电缆插入 CPU 顶部的以太网端口中,如下所示。

4. 将以太网电缆连接到编程设备上。

与 CPU 建立通信

在 STEP 7-Micro/WIN SMART 中,使用以下方法之一显示“通信”(Communications) 对话框,组态与 CPU 的通信。

● 在项目树中,双击“通信”(Communications) 节点。

● 单击导航栏中的“通信”(Communications) 按钮 。

● 在“视图”(View) 菜单功能区的“窗口”(Windows) 区域内,从“组件”(Component)

下拉列表中选择“通信”(Communications)。

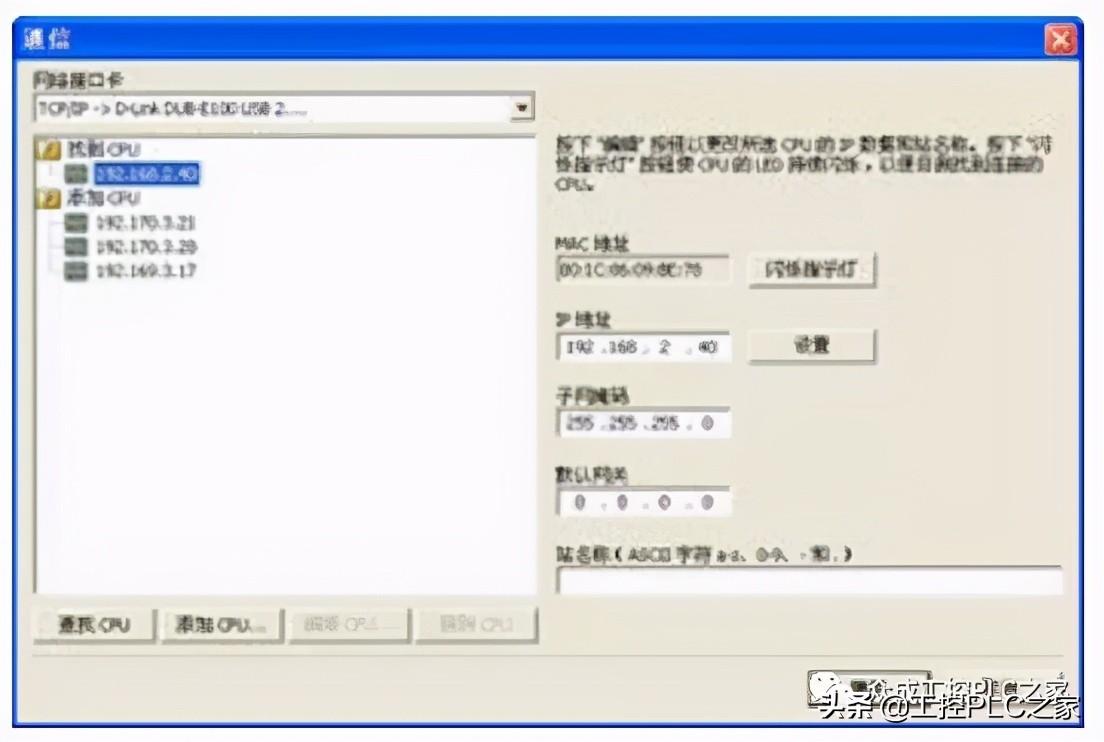

“通信”(Communication) 对话框提供了两种方法来选择所要访问的 CPU:

● 单击“查找 CPU”(Find CPU) 按钮以使 STEP 7-Micro/WIN SMART 在本地网络中搜索CPU。在网络上找到的各个 CPU 的 IP 地址将在“找到 CPU”(Found CPU) 下列出。

● 单击“添加 CPU ...”(Add CPU ...) 按钮以手动输入所要访问的 CPU 的访问信息(IP 地址等)。通过此方法手动添加的各 CPU 的 IP 地址将在“添加CPU”(Added CPU) 中列出并保留。

对与“已发现 CPU”(CPU 位于本地网络),可通过“通信对话框”(Com

munications dialog) 与您的 CPU 建立连接:

• 选择网络接口卡的 TCP/IP。

• 单击“查找 CPU”(Find CPU) 按钮,将显示本地以太网网络中所有可

操作 CPU(“已发现 CPU”)。所有CPU 都有默认 IP 地址。

• 高亮显示 CPU,然后单击“确定”(OK)。

对于“已添加 CPU”(CPU 位于本地网络或远程网络),可通过“通信

对话框”(Communications dialog) 与您的CPU 建立连接:

• 选择网络接口卡的 TCP/IP。

• 单击“添加 CPU”(Add CPU) 按钮,执行以下任意一项操作:

– 输入编程设备可访问但不属于本地网络的CPU 的 IP 地址。

– 直接输入位于本地网络中的 CPU 的 IP 地址。

所有 CPU 都有默认 IP 地址。

• 高亮显示 CPU,然后单击“确定”(OK)。

与 CPU 建立通信之后,即可创建和下载示例程序。要下载所有项目组件在“文件”(File) 或PLC 菜单功能区的“传输”(Transfer) 区域单击“下载”(Download)

按钮,也可按快捷键组合 CTRL+D。

如果 STEP 7-Micro/WIN SMART 未找到您的CPU,请检查通信参数设置并重复以上步骤。

使用 STEP 7-Micro/WIN SMART创建示例程序

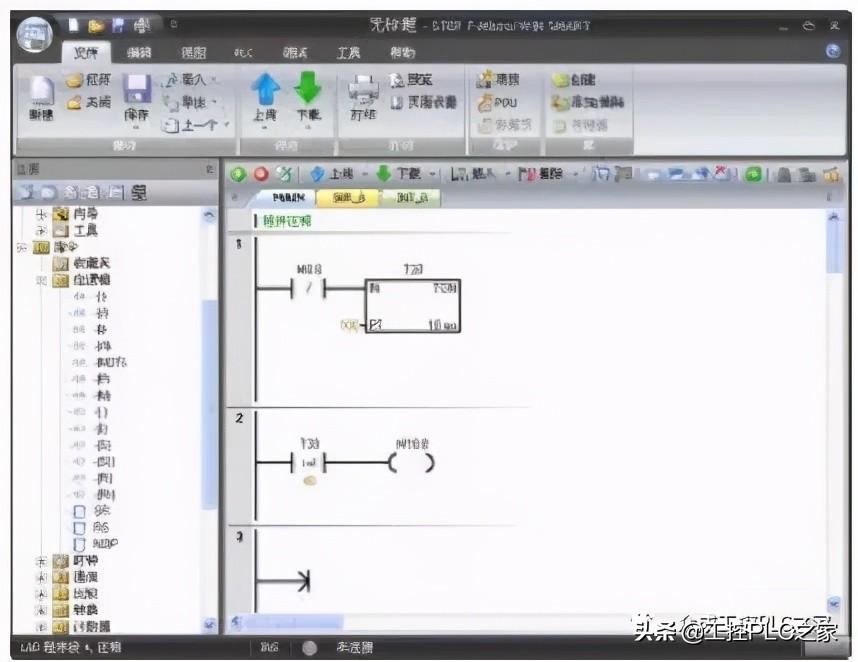

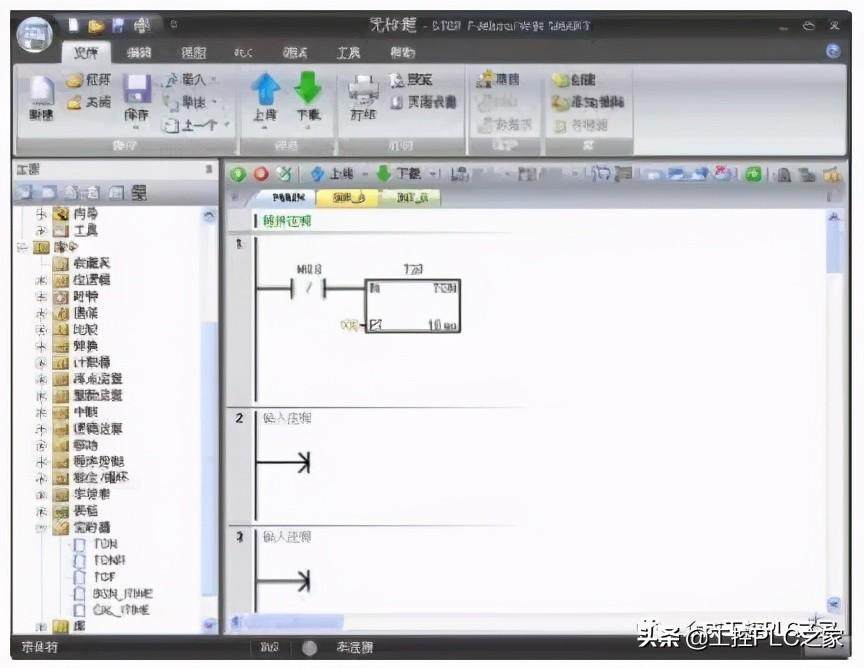

该程序在三个程序段中使用 6 条指令创建了一个非常简单的自启动、自复位定时器。在本例中,使用梯形图 (LAD) 编辑器输入程序指令。下面的示例以 LAD 和语句表 (STL)形式显示了整个程序。描述列说明每个程序段的逻辑。时序图显示了程序的运行。

程序段 1:启动定时器

要输入触点 M0.0:

1. 双击“位逻辑”(Bit Logic) 图标或单击加号 (+) 以显示位逻辑指令。

2. 选择“常闭”触点。

3. 按住鼠标左键并将触点拖到第一个程序段中。

4. 为触点输入以下地址:M0.0

5. 按回车键即输入该触点地址。

要输入定时器指令 T33:

1. 双击“定时器”(Timers) 图标以显示定时器指令。

2. 选择“TON”(接通延时定时器)指令。

3. 按住鼠标左键并将定时器拖到第一个程序段中。

4. 为定时器输入以下定时器编号:T33

5. 按回车键即输入定时器编号,光标将移动到预设时间 (PT) 参数。

6. 为预设时间输入以下值:+100.

7. 按回车键即输入该值。

程序段 2:接通输出

要输入比较指令:

1. 双击“比较”(Compare) 图标以显示比较指令。选择“>=I”指令(大于或等于整数)。

2. 按住鼠标左键并将比较指令拖到第二个程序段中。

3. 单击触点上方的“???”,然后输入以下定时器地址值:T33

4. 按回车键即输入定时器编号,光标将移动到将与定时器值进行比较的其它值。

5. 输入要与定时器数值比较的以下值:+40

6. 按回车键即输入该值。

要输入用于接通输出 M10.0 的指令:

1. 双击“位逻辑”(Bit Logic) 图标以显示位逻辑指令并选择输出线圈。

2. 按住鼠标左键并将线圈拖到第二个程序段中。

3. 单击线圈上方的“???”,然后输入以下地址:M10.0

4. 按回车键即输入该线圈地址。

程序段 3:复位定时器

要输入 T33 的定时器位触点:

1. 从位逻辑指令中选择“常开”触点。

2. 按住鼠标左键并将触点拖到第三个程序段中。

3. 单击触点上方的“???”,然后输入定时器位的地址:T33

4. 按回车键即输入该触点地址。

要输入用于接通 M0.0 的线圈:

1. 从位逻辑指令中选择输出线圈。

2. 按住鼠标左键并将输出线圈拖到第三个程序段中。

3. 单击线圈上方的“???”,然后输入以下地址:M0.0

4. 按回车键即输入该线圈地址。

为项目设置 CPU

组态项目,使 CPU 和版本与物理 CPU 相匹配。如果项目组态所使用的 CPU 及 CPU版本不正确,则将可能导致下载失败或程序无法运行。如需选择 CPU,则请单击“模块”(Module)列下的“CPU”字段,将显示下拉列表按钮,从下拉列表中选择所需 CPU。执行相同的步骤,在“版本”(Version) 列中选择 CPU 版本。

保存示例项目

输入以上三个指令程序段后,即已完成程序的输入。程序保存后,即创建了一个含 CPU类型和其他参数的项目。要以指定的文件名在指定的位置保存项目:

1. 在“文件”(File) 菜单功能区的“操作”(Operations) 区域,单击“保存”(Save)

按钮下的向下箭头以显示“另存为”(Save As) 按钮。

2. 单击“另存为”(Save As) 按钮,然后为保存项目提供文件名。

3. 在“另存为”(Save As) 对话框中输入项目名称。

4. 浏览到想要保存项目的位置。

5. 点击“保存”(Save) 以保存项目。

保存项目后,可下载程序到 CPU。

下载示例程序

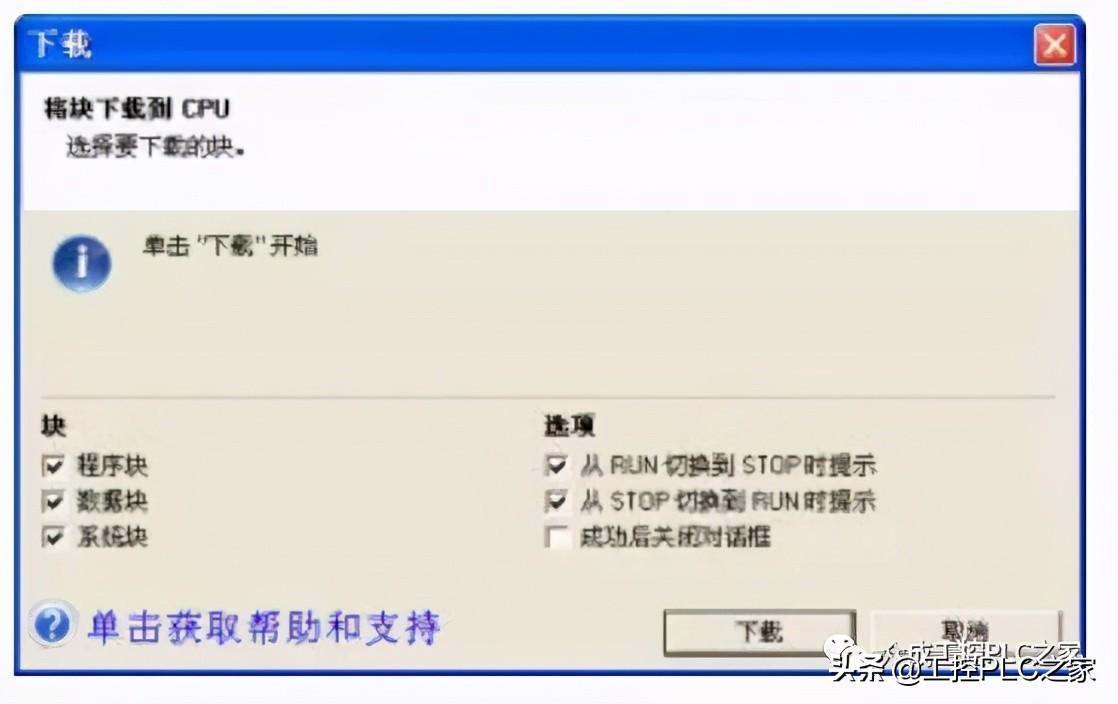

要下载所有项目组件,在“文件”(File) 或 PLC菜单功能区的“传送”(Transfer)区域单击“下载”(Download)按钮,也可按快捷键组合“CTRL+D”。

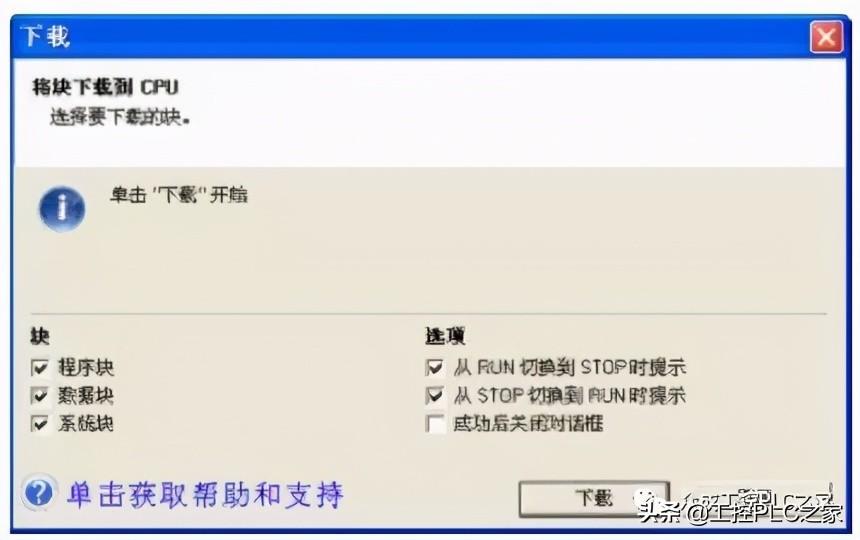

单击“下载”(Download)对话框中的“下载”(Download)按钮。STEP 7-Micro/WIN SMART将完整程序或您所选择的程序组件复制到 CPU。如果 CPU 处于 RUN 模式,将弹出一个对话提示您将 CPU 置于 STOP 模式。单击“是”(Yes) 可将 CPU 置于 STOP 模式。

更改 CPU 的工作模式

CPU 有以下两种工作模式:STOP 模式和 RUN 模式。CPU 正面的状态 LED

指示当前工作模式。在 STOP 模式下,CPU 不执行任何程序,而用户可以下载程序块。在 RUN 模式下,CPU 会执行相关程序;但用户仍可下载程序块。

将 CPU 置于 RUN

1. 在 PLC 菜单功能区或程序编辑器工具栏中单击“运行”(RUN) 按钮:

2. 提示时,单击“确定”(OK) 更改 CPU 的工作模式。

可监视 STEP 7-Micro/WIN SMART 中的程序,方法是在“调试”(Debug)

菜单功能区或程序编辑器工具栏中单击“程序状态”(Program Status) 按钮。

STEP 7-Micro/WIN SMART 显示指令值。

将 CPU 置于 STOP模式

若要停止程序,需单击“停止”(STOP) 按钮 ,并确认有关将 CPU 置于 STOP

模式的提示。也可在程序逻辑中包括 STOP 指令,以将 CPU 置于 STOP 模式。
