FANUC（发那科）PMC（PLC）基础介绍15：R地址

一、R地址概述：

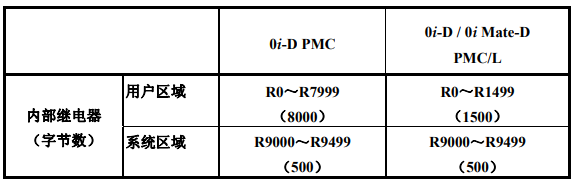

R地址是PMC的内部继电器地址，可当作输入点使用，也可以被用作继电器线圈当作输出点使用。R地址在PMC中仅作为中间继电器（中间变量）使用，自身的状态变化不会像G地址与Y地址那样引起CNC系统或者机床本身执行相关动作，R地址的范围如下图所示：

R地址范围

需要强调的是，R地址在接通电源时会被清零 ，我们在编程的时候一定要注意这一特点。

二、特殊R地址：

用户区域的R地址在使用时完全取决于PMC的逻辑关系，设计者可以按照自己的需求定义地址功能，但是系统区域的R地址功能是固定的，设计者只能使用，而不能重新定义。

1、运算结果继电器R9000

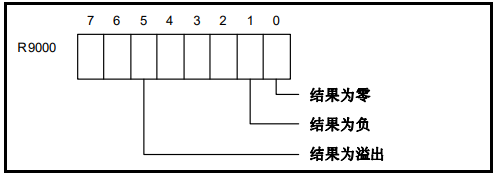

R9000（功能指令 ADDB、SUBB、MULB、DIVB、COMPB 的运算输出寄存器）

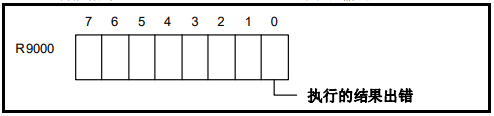

R9000（功能指令 EXIN、WINDR、WINDW 的错误输出）

2、余数输出寄存器R9002～R9005

当执行功能指令DIVB进行运算时，R9002～R9005被用作运算输出寄存器，输出执行功能指令 DIVB 的结果余数的数据。

3、系统定时器R9091

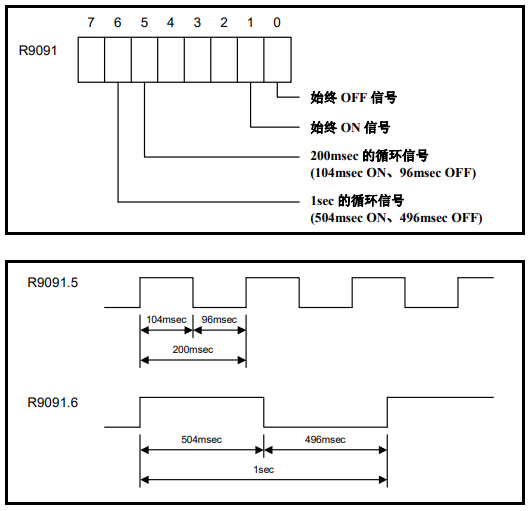

R9091.0、R9091.1为始终信号，R9091.5、R9091.6为循环信号

4、梯形图状态信号R9015

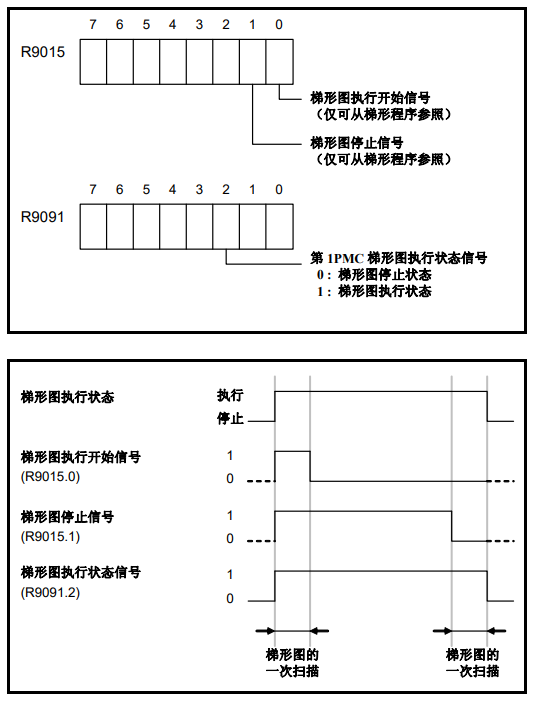

使用梯形图执行开始信号和梯形图停止信号时，可在梯形程序中了解梯形程序的 开始和停止。
