PLC教学5——定时器指令与实例
定时器指令
1. 几个基本概念:
1、 种类
a 、接通延时定时器 ( TON )
b、 有记忆通电延时定时器 (TONR )
c 、断电延时定时器(TOF )
2、 分辨率和定时时间的计算
什么是分辨率: 单位时间的时间增量为定时器的分辨率---又叫精度.
精度等级: 1ms, 10 ms, 100ms
定时时间
T= P T * S其中: T 为定时时间 PT 为设定值 S 为分辨率.
3、定时器的编号:
定时器的编号用定时器的名称和它的常数编号(最大为255)表示,即T*** ,
定时器的编号包含两方面的信息: 定时器位和定时器当前值.
定时器位: 当定时器的当前值达到设定值PT时,定时器触点动作。
定时器当前值:存储定时器当前累计的时间,它占用 16 位符号整数来表示,最大计数值为 32767。
2、 通电延时定时器(TON)
其中:IN是使能输入端,编程范围T0-T255;PT是预置输入端(0-32767)PT数据类型:INT。
使用说明:使能输入(IN)有效时,定时器开始计时,当值从0开始递增,大于或者等于预置值(PT)时,定时器输出状态位置 1(输出触点有效)
当前值的最大值为32767。使能端无效(断开)时,定时器复位(当前值清零,输出状态位置0)。
例 题:通电延时型定时器应用程序,程序运行结果见时序
三.有记忆通电延时定时器(TONR)
(1)梯形图(LAD):
(2)语句表(STL): TONR T65, +500
使用说明:使能输入端(IN)有效时(接通),定时器开始计时,当前值大于或等于预置值(PT)时,输出状态置 1 。使能端输入无效(断开)时,当前值保持(记忆),使能输入(IN)再次接通有效时,在原记忆值的基础上递增计时。有记忆通电延时型(TONR)定时器采用线圈复位指令(R)进行复位操作,当复位线圈有效时,定时器当前值清零,输出状态位置 0。
四.断电延时定时器(TOF)
(1)梯形图
(2)语句表(STL):TOF T37, +30
使用说明: 使能端(IN)输入有效时,定时器状态位立即置1,当前值复位(为0).使能端(IN)断开时,开始计时,当前值从0递增,当前值达到预置值时,定时 器状态位复位置0,并停止计时,当前值保持。
定时器的正确使用:
说明:对1ms定时器T32,在使用错误方法时,只有当定时器的刷新在T32的常闭触点执行以后到T32的常开触点执行以前的区间时Q0.0才能产生一个宽度为一个扫描周期的脉冲,而这种可能性是极小的。在其它情况,则这个脉冲产生不了。
说明:对10ms定时器T33,在使用错误方法时,Q0.0永远产生不了这个脉冲。定时器在每次扫描开始时刷新。该例中T33被置位,但执行到定时器指令时,定时器将被复位(当前值和位都被置0),当开触点T33被执行时,T33永远为OFF,Q0.0也将为OFF,即永远 会被置位ON。
100ms的定时器在执行指令时刷新,所以当定时器T37到达设定值时Q0.0肯定会产生这个脉冲。在使用定时器时,要弄清楚定时器的分辨率,否则,一般情况下不要 把定时器本身的常闭触点作为自身的复位条件
定时器指令的应用实例:
例 :报警电路。报警是电气自动控制中不可缺少的重要环节,标准的报警功能应该是专光报警。当故障发生时,报警指示灯闪烁,报警电铃或蜂鸣器响,操作人员知道故障发生后,按消铃按钮,把电铃关掉,报警指示灯从闪烁变为长亮。故障消失后,报警指示灯熄。另外还设有试灯、试铃按钮,用于平时检测报警指示灯和电铃的好坏。
输入信号设置:I0.0故障信号;I1.0为消铃按钮;I1.1为试灯按钮
输出信号设置: Q0.0为报警灯;Q0.7为报警电铃
三菱FX PLC基础指令,时钟处理指令
上篇文章讲述的是PLC的时钟与部分指令 ,显然,PLC也可以作为时钟用于查看时间,但我想,没有谁会专门买个PLC做钟表用吧?
所以上篇文章所分享的指令是时钟数据读/写指令,即TRD和TWR。
三菱FX PLC基础 | 时钟处理指令知识分享
这次我们继续解读,时钟的其他指令,分别是时钟数据比较指令TCMP、时钟数据区间比较指令TZCP、时钟数据加法指令TADD、时钟数据减法指令TSUB。
观察以上4个指令,大家是否觉得似曾相识?
回顾我之前分享的比较指令和数值运算指令,前提是你们看过的话,就会发现,它们是多么的相似!
既然如此相似,那么它们的区别在哪呢?我们接着往下看。
01、TCMP时钟数据比较指令
TCMP指令的编程手册截图如下图26-1所示。从图可知,TCMP指令只适用于16位,有连续执行型和脉冲执行型两种。
图26-1
TCMP指令是一个时钟比较指令,即它比较的是时间,这里的时间显然不是年月日,而是时分秒。其梯形图形式截图如下图26-2所示。
图26-2
TCMP指令有5个操作数S1、S2、S3、S、D,它们的含义如下:
S1:指定比较基准时间的“时”或其存储地址;
S2:指定比较基准时间的“分”或其存储地址;
S3:指定比较基准时间的“秒”或其存储地址;
S :指定时间数据的存储首地址,占3个点,即S、S+1、S+2分别存储时间数据的时、分、秒;
D :根据比较结果输出ON/OFF,占3个点,且D、D+1、D+2在驱动条件断开后仍能对当前状态保持不变。
其中,时间数据的“时”设定范围为0~23,“分”和“秒”的设定范围为0~59。从图26-2所示可以看到,当驱动条件成立时,将指定的时间数据(S、S+1、S+2)与基准时间(S1、S2、S3)进行大小比较,根据比较结果驱动位元件D、D+1、D+2中的一个。

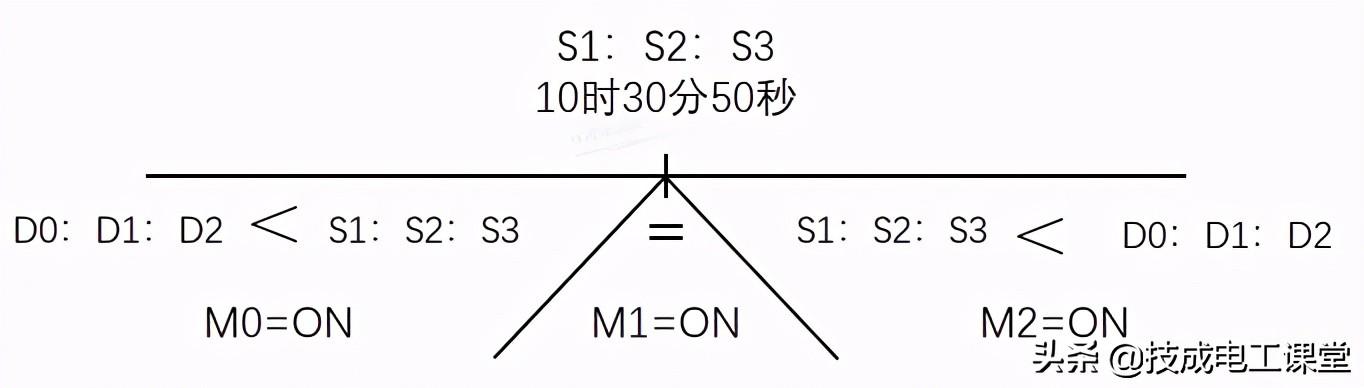

图26-3
如图26-3,位元件的驱动依据如下:
(1)当时间数据S:S+1:S+2(时:分:秒)<基准时间S1:S2:S3(时:分:秒)时,D为ON;
(2)当时间数据S:S+1:S+2(时:分:秒)= 基准时间S1:S2:S3(时:分:秒)时,D+1为ON;
(3)当时间数据S:S+1:S+2(时:分:秒)>基准时间S1:S2:S3(时:分:秒)时,D+2为ON。
和数据比较指令CMP想比较,显然TCMP的约束比较多,首先是操作数,TCMP指令中的操作数有5个,占用软元件有9个,而CMP指令操作数有3个,占用5个软元件。
其次是所比较的数据,TCMP比较的是时间数据,所以数据设定范围有规定,但CMP指令的数据没有设定范围(除了字元件本身的存储范围)。
另外,TCMP指令只适用于16位,而CMP可用于32位。
总的来说,两个指令都是数据的比较,而且都是根据比较结果驱动相应的位元件。
对于时间大小的比较,这个就不用我解释了吧?会有人认为5点钟比6点钟大的吗?这已经是常识了~
知道了TCMP指令后,我们继续看TZCP指令。
02、TZCP时钟数据区间比较指令
TZCP指令的编程手册截图如下图26-3所示。从图可知,TZCP指令也只适用于16位,有连续执行型和脉冲执行型两种。
图26-4
知道了TCMP指令,想来TZCP指令的解读也不难,它和ZCP指令非常类似。TZCP指令有4个操作数S1、S2、S、D,如下图26-5所示,比TCMP少了一个,但TZCP指令占用的软元件比TCMP多。各个操作数的含义如下:
S1:指定比较基准下限时间的“时”或其存储地址,占用3个点;
S2:指定比较基准上限时间的“时”或其存储地址,占用3个点;
S :指定时间数据的“时”的存储地址,占3个点,即S、S+1、S+2分别存储时间数据的时、分、秒;
D :根据比较结果输出ON/OFF,占3个点,且D、D+1、D+2在驱动条件断开后仍能对当前状态保持不变。
图26-5
根据各个操作数的定义,可以看到,TZCP指令共占用了12个软元件,使用时一定要注意这些软元件是否被共享。
TZCP指令的执行功能如下:
(1)当时间数据S:S+1:S+2(时:分:秒)<下限时间S1:S1+1:S1+2(时:分:秒)时,D为ON;
(2)当下限时间S1:S1+1:S1+2(时:分:秒)≤时间数据S:S+1:S+2(时:分:秒)≤上限时间S2:S2+1:S2+2(时:分:秒)时,D+1为ON;
(3)当时间数据S:S+1:S+2(时:分:秒)>上限时间S2:S2+1:S2+2(时:分:秒)时,D+2为ON。
TZCP指令和ZCP指令的区别类似于TCMP指令和CMP指令,在此不再赘述。
03、TADD时钟数据加法指令和TSUB时钟减法指令
TADD指令和TSUB指令的编程手册截图如下图26-6所示,两条指令的执行形式、适用软元件都一样,分别用于时钟数据的相加减。
时钟的相加减,进制显然不是简单的十进制或二进制,小白都知道,“时”的进制为24,“分”和“秒”的进制为60。
图26-6
时间的相加如下图26-7所示,把6时10分30秒和2时30分30秒相加,秒钟相加满60,进一位到分钟,最终得到的结果为8时41分0秒;
再如16时10分30秒和10时30分20秒相加,16时加10时等于26小时,此时小时数超过24,产生进位,进位标志位M8022将为ON。
图26-7
同理,时间的相减如下图26-8所示,把6时10分30秒和2时30分30秒相减,10分钟减30分钟不够减,向“时”借1(60分钟)变为70分钟,6时被借1后变为5时,最终得到的结果为3时40分0秒;
再如10时30分30秒和16时20分10秒相减,10时减16时不够减,时间不能为负,所以10小时借1(24小时)变为34小时,再减去16小时,由于有借位,所以借位标志位M8021将为ON。
图26-8
另外,若时间相加或相减后的结果为0(包括产生进位或借位后的结果),零位标志位M8020也将置ON。
TADD指令和TSUB指令的梯形图形式如下图26-9所示,它们都有3个操作数S1、S2、D,共占用9个点。
图26-9
这些操作数的含义如下:
S1:被加数(被减数)时间数据中“时”的元件地址,占用3个点;
S2:加数(减数)时间数据中“时”的元件地址,占用3个点;
D :S1+S2的和(S1-S2的差)时间数据中“时”的元件地址,占用3个点;
在TADD指令中,当驱动条件成立时,将S1(时):S+1(分):S+2(秒)的时间数据加上S2(时):S2+1(分):S2+2(秒)的时间数据,然后将结果存放到D(时):D+1(分):D+2(秒)中。
在TSUB指令中,当驱动条件成立时,将S1(时):S+1(分):S+2(秒)的时间数据减去S2(时):S2+1(分):S2+2(秒)的时间数据,然后将结果存放到D(时):D+1(分):D+2(秒)中。
TADD指令和TSUB指令也比较简单,它们的形式和ADD指令、SUB指令非常相似,区别在于TADD指令、TSUB指令是时间的加减,ADD指令、SUB指令是普通数据的加减。
以上的4个指令,较为常用的是时间的比较指令TCMP和TZCP,例如控制指示灯的亮灭,要求指示灯在23:00到第二天的6:00之间关闭,其程序梯形图如下图26-10所示。
图26-10
总而言之,包括上篇文章在内的时钟指令虽然形式简单,但其占用或涉及的软元件比较多,所以我们在学习的过程中要多次练习,才能熟练运用。
以上,这次的学习分享就到这里。
注:本文章内容都是基于三菱FX PLC 所写
选自《三菱FX系列PLC功能指令详解》第十二章第110~112课时
(来源:技成培训网,作者:杨思慧,未经授权不得转载,违者必究)
