聊一聊PLC中的7段数码管指令

引言： 昨天的文章讲了SWAP字节交换指令的作用和使用注意，但是没有讲清楚什么时候要用SWAP指令。今天结合7段码指令的讲解，会让大家对SWAP的使用条件或者说使用环境有一个更直观的认识。

正文：

7段数码管也或者叫7段码显示器，它们的共性就是存在7个显示段，在西门子200PLC中，对这7个显示段的顺序做了如下的规定，请看图：

7段数码管显示的显示管编号

这个图片大家看到了对数码管显示的编号，进一步说就是这7个数码管要被7个DO点分别激活，然后才能组合成一个数字显示出来，所以如果真有使用的朋友在接线的时候需要注意引脚的对应关系！

上边是对数码管的硬件进行了一点简述，下边来看一下7段码指令，也就是SEG指令：

SEG指令的梯形图表示符号

SEG指令也是很简单的一个指令，就是将IN处的字节中的值生成一个点阵并存入到OUT指定的变量中。这里要求IN/OUT的格式为字节，当然像AC0这样的累加器可以自适应。至于OUT处生成的点阵，接下来通过触摸屏演示时我们可以看看！还有一点需要说明的是西门子200PLC中的SEG指令，输出的段码点阵的组合，只能显示0-9-A-F这样的16进制字符！

到这里，数码管的引脚和7段码指令都介绍完了，我并没有7段码显示器的硬件，但是我又触摸屏的软件，可以把电脑模拟成触摸屏，因此我将在触摸屏上绘制出来一个7段码！

一直关注和观看我文章的小伙伴，应该记得我前边多次说过台达的触摸屏软件DOPsoft是可以把电脑模拟成触摸屏和西门子200PLC的硬件在线模拟的。所以，今天我还是在这个软件上做画面！

先来看一下画面的变量关联：

台达触摸屏软件上组态元素的关联变量

7段数码管的图形就是M0.0-M0.6这样的7个点，在实际工程中应该使用的是Q点，比如Q0.0-Q0.7。下边的一排指示灯是M0.0到M0.7每个位的状态指示灯。

需要特别说明的是VW0这个数值输入框：

台达数值输入框的变量中没有字节类型

从这个图片上可以看到，我用这个数值输入框去关联西门子200PLC中的变量时候，台达这里只提供了VW/VD这样的字或者双字类型的选项，而没有字节类型的。上边我说7段码指令SEG的输入是要求输入字节型变量，所以问题就来了，我想在触摸屏上输入一个值最好是能关联到字节型变量，比如VB0，可是偏偏台达的软件中没有VB0这样的选项，我只能选VW0或者VD0，那么想要继续使用台达的触摸屏就只能在程序中像办法，把VW0和VB0建立一个联系！

来看一下我最终的程序吧：

在台达触摸屏上演示7段码指令的最终程序

这个图片就是最终的程序，因为触摸屏上只能输入VW0，而我下边的程序是使用VB0去连接SEG指令，所以就要把VW0中的高低字节进行一个交换。（结合我昨天的文章，向VW0中写1的时候，其实是向VB1中写1，V1.0=1，所以这里如果不使用SWAP指令的话，那么SEG的输入处应该写VB1，这样程序就很简单了！）

再来看一下这个程序运行时对应的画面动态图：

7段数码管在触摸屏画面上的运行动态图

从这个动态图可以看到，当值为0的时候，M0.0-M0.5这6个点全部输出了，只有M0.6也就是最中间的那根横线没有接通，这样图形就围合成一个0的图形。

当输入值1时，图形显示为1，但是数值输入框那里还是显示的VW0的值，它很快就又变为256，这是为何？？ --原因是我输入1是向VW0写入1，它本应该显示1的，而且这里的写入1，其实是向VB1中写入的1。因为最初VB1=VB0=0，当想VW0中写入1，即VB1=1，此时VB=0，这样VB1和VB0就不相等了，就触发上升沿，让SWAP指令执行了一次。SWAP执行一次后，VB1=0，VB0=1，这样VW0=256了。--如果这段话，看的不明白，就要结合昨天文章中的表格，多看两遍，应该就可以明白了！

其实到这里该讲述的基本都差不多了，但是为了让大家更清楚，还是来看一下我上边说的直接用VB1去关联SEG指令的情况，程序如下：

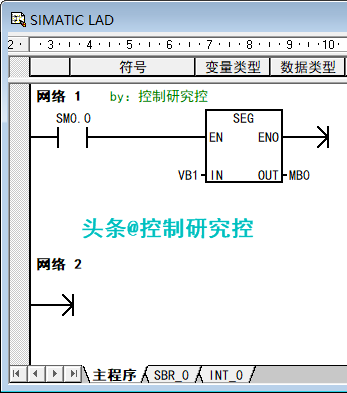

利用VB1去连接SEG指令的最终程序

这个程序就非常简单了，这是建立在对VW0，VB0，VB1的关系非常了解的基础上的。如果，这里的程序不注释，那么其他人看程序和画面的时候就会有点疑惑，画面上是VW0，而程序中是VB1，所以这种情况最好是备注一下。

来看一下这个简单程序的运行画面：

使用VB1连接SEG指令时运行画面

这个画面的显示就是一对一了，非常直观了，证明利用VB1去关联SEG指令是一个更好的方法。

文章到此就结束了，通过今天文章的两个程序和在画面上的显示，我想朋友们应该对SWAP指令和SEG指令有了更深入的认识，同时也说明了基础知识的重要性。实现同样的功能，有的程序就更简洁，而有的就稍显复杂，且理解起来也有点费神，再简单的指令也会造成一些难于理解的情形，所以大家还是需要在编程的时候多思考，同时还应该重视每个指令和每个基础知识的研究和记忆！

希望朋友们能喜欢，如果有问题请关注+留言，谢谢！

SEG指令应用 #PLC

SEG指令应用。

大家好，这一节课再看一下之前有一个学生问过数码管指令怎么去做？数码管指令做的时候可以通过指令里面的SEG去做，就是写数字1、2、3、4这些。写数字1、2、3、4的时候可以通过SEG，SEG只是针对数码管指令，比如在这地方写上一个VB0，最终显示到QB里面。

这个是什么意思？既然是数码管，数码管就显示的是数字1、2、3、4、5、6、7、8。数字1、2、3、4、5、6、7、8是怎么去显示的？可以去给你们看一下。

比如现在要显示一个数字1，它是这样去写的；数字2是这样写的；数字3是这样写的。七段数码管就是一个日字的形状，七段这地方还有个点，七段就是这个地方是Q.0，这一段是Q.1，这一段是Q.2，Q.3，Q.4，Q.5，Q.6，还有这一个点是Q.7。

如果要显示数字1的时候，数字1的时候是Q1.1和0.2的得电；Q.1和Q.2的得电；Q.0和Q.2的得电。这个两个位得念，Q.2写错了。当显示数字2的时候可以看一下，这个是0，这个是1，2，这是3，这是4，这是5，这是6，它得电。说到3的时候就是0，1、2、3、4、5、6，它得的。

所以通过SEG指令，如果想让它显示数字2，就直接输入一个数字2，显示出来以后就是这个，可以来验证一下看看对不对。把这一条指令下载进去，下载是监控，现在把状态表打开，状态表里面可以来看一下，监控一下QB里面的数，监控QB里面的数，QB里面是63，把它转换成2进制，可以看一下，现在VP0里面是几？VP0里面的数字是0，来看一下0是哪一个0，它是不是这样写的？

所以是0辆、1辆、2辆、3辆、4辆、5辆，就是0，1、2、3、4、5都得电。在状态表可以看一下，0、1、2、3、4、5是不是都得电？这时候就显示的是数字0。如果要让它显示数字2的时候，写入一个2，数字2VP0里面给定一个2。

先看一下数字2，数字2的时候是0、1、3、4、6，在状态表里面看一下是不是0、1、3、4、6、0、1得电，2不得电，3得电，4得电，5不得电，6得电，这样就显示的是数字2，数码管上就会显示一个数字2。这就是SEG指令数码管显示。

这一节课就讲到这，
