横河AXF电磁流量计专用电缆介绍

横河AXF电磁流量计专用电缆介绍！1,专用信号电缆(AXFC)

专用信号电缆AXFC

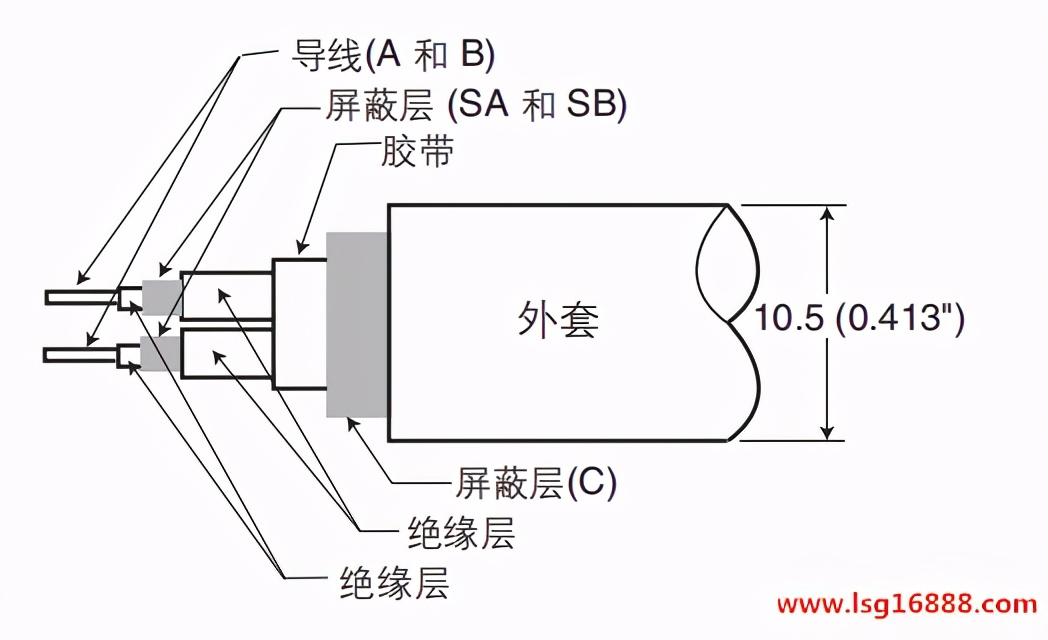

流量信号通过此专用电缆传输。电缆内部是两芯导线，导线外包有双屏蔽层。电缆外套为耐热聚氯乙烯材料。

成品直径:10.5 mm (0.413")

最大长度:200 m (660 ft)

最高温度: 80o C (176o F)如果电缆太长，可以剪掉多余的部分，而不要将它缠绕起来。导线端头的处理如图4.2.2所示。避免使用中继端子来延长电缆，否则会破坏屏蔽功能。

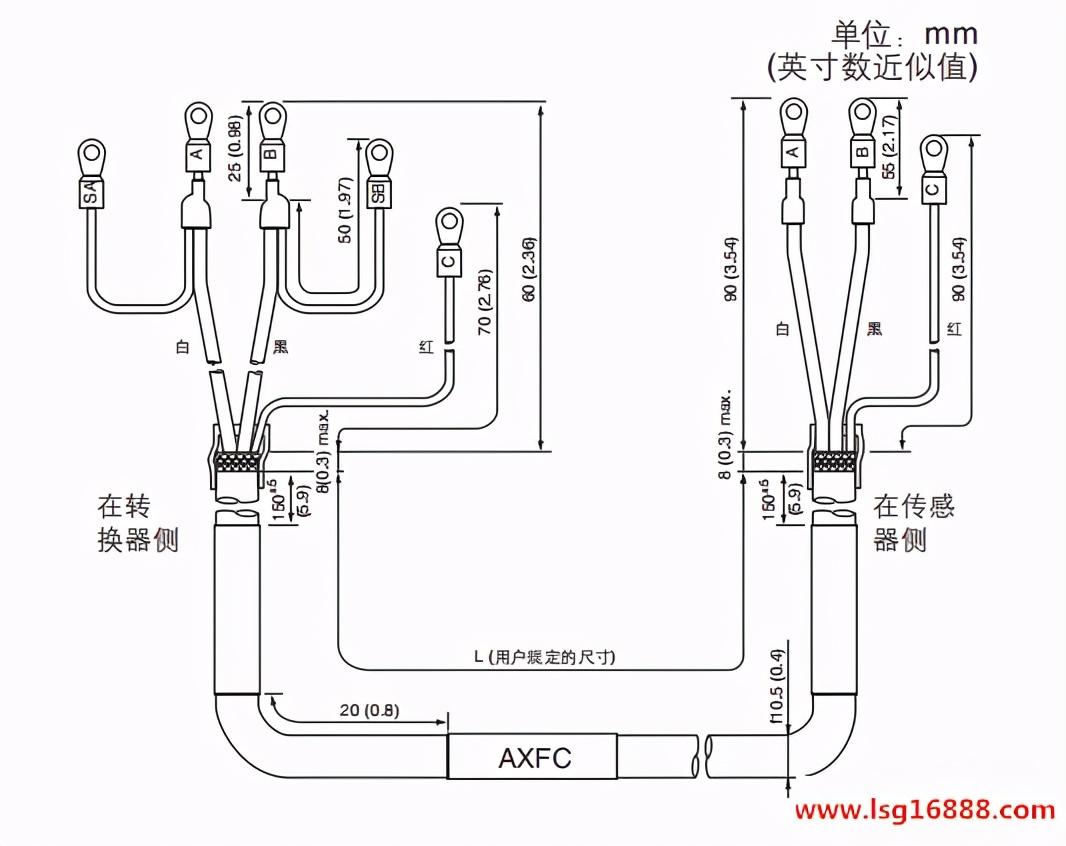

专用信号电缆的处理1，接线端子A, B, SA, SB 和C具有的电位不同，所以要使其绝缘，避免相互接触。2，为了防止屏蔽层间相互碰触或屏蔽层与壳体接触，每个屏蔽层要套上乙烯树脂管或缠上聚氯乙烯胶带。导线A、B传输电极上的电势信号，C为液体本身的电位(信号共用端子)。屏蔽层SA和SB分别与各个电极保持相同的电位。这样做是为了在电缆较长的情况下，减小电缆分布电容的影响。必须注意的是，来自各电极的信号会在转换器内部进行阻抗变换，因此，如果这些导线与其它任何的器件相接触，都会产生误差。所以在处理电缆端子的时候要格外小心。2，励磁电缆/电源电缆/输出电缆采用聚氯乙烯绝缘、铠装控制电缆(JIS C 3401)或聚氯乙烯绝缘、铠装便携式电源电缆等(JIS C 3312)。外径： 6.5 ~ 12 mm (0.26~0.47 in.)7.5 ~ 12mm (0.30~0.47 in.) 用于选项代码EG，EU和EW6 ~ 12 mm (0.24~0.47 in.)用于选项代码EP标称截面积(单根接线)：0.5 ~ 2.5 mm2标称截面积(绞合线)：0.5 ~ 1.5 mm2对于电源电缆，绿线/黄线只能连到保护导线端子。符合IEC227, IEC245或其他相当的国家标准。

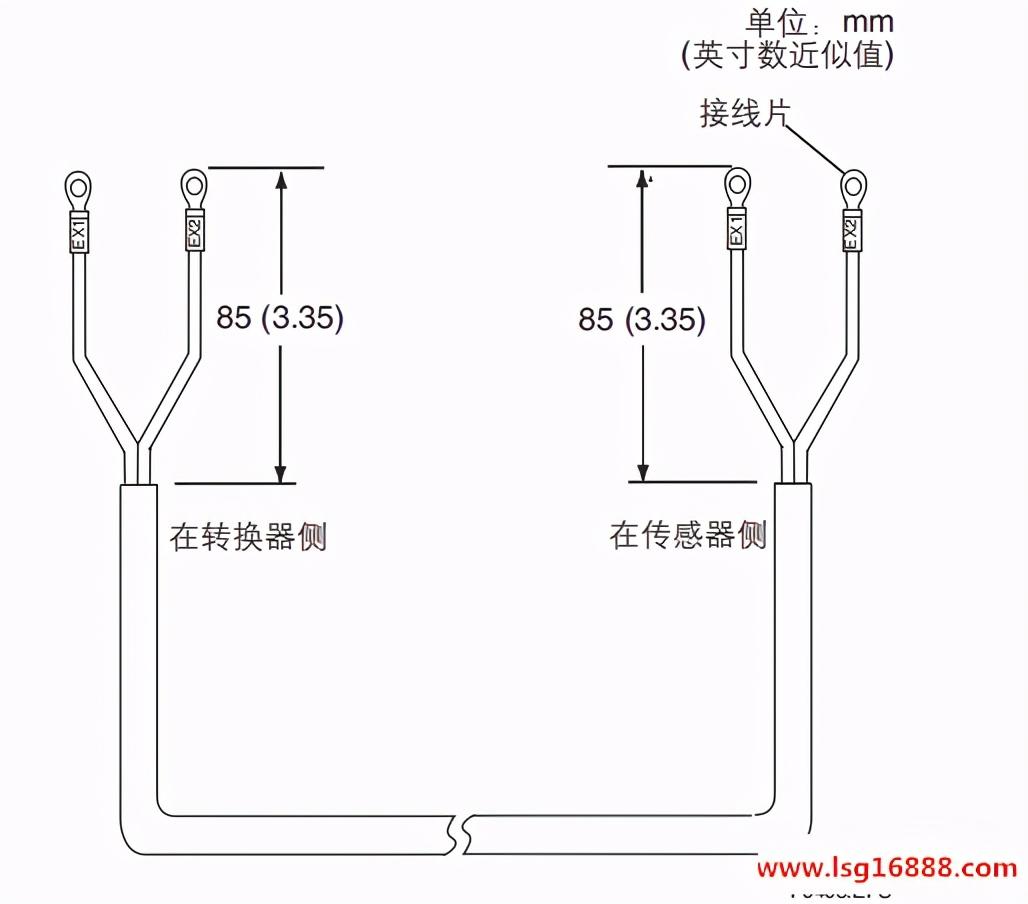

励磁电缆的端子头处理1，对于励磁和电源电缆，通常使用带有绝缘层的接线片。2，使用接线片制造商提供的压接钳连接接线片和电缆。3，使用与电缆直径匹配的压接钳。

如何实现西门子S7-300PLC与 Modbus通信的DCS控制系统设计

此次就西门子S7-300PLC与横河CS30型DCS集散控制系统的之间通信，给大伙介绍如何实现Modbus和 Profibus-DP协议设备的相互通信、Modbus转 Profibus-DP网关PM-160在当中的应用，以及这两种不同通信协议里的通信方式。

现代工业的迅速发展，不断促进着自动化控制技术及设备通信技术创新的发展。当前，PLC、DCS、智能仪表等已广泛应用到现场生产控制系统中，并发展到由上述设备相互协同、共同面向整个生产过程的分布式工业控制系统，所以现在现场总线通信技术至关重要。此次就某水利站分布式控制系统项目，介绍 Modbus转 Profibus-DP协议网关设备的应用。

一、系统组成

1、系统结构

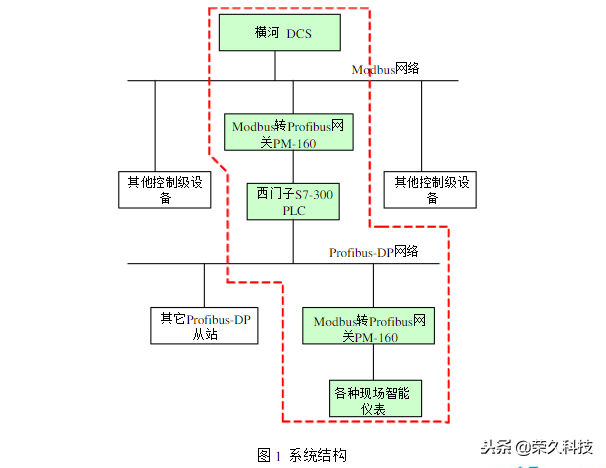

本系统构成如下图，其中省去了西门子S7-300PLC之外的其它现场级控制设备。系统上位机采用横河CS3000型DCS集散控制系统，实现对其整个水利项目进行集中监控。下位机之一采用的是西门子S7-300 PLC，用来实现对现场各种智能仪表，包括现场电机、智能开关、变频器、传感器等执行、检测设备的启停控制、信息采集等操作。

在上图所示系统结构中，现场各种智能仪表(采用的是 Modbus协议或者各种非标协议，接口为RS485、RS422或者RS232)都能够通过通用串口( Modbus/RS-485/RS422/RS232)转 Profibus-DP网关PM160连接到西门子S7-300PLC。此时，网关PN160在串口侧的协议类型为 Modbus主站或者通用模式。横河DCS对西门子S7-300PLC的数据采集和监控同样需要使用通用串口( Modbus/Rs485/R5422/RS232)转 Profibus-DP网关PM-160，此时，网关PM-160在串口侧的协议类型为从站.

2、通信网络组成

PROFIBUS现场总线通讯协议包括三个主要部分

PROFIBUS DP：主站和从站之间采用轮循的通讯方式，主要应用于自动化系统中单元级和现场级通信。

PROFIBUS PA：电源和通信数据通过总线并行传输，主要用于面向过程自动化系统中单元级和现场级通讯。

PROFIBUS EMS：定义了主站和主站之间的通讯模型，主要用于自动化系统中系统级和车间级的过程数据交换。

2.2 Modbus协议

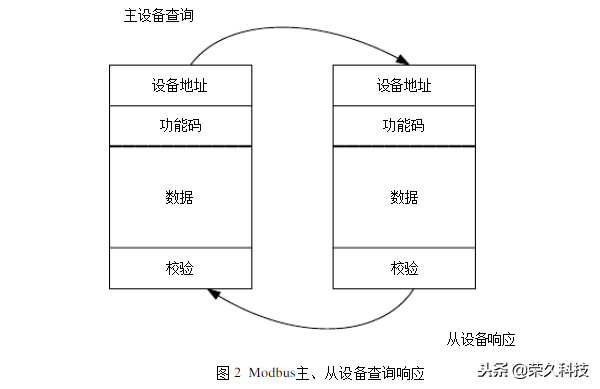

Modbus协议是一种适用于工业控制领域的主从式串口通讯协议，它采用查询通讯方式进行主从设备的信息传输，可寻址1-247个设备地址范围。协议包括广播查询和单独设备查询两种方式，二者区别就是广播查询不需要从设备回应信息，主、从设备查询通讯过程如下图

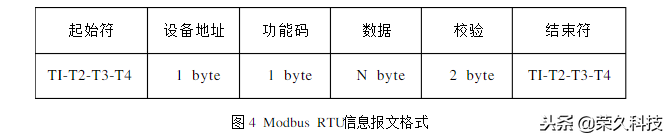

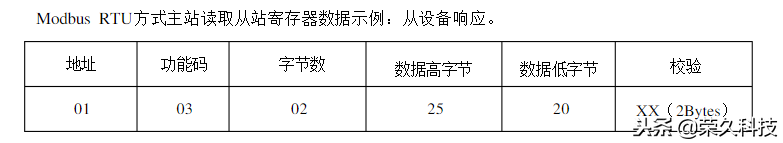

Modbus协议有两种传输模式：ASC模式和RTU模式。同波特率下，RTU模式较ASCⅡ模式能传输更多的数据，所以工业网络大都采用RTU模式。RTU模式下的信息传输报文格式如下图：

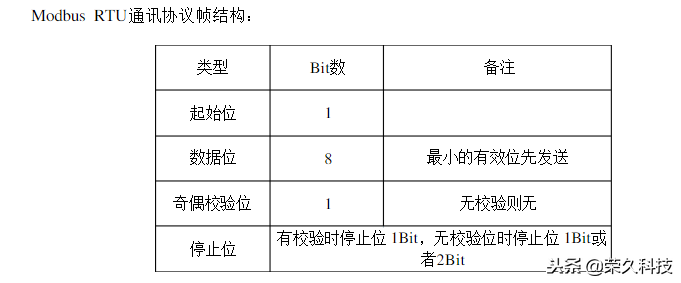

它没有起始位和停止位，而是由至少3.5个字符间隔时间作为信息的起始和结束标志。信息帧所有字符位由16进制字符0-9、AF组成。

2.3网络构成及硬件介绍

如图1所示，在该系统设计中有两个网络使用了 Modbus转 Profibus- DP网关PM-160。网关在这两个网络中的作用不一样，其中：

在上层网络中(建立西门子S7-30PLC和横河DCS连接通信)， Modbus转 Profibus-DP网关PM-160在 Modbus侧做 Modbus从站，在 Profibus-DP侧做从站，建立 Profibus-DP主站(西门子S7-300PLC)和Modbus主站的通信。

DCS通信部分采用横河型号为ALR121的通信模块，并配套橫河提供的 Modbus通信软件包，该通信模块最大通信数据容量为40字。通过网关配置软件对PM-160进行相关配置，将DCS的读、写指令及数据做相应转换、存储，并映射到西门子PLC的输入、输出映像区，以实现对上下位机控制信息的实时传输。

在下层网络中(建立西门子S7-300PLC和现场智能仪表的连接通信)， Modbus转 Profibus- DP网关PM-160在 Modbus例做 Modbus主站，在 Profibus-DP侧做从站，建立 Modbus从站(现场各种智能仪表、电机、智能开关、变频器、传感器等)与 Profibus-DP主站西门子S7-300PLC的通信。

二、 Modbus转 Profibus-DP网关PM-160的配置

1、 硬件配置

PM-160的 Profibus-DP从站地址可以通过网关的硬件旋码开关或者配置按钮来设置。旋码开关有两位，左侧位设置地址高位(十位)，右侧位设置地址低位(个位)。通过拨码开关可设置网关PM-160处于正常运行状态或者配置状态。当PM-160处于配置状态时，用户可通过配套配置软件设置相关读写命令和参数。

PM-160自带标准 Profibus-DP接口，用户可使用标准 Profibus-DP连接头和标准的 Profibus-DP电缆将其连接至 Profibus-DP现场总线中。

PM-160提供RS485、422、232三种串口， Modbus从站、主站设备以及用户非标串口设备可以通过这三种接口实现与网关PM-160的连接通讯。PM-160没有内置终端电阻，在进行RS485通信时，请注意在RS485总线终端各添加一个终端电阻(120欧姆)。

2、 软件配置

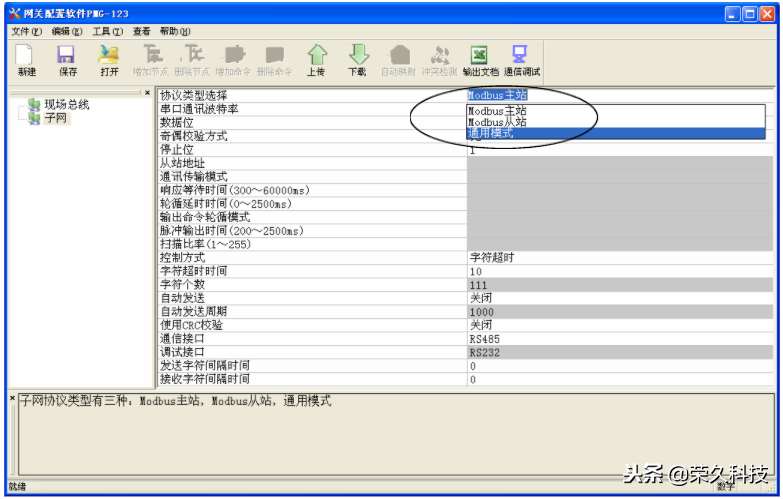

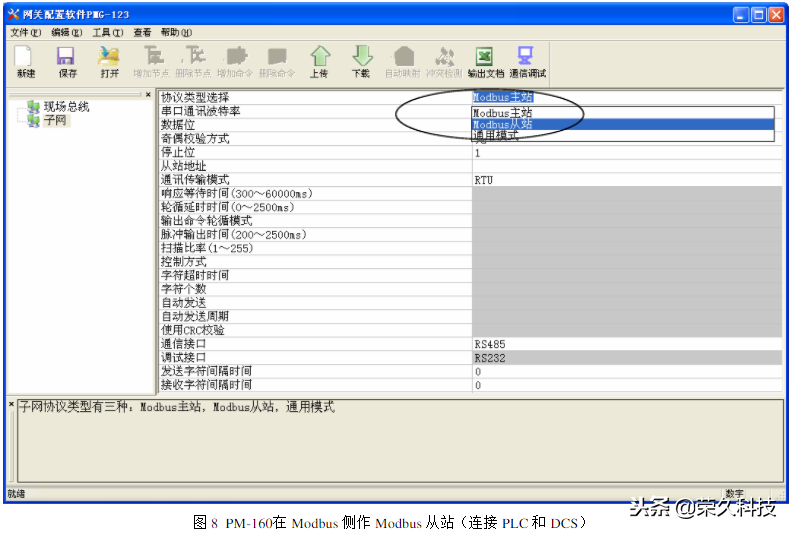

1)使用配套软件设置PM-160的现场总新和子网相关参数和命令通过拨码开关将PM-160设置为配置状态，打开安装的配置软件，当实现PLC与DCS通信时，子网协议类型设置为 Modbus从站，并设置串口通信波特率、数据位、奇偶校验位、停止位、PM-160作为 Modbus从站的地址、通信接口。其中，串口通信波特率、数据位、奇偶校验位、停止位的设置应该和所连接的 Modbus主站设备(DCS)一致。

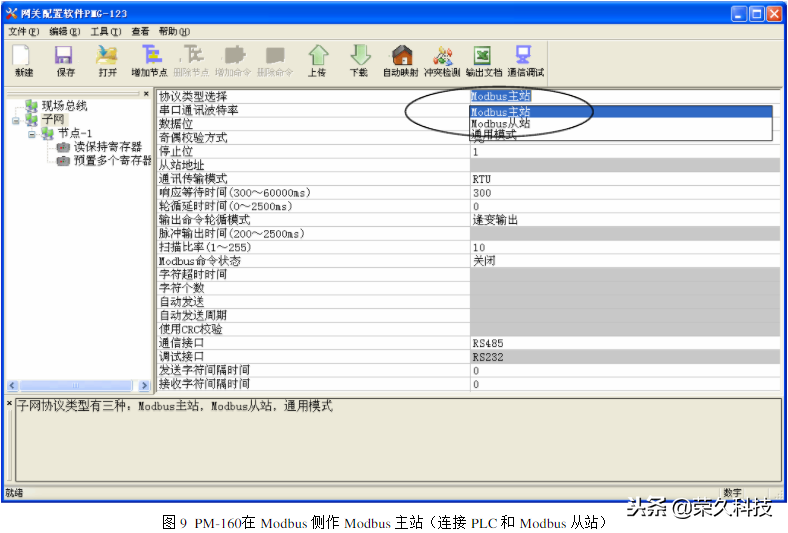

当实现PLC与Modbus设备通信时，子网协议类型设置为Modbus主站，并设置串口通信参数、通讯传输模式、通信接口等。其中，串口通信参数的设置应该和所连接的Modbus从站设备一致。

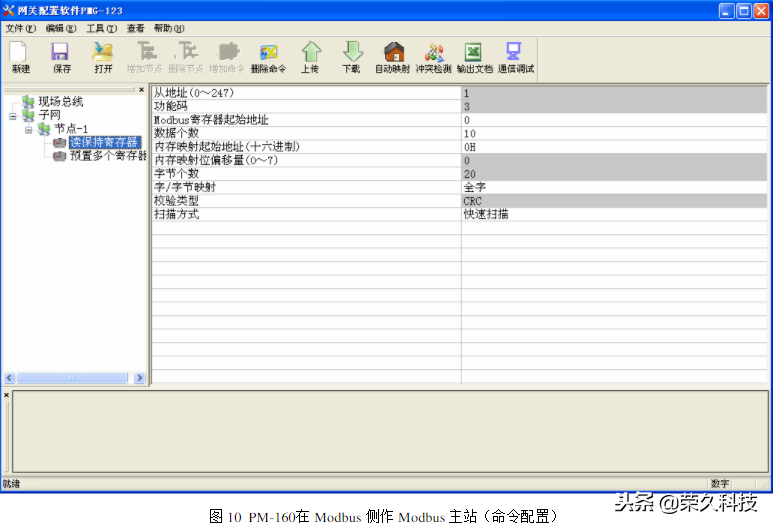

其中，上图中的“节点-1”表示连接的从站设备地址为1，配置了“读保持寄存器”和“预置多个寄存器”两条命令，表示网关读取了从站对应地址的数据，并且能够输出数据到Modbus从站设备，命令配置方法如下：

Modbus寄存器起始地址：用户输入目标采集数据的 Modbus寄存器起始地址；

数据个数：目标数据的寄存器个数或者线圈条数；

内存映射起始地址： Modbus从站设备数据的对应内存缓冲区地址。

当实现PLC与非标协议设备通信时，子网协议类型设置为通用模式，并设置串口通信参数、控制方式、通信接口等。其中，串口通信参数的设置应该和所连接的非串口设备(现场智能仪表)一致，PM160支持的通用模式即透明传输模式。

2）在STEP7中对网关PM-160进行组态设置

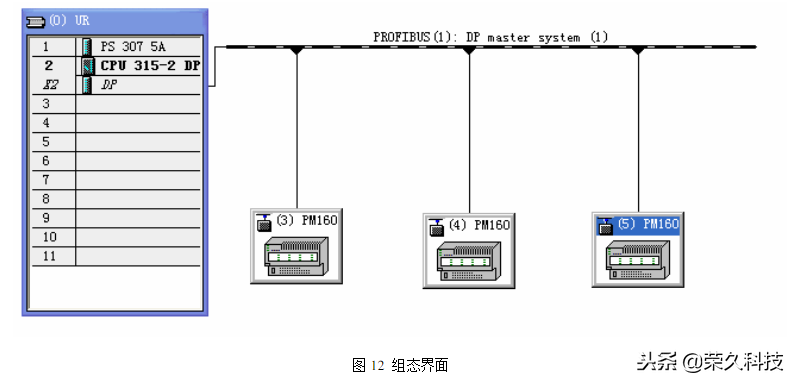

在STEP7的硬件组态界面，导入PM-160对应的GSD文件，把PM-160的配置文件添加到STEP7的设备配置库中。用户可在硬件组态界面找到注册的设备：

Catalog->PROFIBUS DP->Additional Field Devices->General->CONVERTER->PM-160。

将PM-160添加到STEP7的组态页面后，可以插入相应的数据块进行映像区地址映射。PM-160提供的数据块如下：

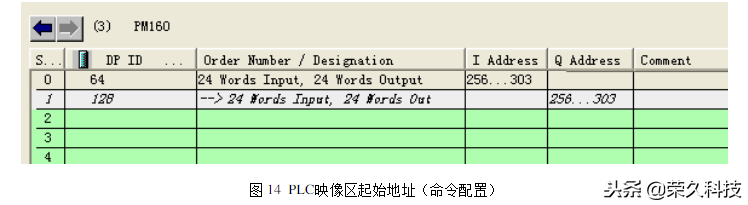

推动需要的输入输出数据块到网关对应的槽位。如下图所示：

三、数据读写

1、DSC读写PLC数据

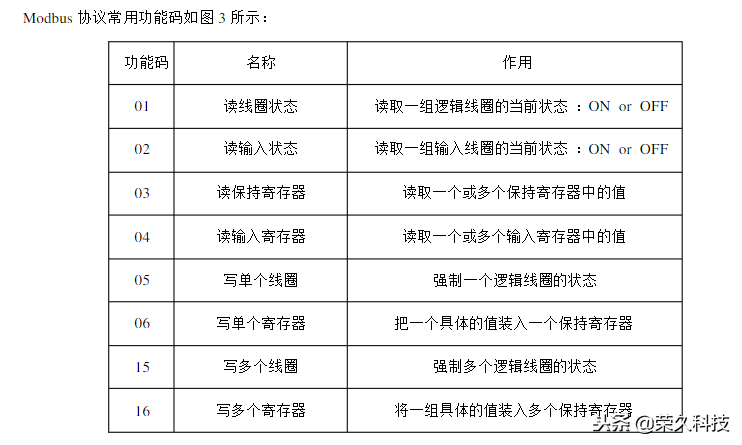

DSC作为Modbus主站通过PM-160读写PLC数据，使用04功能码读数据，对应的寄存器起始地址为OH（30001H），使用10H（03H）功能码写数据，对应的寄存器起始地址为OH（40001H）。

2、PLC读写现场智能仪表数据

1）PLC读写Modbus从站设备数据

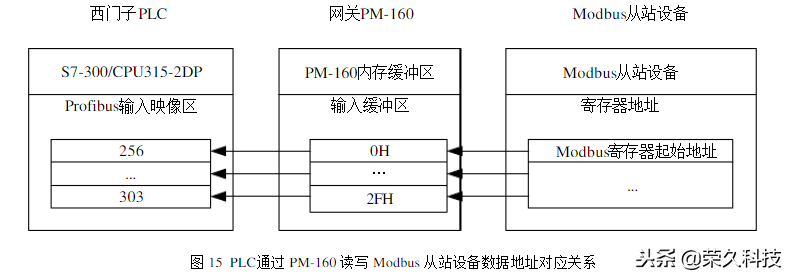

PLC通过PM-160发送Modbus主站指令读写现场串口设备数据。映像区起始地址和网关内存映射起始地址对应关系如下：以下图的配置为例。

2)PLC读写非标串口设备数据

PLC的输出映射区前两个字节分别表示发送的串口数据长度和事务序列号，其它为要发送的串口数据。事务序列号变化，PLC发送相应长度的串口数据

在该系统中， Modbus转 Profibus- DP网关PM160扮演了三种角色：

建立 Modbus主站和 Profibus- DP主站之间的连接通信( Modbus主站模式)；

建立 Modbus从站和 Profibus- DP主站之间的连接通信( Modbus从站模式)；

建议非标串口设备和 Profibus-DP主站之间的连接通信(通用模式)。

自这个通信系统运行以来整个系统通讯正常，有效保证了整个水利工程控制系统的正常运行。使用 Modbus转Profibus-DP网关可以极大地方便自动化工业现场的控制和操作。
