自动化工程师：SIEMENS S7-1500PLC干货，学好Modbus-RTU必备实例

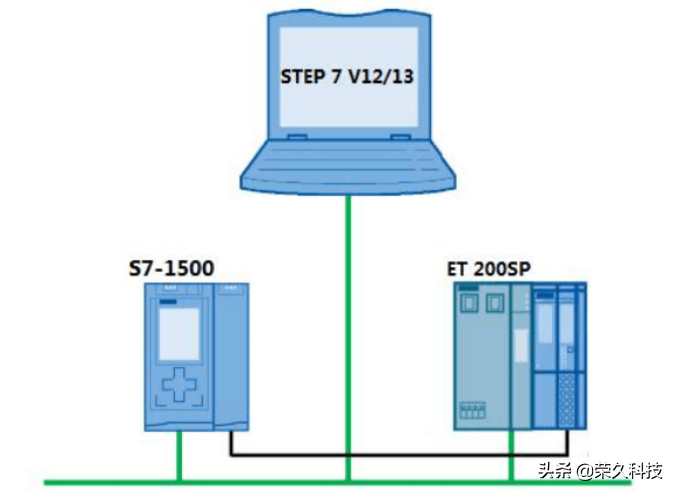

此次讲解以项目为例，主要阐述关于SIEMENS S7-1500PLC 实现 Modbus-RTU 通信的配置步骤、程序编写及注意事项，详细的系统配置如下图 。

图 1 实例系统构成

该实例中， Modbus-RTU 主站为安装在 S7-1500 主机架上的 CM PtPRS422/485 HF ，Modbus-RTU 从站模块（站地址为 2）为安装在 ET 200SP 分布式 IO 上的 CM PtP ，接口类型为 RS485 ，通信波特率为 9600bit/s ，无奇偶校验。

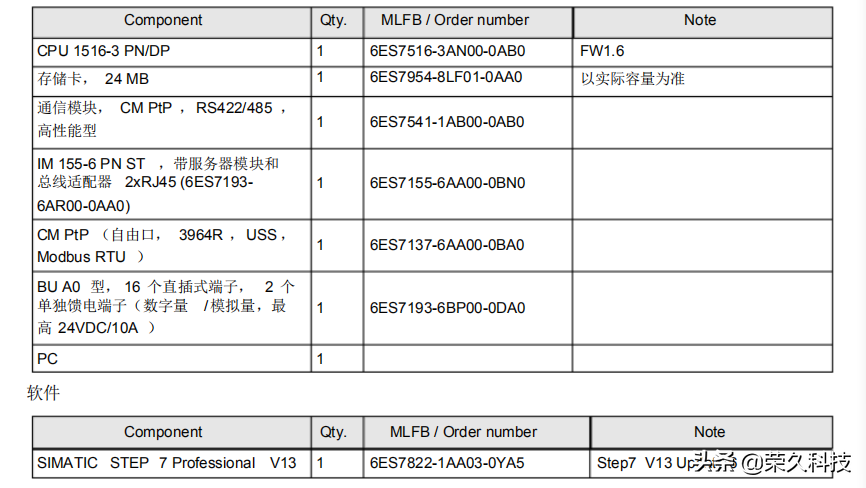

该实例所用的软件及硬件

SIMATIC 部件

硬件组态步骤

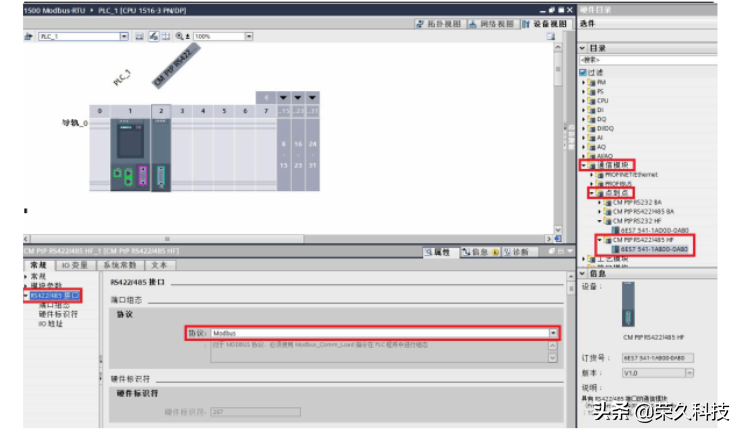

按照系统配置图，首先组态 S7-1516 CPU 主机架，在主机架上配置点对点通信模块，并将该模块的协议设置为 “Modbus ”，如下图 2 。

图 2 S7-1500 CPU 主机架点对点通信模块组态

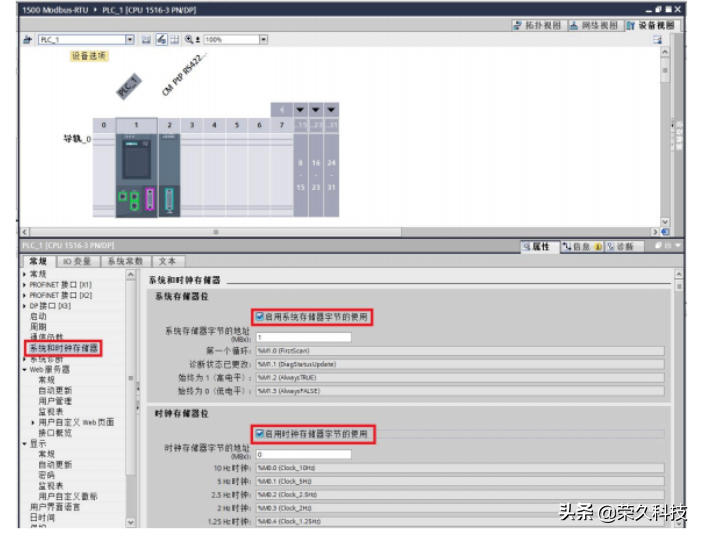

然后激活 CPU 的“系统和时钟存贮器功能”，如下图 3 。（本例程中使用了CPU 首次扫描位来实现 Modbus 的初始化，使用 CPU 的时钟信号来控制发送频率，该方法供参考。）

图 3 激活 CPU 的系统和时钟存储器

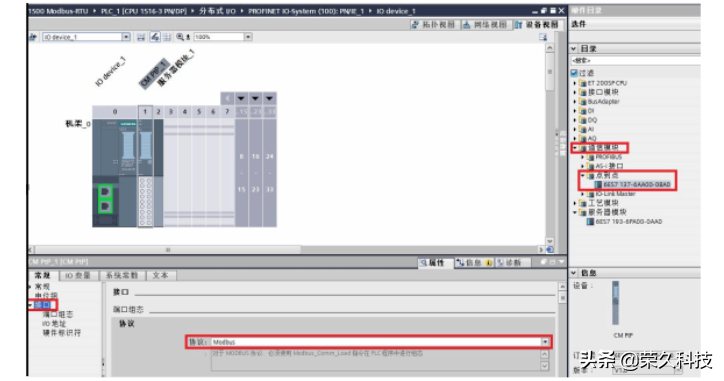

然后组态 ET 200SP 分布式 IO 站，并在该分布式 IO 上组态点对点通信模块，并将该模块的通信协议设置为 “Modbus ”，如下图 4。

图 4 ET200 SP 分布式 IO 站点对点模块组态，至此硬件配置已完成。

软件编写

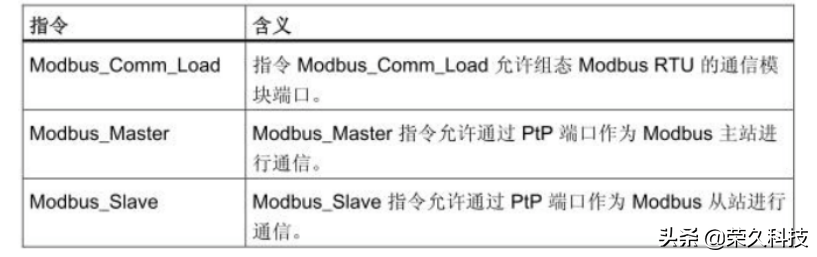

S7-1500 实现 Modbus-RTU 功能，需要调用以下指令，见下表 3，其中 “Modbus_Comm_Load ”指令用于通信模块的组态， “Modbus_Master ” 指令和“Modbus_Slave ” 指令分别实现 Modbus 主站通信和 Modbus 从站通信“Modbus_Comm_Load ”指令和 “Modbus_Master ”/ “ Modbus_Slave ”指令是通过 “Modbus_Comm_Load ”指令的 “MB_DB ”参数来实现关联的。

表 3. Modbus-RTU 相关指令

在此，首先编写 Modbus 主站程序，添加一个新 FB ，将其命名为“ModbusMaster ”，如下图 5。

图 5 添加 Modbus-Master 功能块

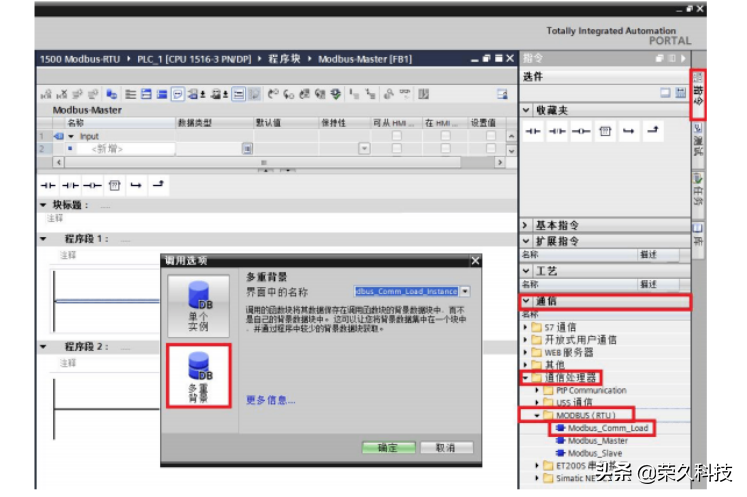

在该 FB 中以多重背景方式调用 “Modbus_Comm_Load ”指令，该指令在指令目录下“通信 —〉通信处理器 —〉Modbus （RTU ）”下，如下图 6。

图 6 调用 “Modbus_Comm_Load ”

在该 FB 中以多重背景方式调用 “Modbus_Master ”指令，该指令在指令目录下“通信—〉通信处理器—〉 Modbus （RTU ）”下，如下图 7。

图 7 调用 “Modbus_Master ”指令

然后对 “ Modbus_Comm_Load ”指令进行参数化，由于该指令参数较多，在此只列出必须要关注的参数，如下表 4 所示，其它参数解释见手册或在线帮助。

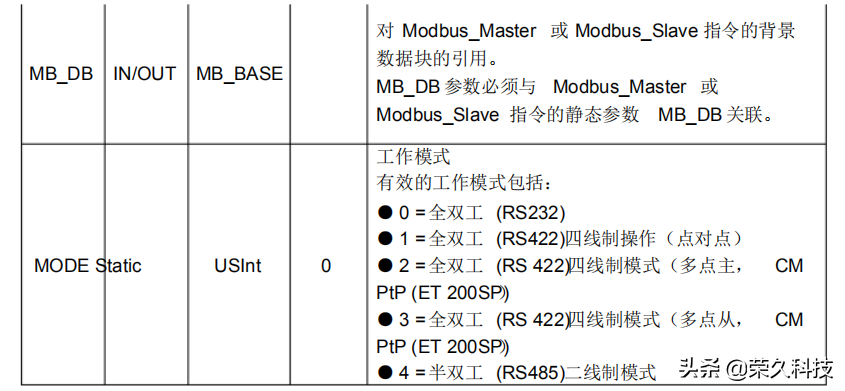

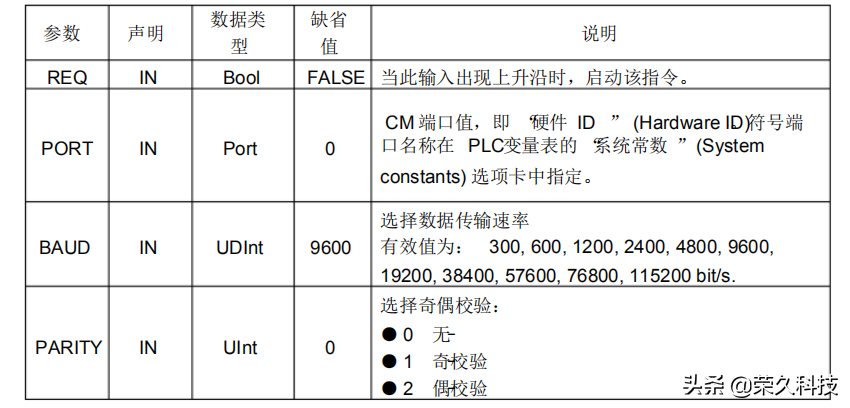

表 4. Modbus_Comm_Load 主要参数列表

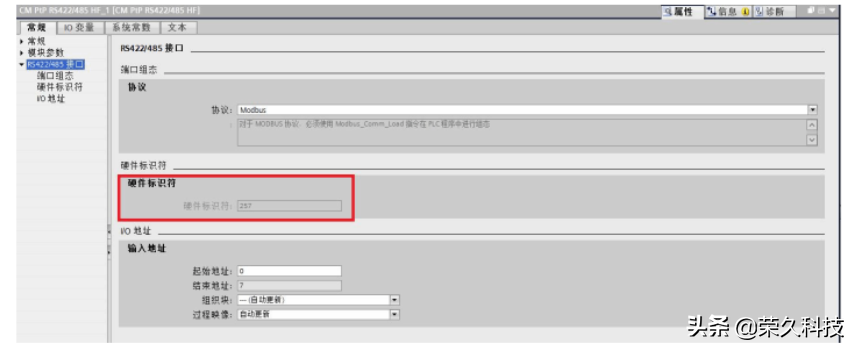

首先要为 “Modbus_Comm_Load ”指令指定端口，即该指令是针对哪个点对点模块进行参数化的。在硬件配置中，每个硬件均有一个硬件标识符，该硬件标识符在硬件属性中可以查看到，如下图 8。

图 8 在硬件属性中查看模块硬件标识符

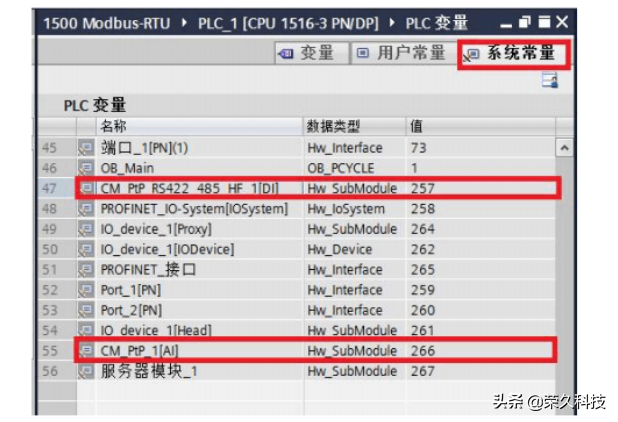

同样，该硬件标识符也可以在 “PLC 变量 —〉显示所有变量 —〉系统变量”下可以查看到，如下图 9。

图 9 PLC 变量表中查看系统常量

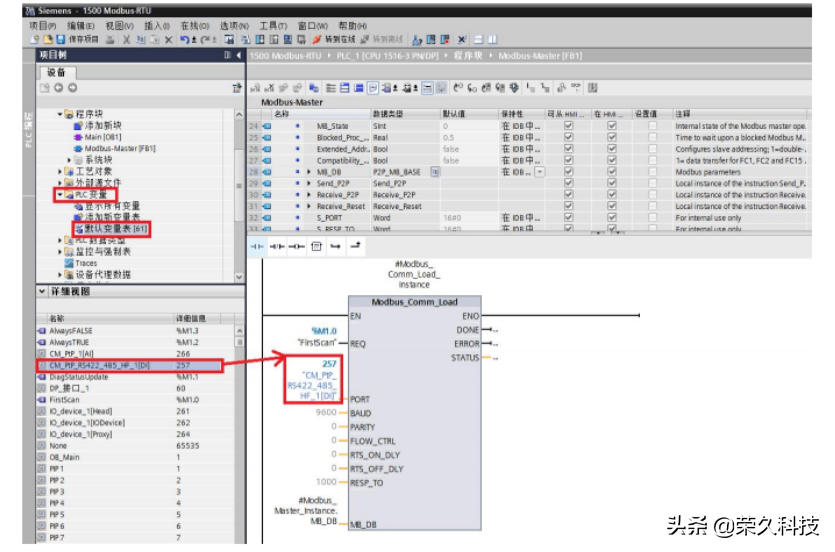

所以可以通过如图 10 所示方法，通过拖拽的方式，将 Modbus 主站接口的硬件标识符拖至 “Modbus_Comm_Load ”指令的 “Port”接口参数处，如下图 10。

图 10 为“ Modbus_Comm_Load ”指定端口

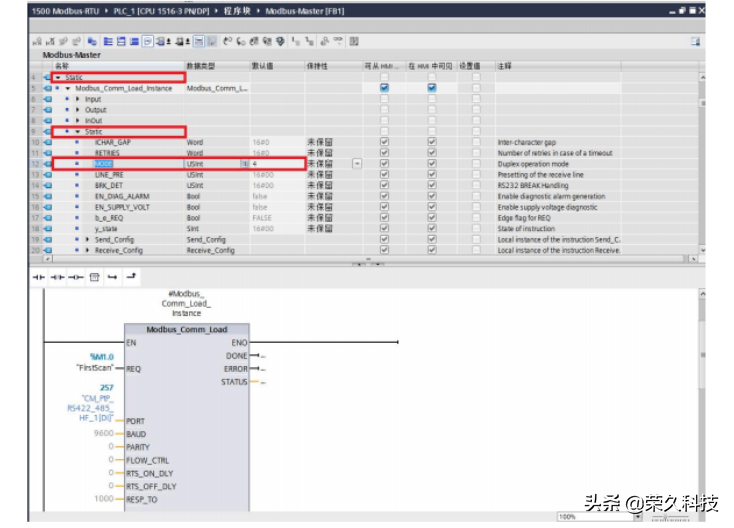

接下来，定义端口的工作模式，本示例中，点对点模块的工作模式为 RS485 ，所以需要将 “Modbus_Comm_Load ”背景数据中静态变量的 “MODE ”参数赋值为 4，赋值既可以通过 “Move ”指令来完成，也可以通过直接修改该静态变量的默认值来实现，本实例使用后一种方法，参见下图 11。

图 11 定义 Modbus-RTU 主站端口工作模式为 RS485

接下来，通过对 “Modbus_Comm_Load ”指令的 “MD_DB ”参数赋值，将 “Modbus_Comm_Load ”指令与 “Modbus_Master ”指令进行关联，即将 “Modbus_Master ”指令的背景 DB 块中静态变量 “MB_DB ”赋值给 “Modbus_Comm_Load ”指令的 “MD_DB ”，可以通过拖拽的方式来实现，拖拽路径如下图 12。

图 12 对“ Modbus_Comm_Load ”指令的 “ MD_DB ”参数赋值除以上操作外，对于 “Modbus_Comm_Load ”指令的 “REQ ”参数，本实例使用 PLC 的首个扫描位来完成。其它参数如波特率，奇偶校验等，请根据实际使用情况对这些参数进行赋值，因本实例波特率为 9600bit/s ，无奇偶校验，所以以上参数使用缺省设置即可。

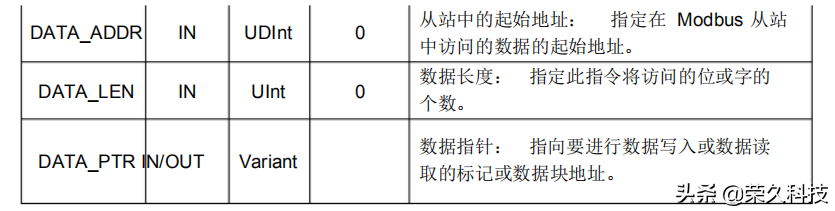

接下来，对指令 “Modbus_Master ”进行参数设置，该指令主要参数如下表 5所示。

表 5. Modbus_Master 主要参数列表

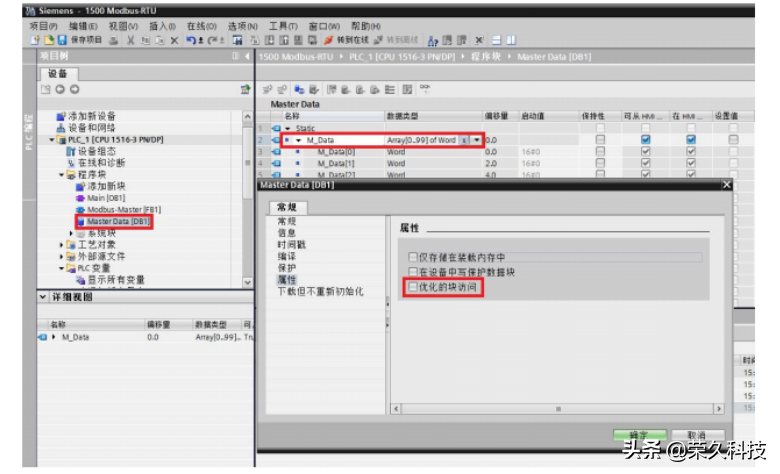

由于 Modbus 指令读取或写入的数据区必须为指针寻址，所以必须是有绝对地址的区域方可访问，而 S7-1500 创建的 DB 块缺省为优化的 DB 块，变量没有绝对地址，无法直接使用。本例中我们创建 DB 块，并在该 DB 块内创建一个名为 “M_Data ”的数组，类型为 WORD ，长度为 100 ，即创建了 100 个字的存储空间。然后在该 DB 块点右键，在属性中将“优化的块访问”前的勾去掉，重新编译该 DB 块，该 DB 块就会生成，可以看到每个变量都有偏移地址了，如下图 13。

图 13 创建一个标准 DB 块

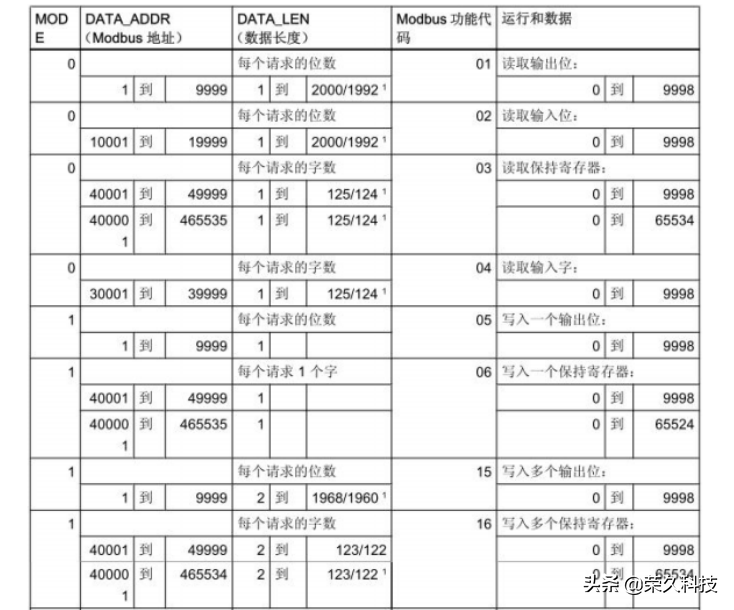

根据下表 6 所示的 Modbus 功能码，本实例需要 Modbus 主站读取 Modbus 从站保持寄存器从起始地址开始的 10 个字的内容到创建的 “Master_Data ”中，即 Modbus 功能码 03 的功能：

表 6. Modbus 功能码的选择

根据以上要求，则 “Modbus_Master ”指令应按如下赋值：

“REQ ”：本实例使用 PLC 时钟信号来完成，即下图中的 M0.5 ；

“MB_ADDR ”： 2 // 访问的从站地址；

“MODE ”： 0； // 与“DATA_ADDR ”参数一起决定 Modbus 功能码为 03

“DATA_ADDR ”:40001 // Modbus 地址

“DATA_LEN ”： 10 // 数据长度为 10 个字

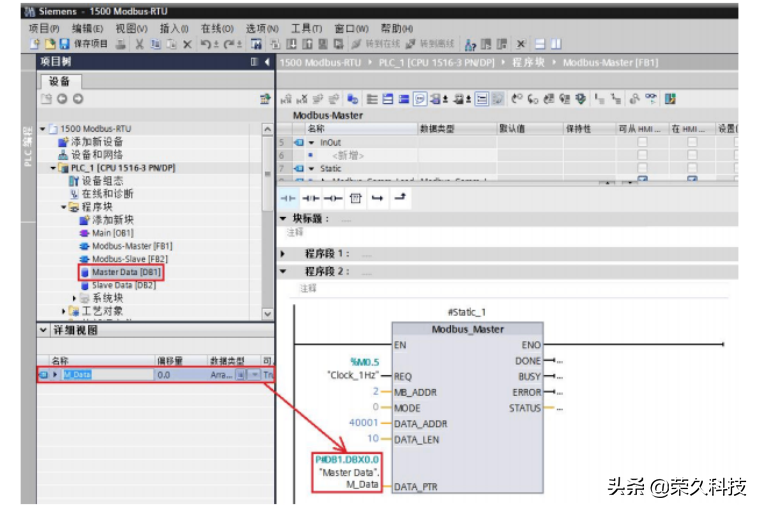

“DATA_PTR ”：该参数可以通过拖拽的方式，将创建的标准 DB 内的变量 “M_Data ”拖拽到 “DATA_PTR ”处，拖拽路径如下图 14。

图 14 为“ Modbus_Master ”指令进行参数赋值

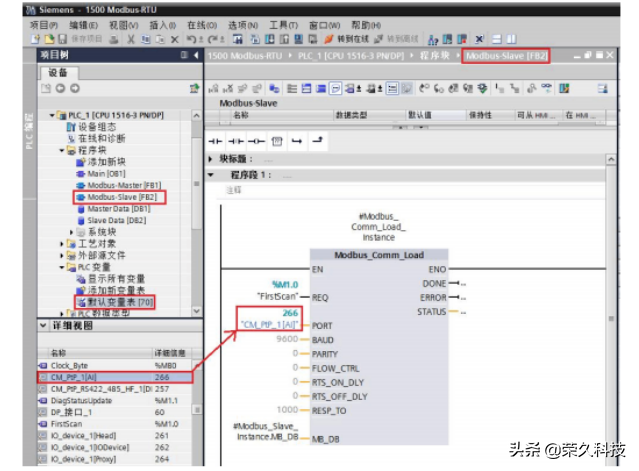

接下来，编写 Modbus_RTU 从站程序，参照主站的程序，添加一个新 FB2“Modbus-Slave ”，在该 FB 中以多重背景方式调用 “Modbus_Comm_Load ”指令，同样为该指令选择 ET 200SP 的硬件地址，其它通信参数如波特率、奇偶校验等与主站的 “Modbus_Comm_Load ”指令相同，如下图 15 。

图 15 在从站 FB 中调用 “Modbus_Comm_Load ”指令

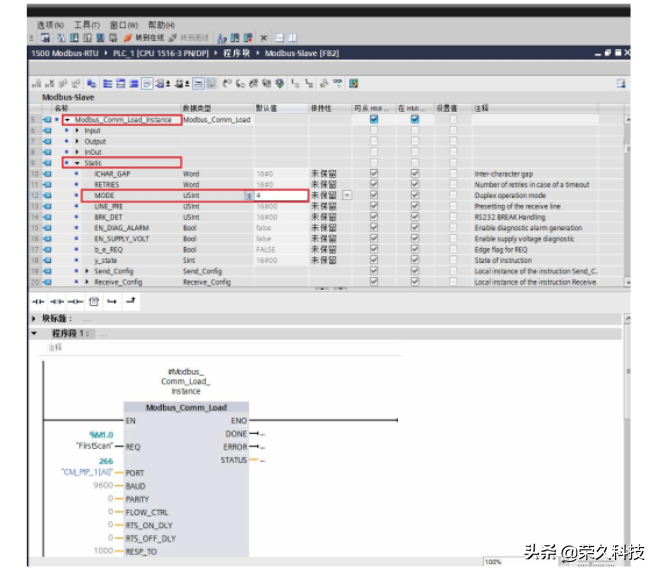

使用定义主站端口的工作模式相同的方法，将从站点对点模块的工作模式定义为RS485 ，所以需要将 “Modbus_Comm_Load ”背景数据中静态变量的 “MODE”参数赋值为 4，如下图 16。

图 16 定义 Modbus-RTU 从站端口工作模式为 RS485

然后，以多重背景的方式调用从站指令 “ Modbus_Slave ”指令，并设置Modbus 从站地址为 2，并为从站创建一个标准的 DB 块“Slave Data ”，长度根据实际情况定，本例中在 “Slave Data ”中创建了一个长度为 200 字的数组，并将该变量以拖拽的形式（也可以通过指针 P# 的方式），将该变量填在“Modbus_Slave ”的“MB_HOLD_REG ”参数处，如下图 17。

图 17 调用 “Modbus_Slave ”指令

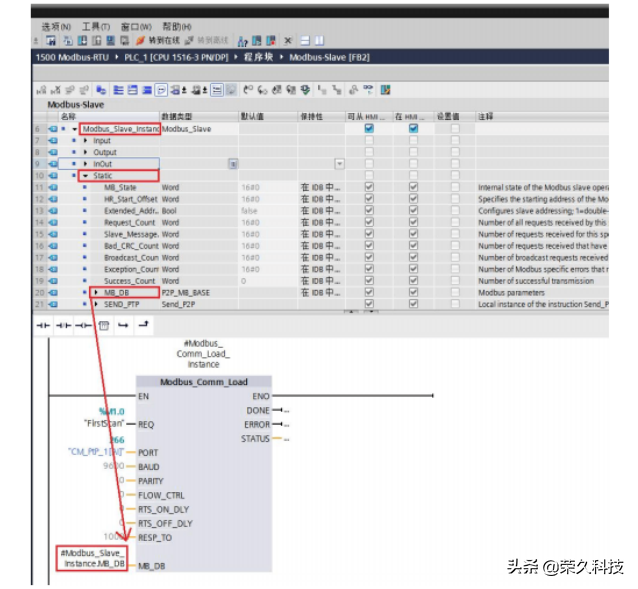

然后对 “ Modbus_Comm_Load ”指令的 “ MD_DB ”参数赋值，将 “Modbus_Comm_Load ”指令与 “Modbus_ Slave ”指令进行关联，即将 “Modbus_Slave ”指令的背景 DB 块中静态变量 “ MB_DB ”赋值给 “Modbus_Comm_Load ”指令的 “MD_DB ”，可以通过拖拽的方式来实现，拖拽路径如下图 18。

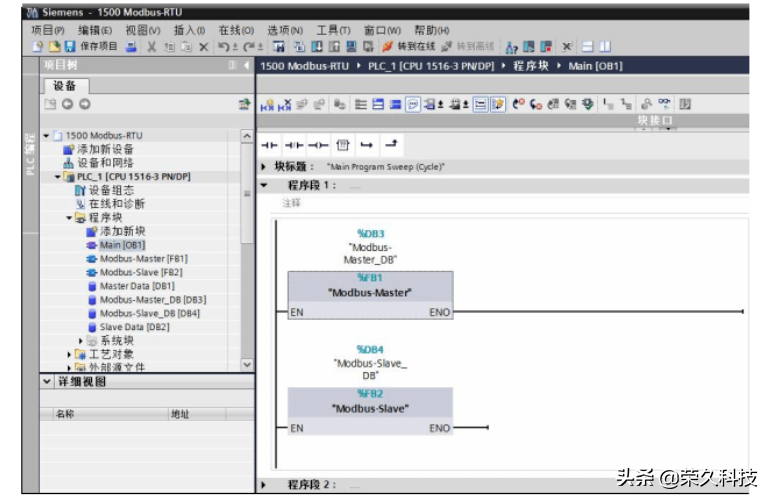

图 18 将“ Modbus_Slave ” 指令和 “Modbus_Comm_Load ”指令关联在 OB1 中分别调用 Modbus 主站程序块和 Modbus 从站程序块，并为其分配全局 DB 块，如下图 19。

图 19 在 OB1 中分别调用主站程序和从站程序

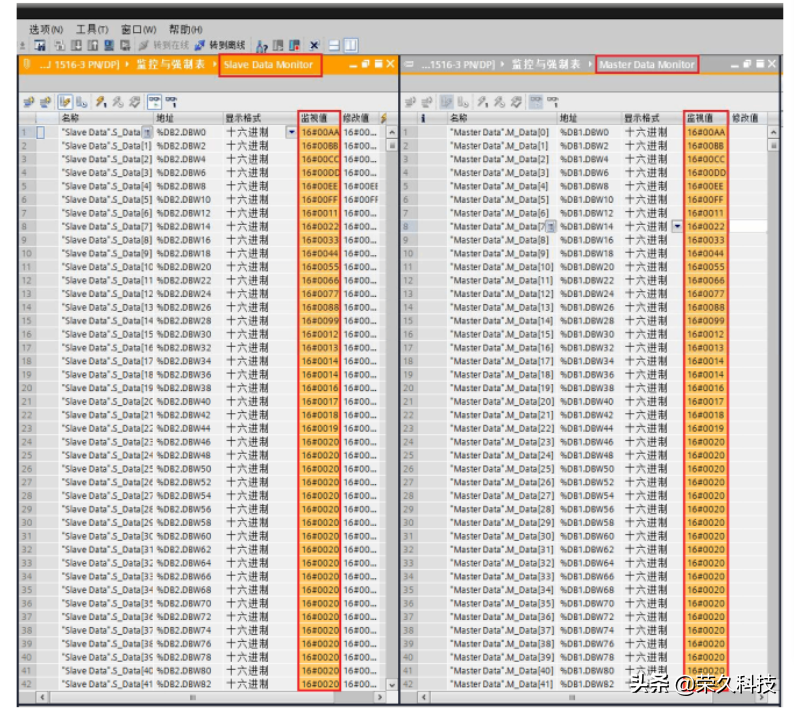

至此，程序编写基本结束，建立 2 个变量监视表，分别用来监视 Modbus 主站数据和 Modbus 从站数据，将该例程下载到 PLC 后，可以看到通信模块对应的收发 LED 指示灯在闪烁，表示端口正在发送 / 接收数据。将 DB 块“Slave Data ”中的变量赋值，监视主站 “Master Data ”中的变量，可以看到主站已经读取到从站的数据，如下图 20。

图 20 使用变量监视表测试，主站侧已成功读取到从站数据Modbus 其它功能码使用方法类似，请参照表 6 修改相应的变量即可，此处不再一一举例。也可以根据此例程，举一反三，编写 Modbus-RTU 轮询程序。

以上，欢迎动动手分享及收藏！

PLC编程控制设计，西门子S7-200 modbus主从站例子程序案例

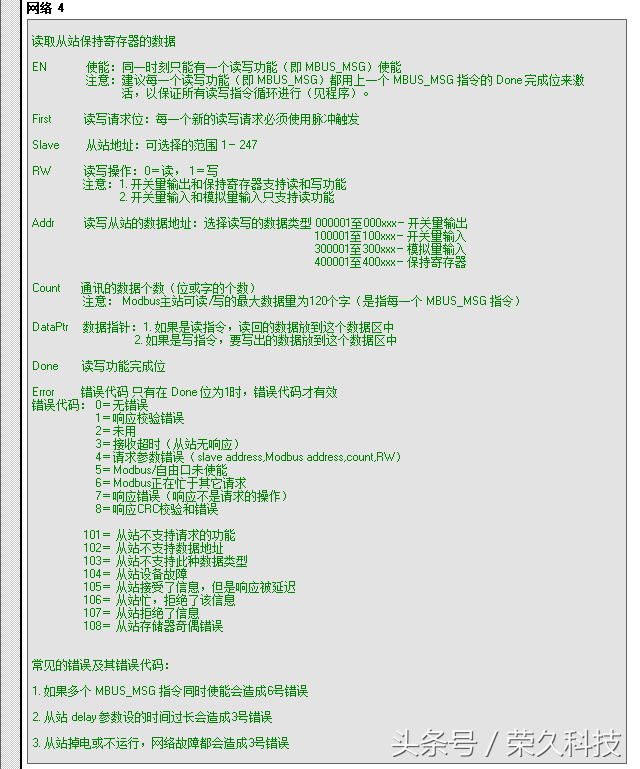

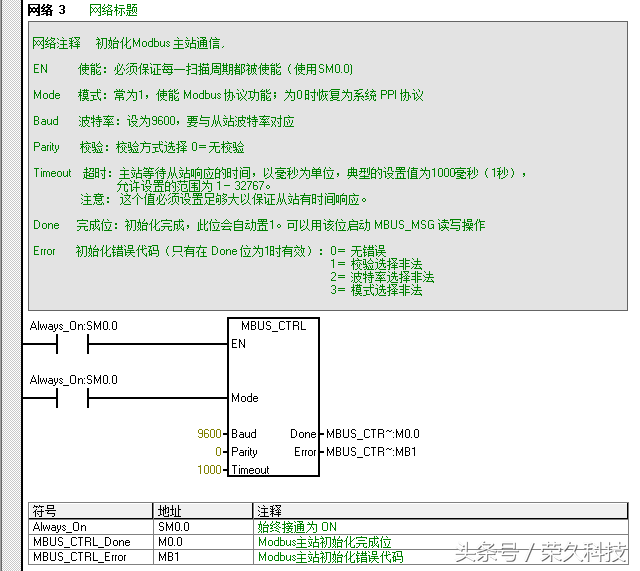

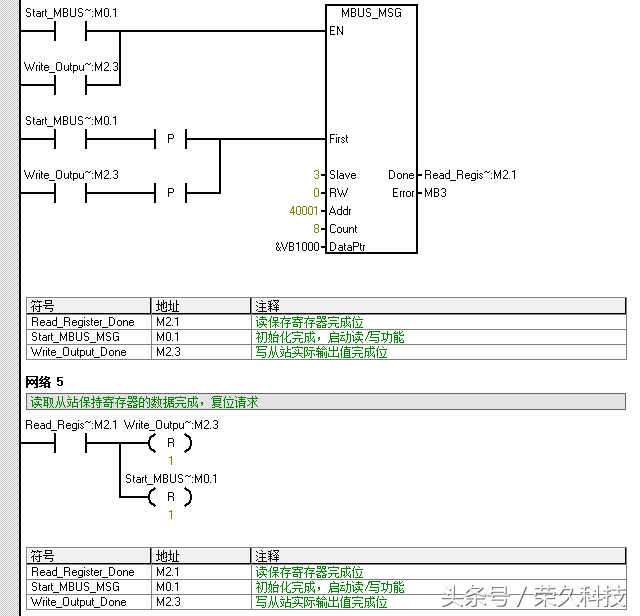

Modbus 主站读写程序

1、Modbus RTU主站功能是通过智玲库中预先编好的程序功能块实现的，该库只针对Port 0口有效

2、Modbus RTU 主站使用了一些用户中断，在用户程序中不能禁止中断

3、该例程访问的为一个从站，若访问不同的从站，可通过改变从站地址来实现

以下我们就来看看主从站的例子程序

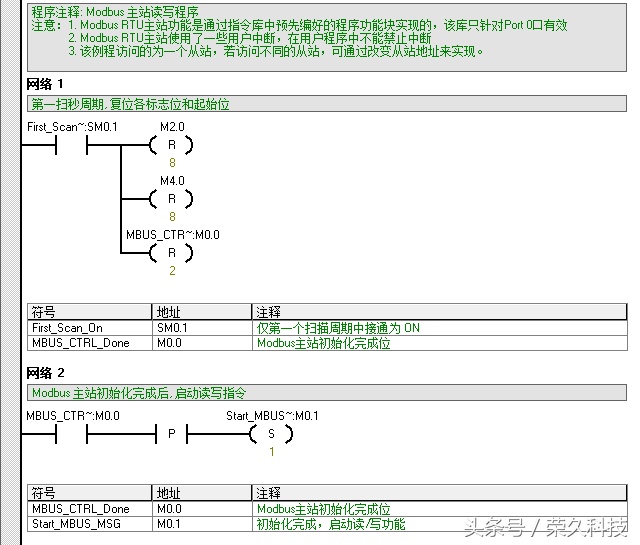

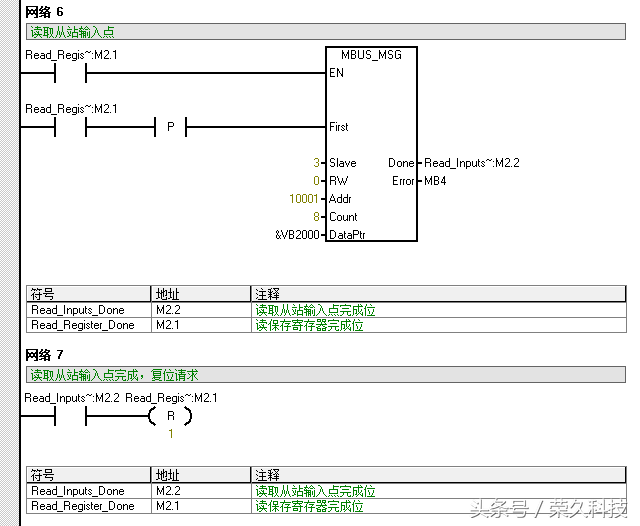

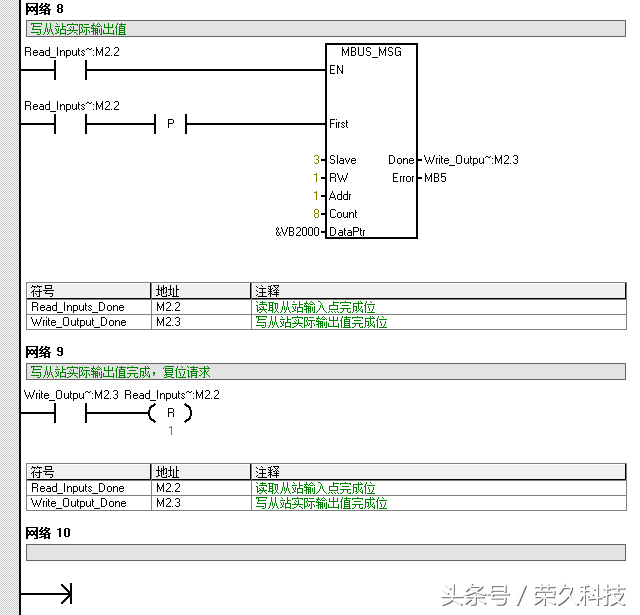

主站程序

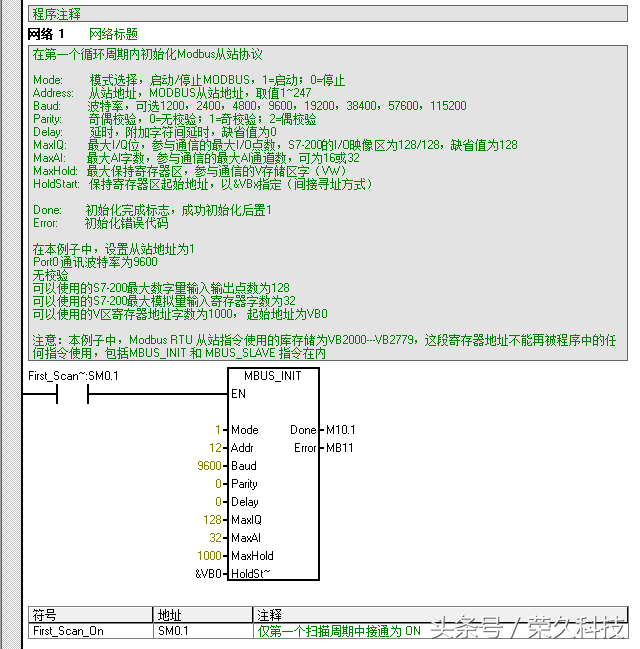

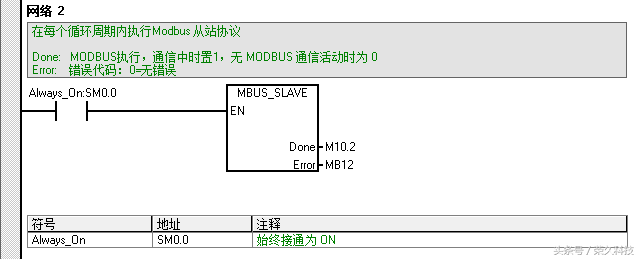

从站程序

以上，欢迎分享及收藏。
