工控PLC编程ST编程之搬运码垛案例思路

这次讲一下用ST编程具体做项目的案例，搬运码垛比较简单易懂，应用也比较广泛，下面就是搬运码垛的思路，思路有了，就有了做复杂项目的基础。复杂项目都是简单项目堆积起来的，但是框架思路要对，不然稍微复杂点，那程序就没法看了。

1、搬运码垛项目控制逻辑

逻辑控制主要采用面向过程的编程方法，把所有的分解动作串联在一起。分为两部分。

第一部分是控制传送带和剪断机。

第二部分是码垛。

第一部分中分别用一个NC轴来模拟传送带，剪断机中包括两个气缸，压箱气缸和剪断气缸。除此之外，还用到两个传感器，分别检测箱子进入传送带和箱子进入剪断机。

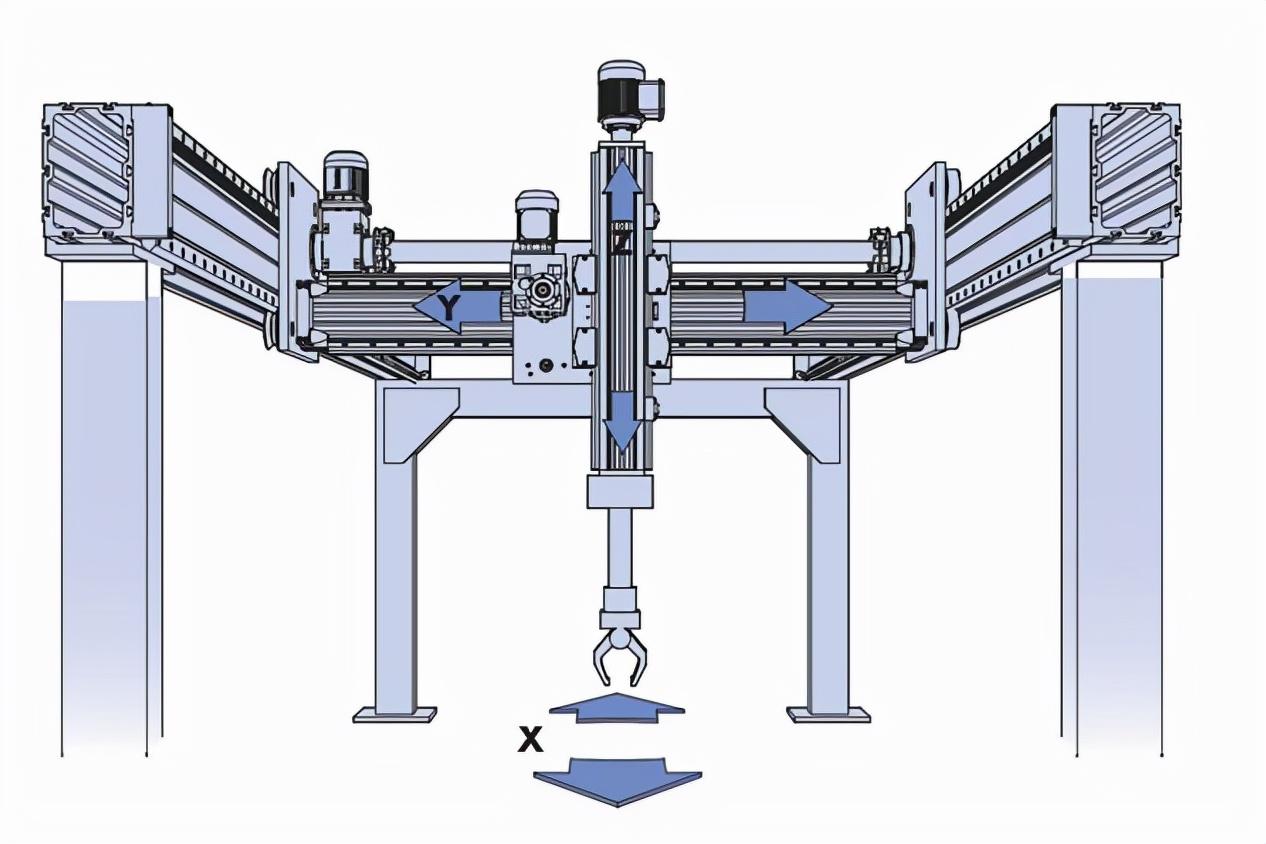

第二部分是码垛，分别用3个NC轴来模拟机械手的X方向,Y方向和Z方向，其中还包括一个吸嘴气缸，除此之外，还包括一个传感器用于检测是否到达码垛位置。

第一部分的动作流程介绍：

第一个传感器检测到箱子进入到传送带----开启传送带，让传送带匀速运动----第二个传感器检测到箱子进入到剪断机，让压箱气缸动作----当第二个传感器检测不到箱子时，让剪断气缸动作----等待设定时间后，复位压箱气缸和剪断气缸----等待下次循环

第二部分的动作流程介绍：

当传感器检测到箱子在码垛位置----Z轴放下固定距离----让吸嘴动作----当吸嘴到达工作位，Z轴上升到固定位置----X,Y轴移动到对应的码垛位置----Z轴下降----复位吸嘴气缸----Z轴上升---XY轴回到初始位置----等待下次循环

2、控制程序讲解

程序使用功能块APP_Conv，功能块可以自己封装，或者网上下载，找我要也可以！

通过APP_Conv功能块，实现第一部分的流程。

APP_Conv里面调用了一个Axis_PTP_COE功能块和两个FB_Actuator功能块，Axis_PTP_COE用于控制传送带，FB_Actuator用于控制压箱气缸和剪断气缸。

声明变量

APP_Conv包括5个Action,每个Action功能说明：

00_Init:用于系统变量的初始化，以及对伺服轴和气缸命名

10_AUTO:通过Case语句编写动作流程

20_Manual:手动控制传送带轴

30_FB:状态监控及调用气缸功能块

40_Home:让执行器和伺服轴回到初始位置

APP_Conv功能块通过case语句来调用这5个Action,首先进行系统初始化和硬件初始化。接着根据全局变量中的RqSysAutoModeIsActive变量的值，确定到底执行自动或者手动的程序。

具体程序如下：

CASE SysStep OF

0: (*Init*)

00_Init();

SysStep:=100;

100: (*Home*)

40_Home();

IF HomeDone THEN

HomeStep:=0;

SysStep:=200;

END_IF

200: (*Manual*)

IF NOT RqSysAutoModeIsActive THEN

20_Manual();

ELSE

Axis.aMoveOff();(*停止伺服电机的运动*)

SysStep:=300;

END_IF

300 :(*Auto*)

IF RqSysAutoModeIsActive

AND RqSysMachineRunInCycle

AND NOT RqSysGoPauseState

AND NOT gbAlarm_NeedPause

AND NOT gbAlarm_StopAlarm THEN

10_AUTO();

ELSE

Axis.aMoveOff();(*停止伺服电机的运动*)

IF NOT RqSysAutoModeIsActive THEN

SysStep:=200;

END_IF

END_CASE

30_FB();

通过APP_Clamp实现第二部分的码垛。

APP_Clamp里面调用了三个Axis_PTP_COE功能块和一个FB_Actuator功能块，Axis_PTP_COE用于控制机械手的X方向，Y方向和Z方向，FB_Actuator用于控制吸嘴。

声明变量

APP_Clamp包括5个Action,每个Action功能说明：

00_Init:用于系统变量的初始化，以及对伺服轴和气缸命名

10_AUTO：通过Case语句编写动作流程

20_Manual:手动控制机械手

30_FB: 状态监控及调用气缸功能块

40_Home:让执行器和伺服轴回到初始位置

APP_Clamp功能块通过case语句来调用这5个Action,首先进行系统初始化和硬件初始化。接着根据全局变量中的RqSysAutoModeIsActive变量的值，确定到底执行自动或者手动的程序。

CASE SysStep OF

0: (*Init*)

00_Init();

SysStep:=100;

100:(*Home*)

40_Home();

IF HomeDone THEN

HomeStep:=0;

SysStep:=200;

END_IF

200:(*Manual*)

IF NOT RqSysAutoModeIsActive THEN

20_Manual();

ELSE

AxisX.aMoveOff();(*停止伺服电机的运动*)

AxisY.aMoveOff();(*停止伺服电机的运动*)

AxisZ.aMoveOff();(*停止伺服电机的运动*)

SysStep:=300;

END_IF

300:(*Auto*)

IF RqSysAutoModeIsActive

AND RqSysMachineRunInCycle

AND NOT RqSysGoPauseState

AND NOT gbAlarm_NeedPause

AND NOT gbAlarm_StopAlarm THEN

10_AUTO();

ELSE

AxisX.aMoveOff();(*停止伺服电机的运动*)

AxisY.aMoveOff();(*停止伺服电机的运动*)

AxisZ.aMoveOff();(*停止伺服电机的运动*)

IF NOT RqSysAutoModeIsActive THEN

SysStep:=200;

END_IF

END_CASE

30_FB();

上海乾享三轴码垛机器人：用“智慧”减轻生产企业的人工负担

近年来，对于工业生产的人工成本快速膨胀，一来招工困难，年轻一代普遍具有强烈的优越感，无意从事体力劳动。二来待遇问题也让不少年轻劳动力不愿进入生产企业。再者工业自动化的飞速发展，劳动密集型的生产方式也逐渐被取代，配置自动化机械设备，实现自动化生产也就成了企业的必行之路。生产企业早做自动化部署同样也是占据未来市场先机，保持领先竞争力。

上海乾享机电科技有限公司一直致力于工业自动化领域的研发生产，为生产企业提供“工业智慧解决方案”。在结合行业实际需求的背景下，不断突破技术难题，三轴码垛机器人就是其中之一。

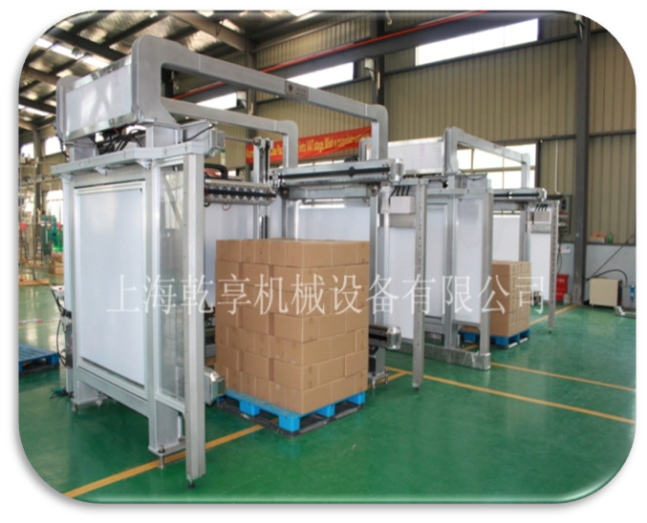

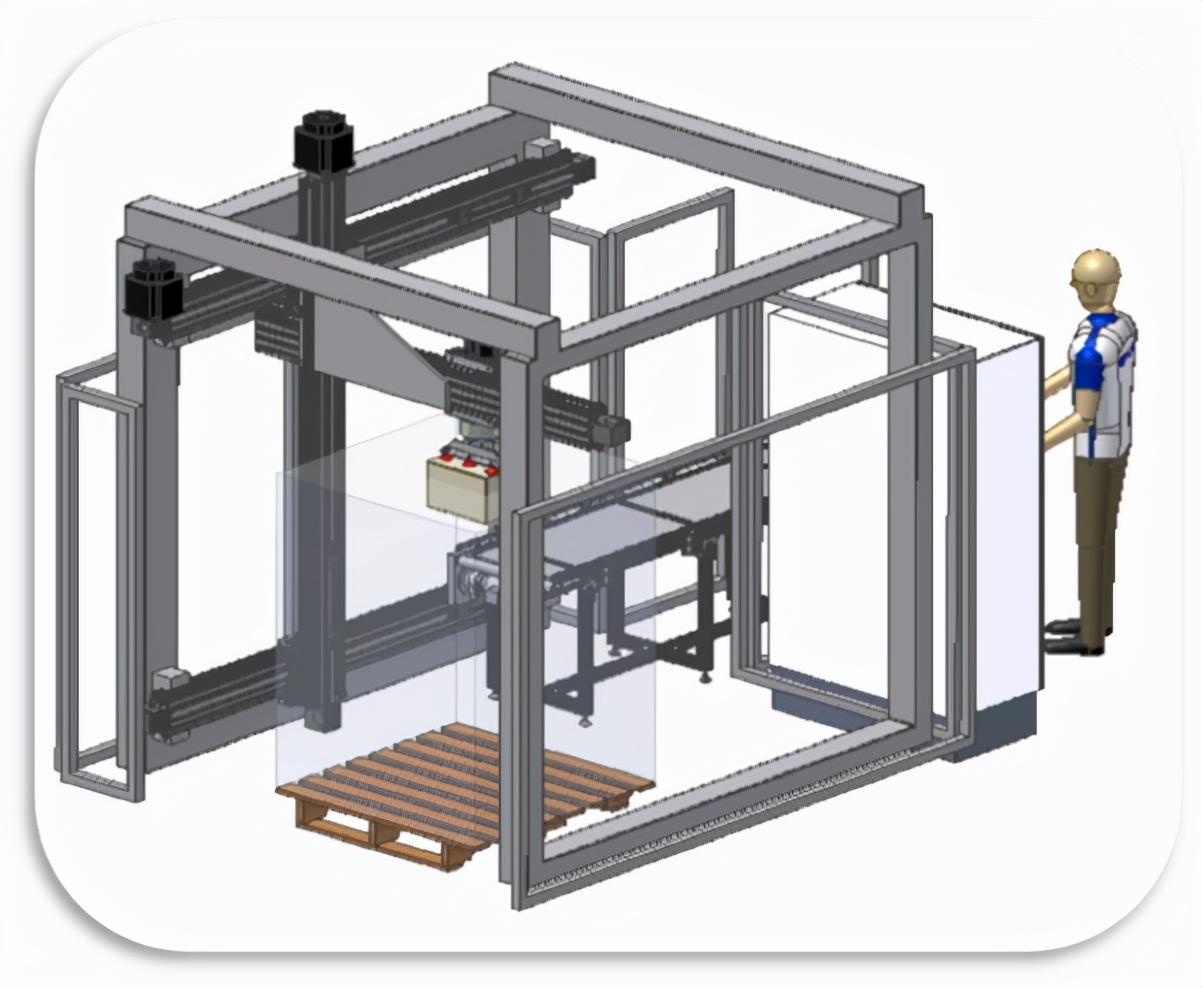

上海乾享自主研发生产的三轴码垛机器人由桁架式机器人为主体，配合PLC控制与伺服电机控制。采用安装使用空间少的框架式结构，生产效率也能达到0.6米/秒。该设备的控制系统，电气系统，传感系统均是采用国内外质量优质的工控元件。同时，码垛的方式可以采用示教式编程，设备中能够储存多套不同的码垛方案，可供生产企业依照自生需求调整或编辑程序。
