西门子1200PLC位置控制的通用程序，一劳永逸

西门子1200PLC最多支持4路高速脉冲输出，可以控制四个步进或伺服电机，如果每个轴都调用一次运动控制值，编程工作量就会成倍的增加。那么有没有通用的程序可以一劳永逸呢，今天就介绍一下西门子1200PLC位置控制的通用程序，编写一个函数就可以实现多个轴的控制。

一、 编写运动控制函数

1. 添加函数块。双击“添加新块”、点击“函数块”、输入名称、编程语言LAD、“确定”；

​​图 1 新建函数块

2. 双击“位置控制”函数块，定义输入/输出变量；

图 2 定义输入输出变量

3. 添加运动控制指令。“指令”、“工艺”、“运动控制”、拖动MC_Power指令到编程区域，分配多重背景数据块，点击“确定”；

图 3 添加MC_Power指令

4. MC_Power分配变量；

图 4 MC_Power

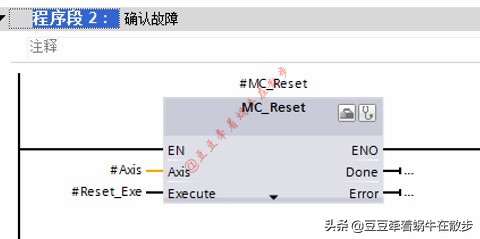

5. 同样的方法添加MC_Reset确认故障指令；

图 5 MC_Reset

6. 添加MC_Home回原点指令；

图 6 MC_Home

7. 添加MC_Halt停止轴指令；

图 7 MC_Halt

8. 添加MC_MoveAbsolute绝对运动定位指令；

图 8 MC_MoveAbsolute_

9. 添加MC_MoveRelative相对运动定位指令；

图 9 MC_MoveRelative

10. 添加MC_Jog点动指令；

图 10 MC_Jog

11. 读取轴当前位置和当前运行速度；

图 11 读取当前位置和速度

二、主程序调用函数块

1. 双击“Main”，打开主程序，拖动“位置控制”到主程序编辑区，分配背景数据块，点击“确定”，完成函数块FB1的调用；

图 12 调用函数块

2. 分配控制命令和状态变量；

图 13 分配变量

三、 点动控制

1. 下载程序到PLC中，打开监控表，输入监控变量；

图 14 监控表

2. “正向点动”赋值1，旋转料库开始正向运行，“当前位置”开始累加，“当前速度”逐渐增大到设置的点动速度，“正向点动”清零即停止，“当前速度”降为零；

图 15 正向点动

3. “负向点动”赋值1，旋转料库开始负向运行，“当前位置”开始负累加，“当前速度”值逐渐增大到设置的点动速度，符号代表方向，“负向点动”清零即停止，“当前速度”降为零；

图 16 负向点动

四、 回原点

1. “回原点”赋值1，回原点模式为0（把当前位置设置为绝对零点），“当前位置”变为零，“回原点完成”有效，表示回零完成；

图 17 回原点

2. “回原点”清零，“回原点完成”清零，不影响绝对零点位置；

五、 相对运动控制

1. “相对运动距离”和“相对运动速度”赋值，注意速度的范围（在启停速度和最大速度之间），运动距离的符号代表方向；

图 18 设置相对运动参数

2. “相对运动触发”赋值1，上升沿触发指令执行，旋转料库按照设置的速度运动设置的距离“相对运动完成”有效时停止；

图 19 相对运动1

3. “相对运动触发”清零，重复以上步骤，每次都运动设定的距离；

图 20 相对运动2

六、绝对运动控制

1. 绝对运动控制之前先执行回原点，确定绝对零点位置；

2. “绝对运动目标位置”和“绝对运动速度”赋值，注意速度的范围（在启停速度和最大速度之间）；

图 21 设置绝对运动参数

3. “绝对运动触发”赋值1，上升沿触发指令，旋转料库安装设置的速度运动到目标位置，“绝对运动完成”有效时停止，当前位置等于目标位置；

图 22 绝对运动1

4. 修改目标位置的值，重复以上步骤；

图 23 绝对运动2

通过以上步骤，创建一个通用的运动控制函数，在运动控制程序中调用此函数，分配对应的各轴相关的变量，就可以实现一劳永逸，大幅减少编程工作量。

本文由@豆豆牵着蜗牛在散步 原创，欢迎关注，帮您一起长知识！

西门子1200PLC 配置运动控制工艺，控制面板实现位置控制

西门子1200PLC的运动控制功能

原来plc控制伺服电机这么简单！成功都是可以复制的！

新力川伺服电机 / 威纶触摸屏TP6071IP / QD70P8模块/QY42P

通讯线TK-Q 编程线USB-QC30R2

1、 伺服电机接线

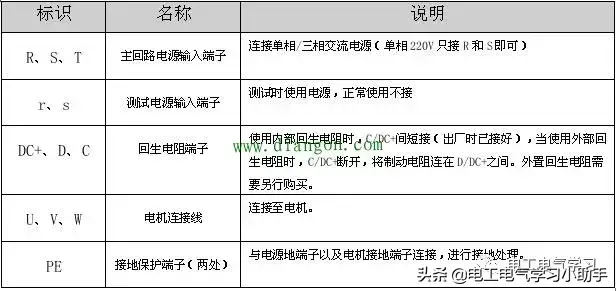

（1） 驱动器主电路端子名称

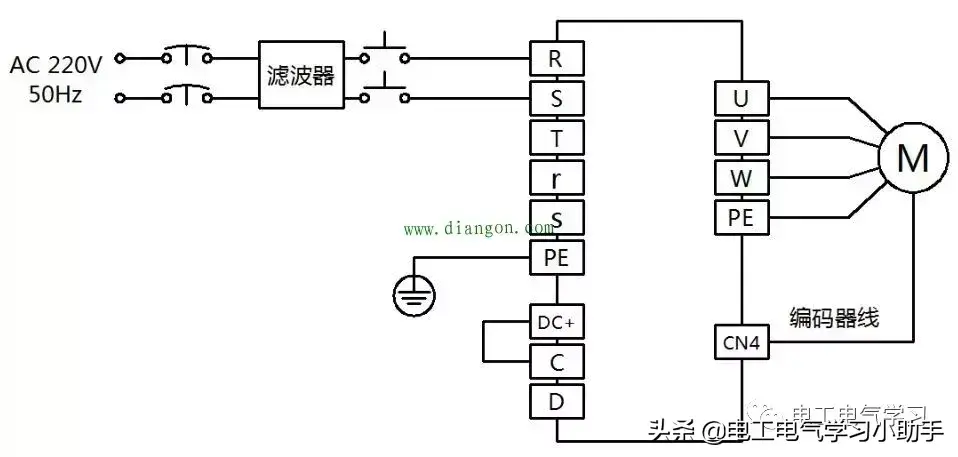

（2）电源接线方式（有单相，三相，这里采用单相）

（3）伺服驱动器面板

（4）位置控制模式接线

CN3端子

CN3端子定义

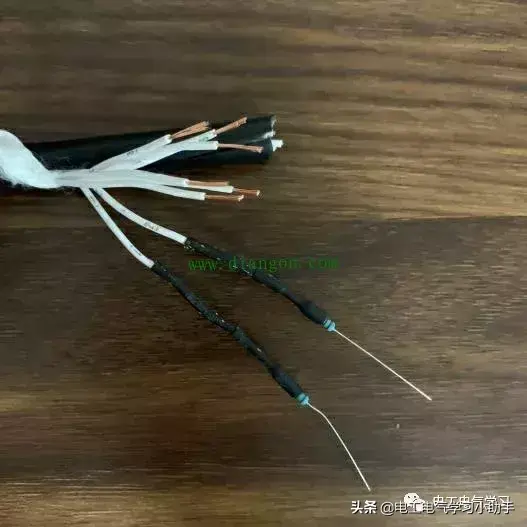

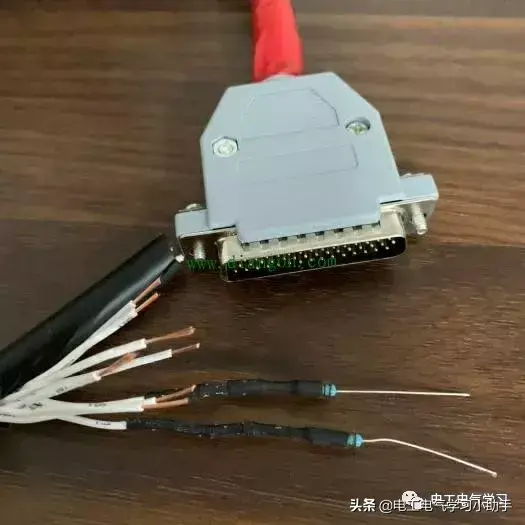

位置控制所需的控制端子如上图所示，针脚号1、针脚号2需要接100Ω电阻。

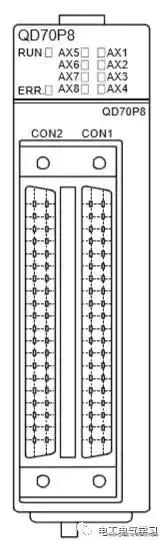

三菱QD70P8模块端子定义

伺服驱动器与三菱PLC接线

注：引脚5和引脚22接输出Y，可以根据自己实际需要更改输出端子

PLC参数设置

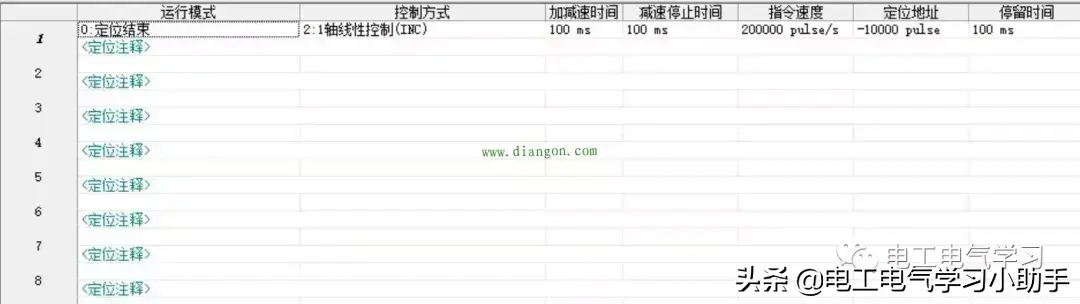

轴1定位数据：选择定位结束，INC就是相对位置控制，其他参数可以根据自己需要设置，这里可以默认。

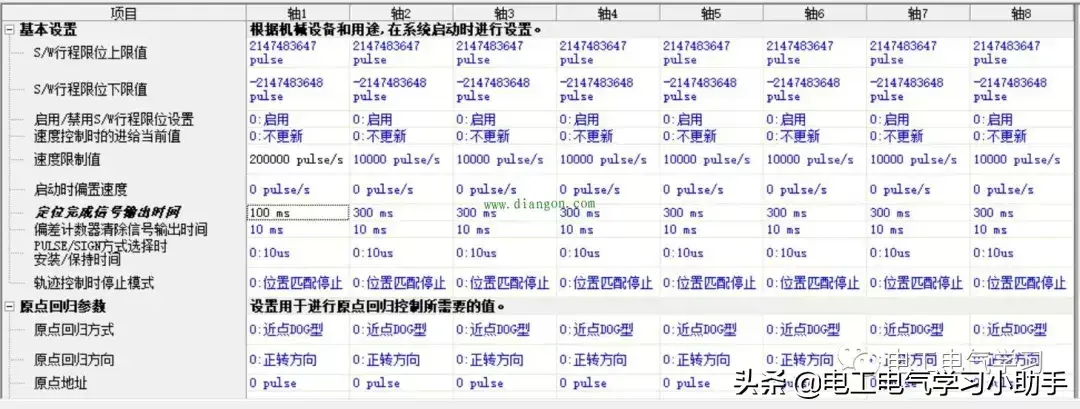

参数设置：一般直接默认设置就可以。

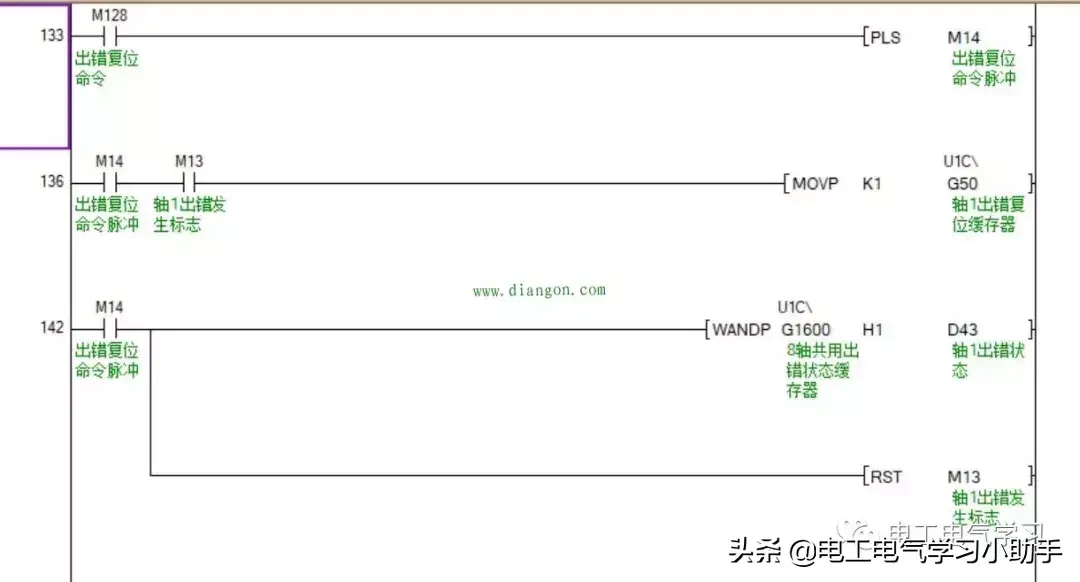

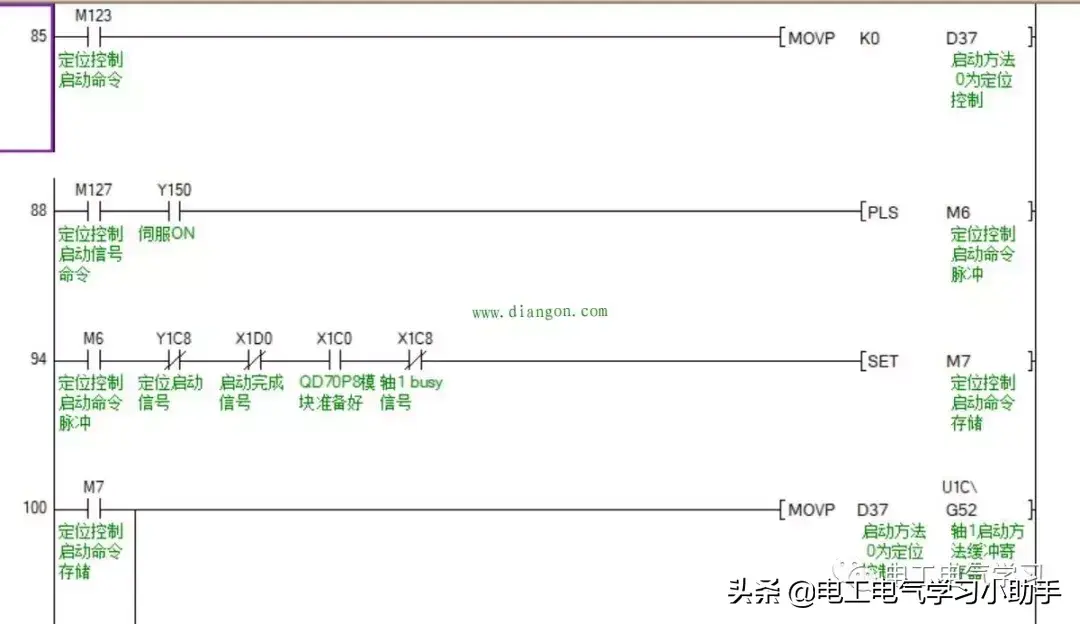

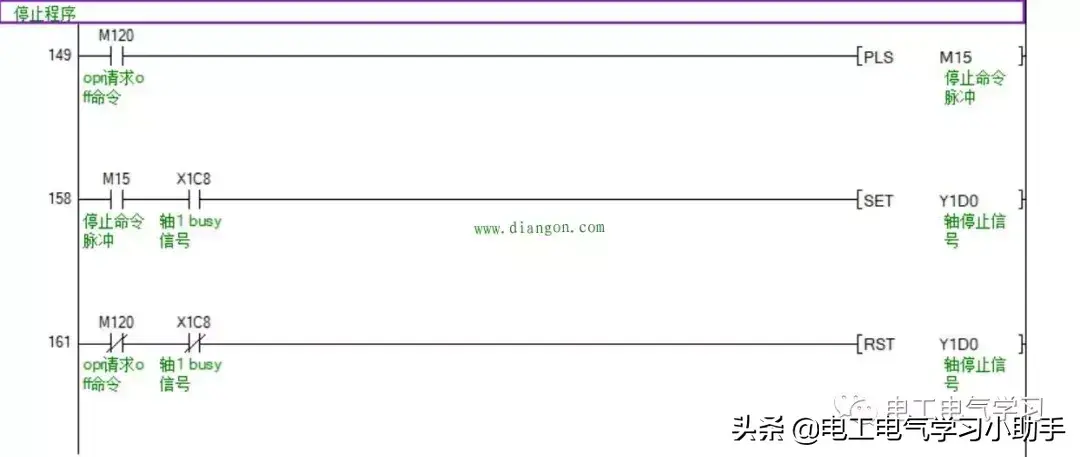

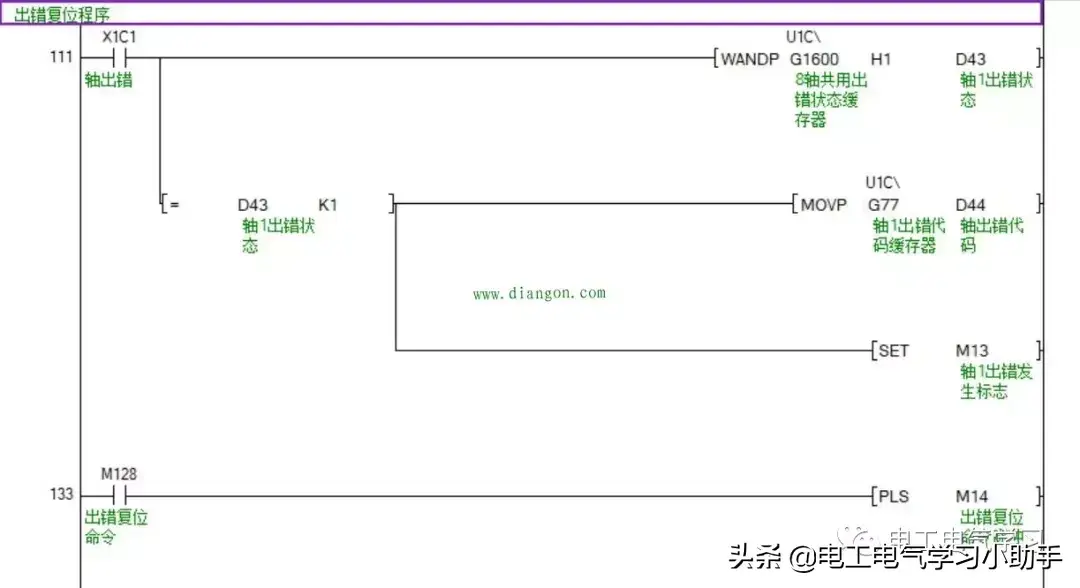

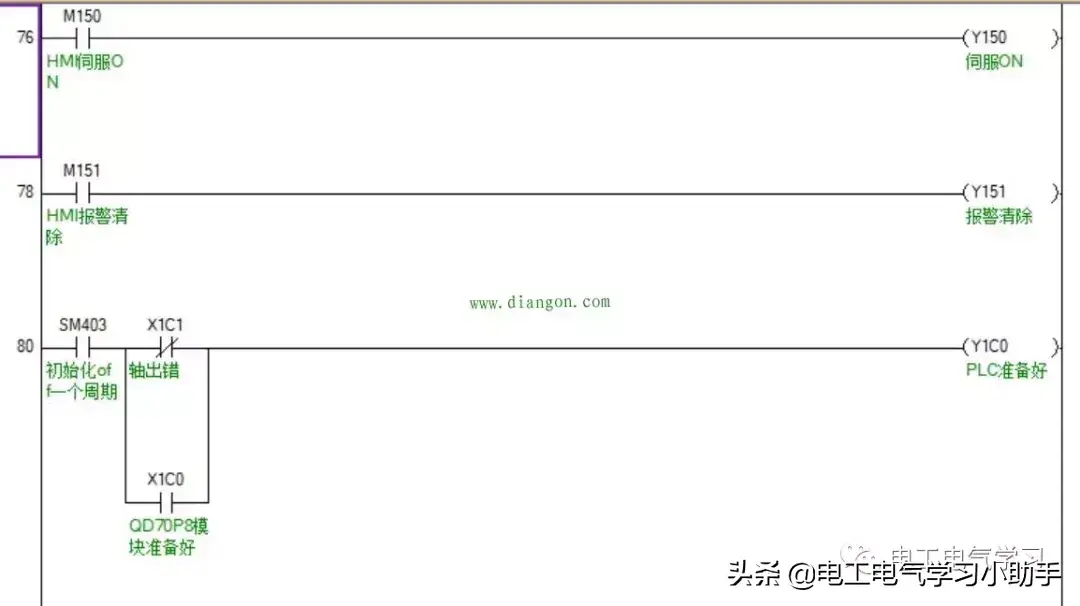

2、PLC程序

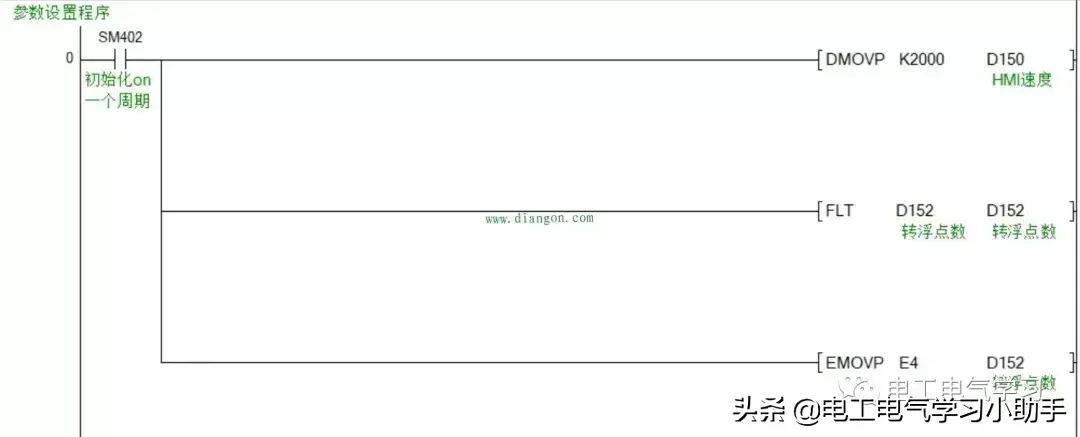

初始化设置先设置速度为2000，后面在人机界面可以自己调整

脉冲数转换：电机走一圈用的模组走5mm的距离

电机走一圈脉冲10000pulse，因此人机界面输入1mm，需要2000脉冲,距离是浮点数，因此需要用到浮点数相关指令。

ü FLT D152 D152将整型D152转换为浮点数

ü EMOVP E4 D152浮点数赋值

ü E* D152 E2000 D154 浮点数相乘

ü DINT D154 D156浮点数转为D156

ü TOP H1C K800 D27 K9

将D27开始的9个数据寄存器的数值存入模块的缓冲寄存器中，当模块安装在基板槽口0时，则选择H00，我是安装在第8槽口，输入输出从X1C0,Y1C0开始，因此为H1C，K800是轴1的缓冲数据寄存器，轴2为k900，以此类推，可接8个轴。

注意：程序中，运行形式和控制方式一定要写入，否则将报错。定位形式0，控制形式为2。

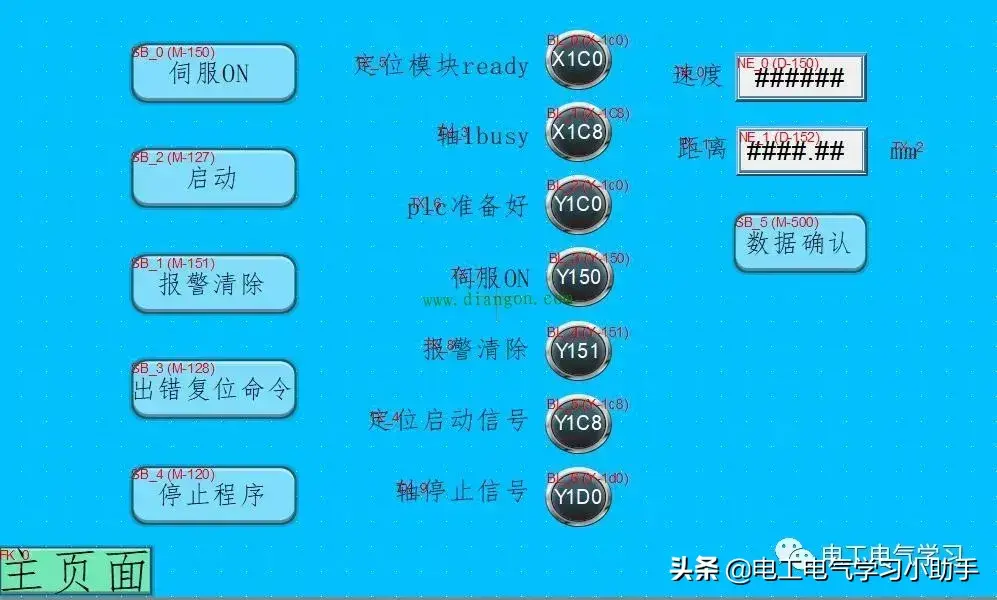

3、HMI对应程序

工作过程： 在速度、距离中输入数据，电机数据确认按钮，开启伺服ON按钮，锁住电机，再按下启动按钮，电机将按照设定的距离和速度动作。当电机出错，查找原因并按下报警清除按钮，清除报警。
